13.2.2. Семейство кмоп-схем

Существует несколько серий КМОП-схем (КМОП - комплементарный металл-окисел-полупроводник). По сравнению с ТТЛ - схемами КМОП имеют следующие достоинства:

1. Малая потребляемая мощность на низких частотах переключения (до 1 кГц).

2. Большой диапазон напряжения питания E = 3 - 18 В.

3. Высокое входное сопротивление (более 1 МОм).

4. Коэффициент разветвления по выходу более 50.

Первая серия CD4000 (отечественный аналог К176, 164) была разработана американской фирмой RCA в 1968 г. Позднее эта фирма выпустила усовершенствованные серии. CD4000A, CD4000B (отечественный аналог К561, 564). Эти серии стали классическими.

Быстродействующая КМОП серия 54HC (отечественный аналог 1564), разработанная в 1977 г., имеет те же номера выводов, что и аналогичные ИC ТТЛ. Серия 54HC обладает меньшим временем задержки, большей частотой переключений и выходными токами по сравнению с классическими сериями.

Улучшенная быстродействующая КМОП серия 74AC (отечественный аналог КР1554), разработанная в 1985 г., способна работать на частотах свыше 100 МГц. Имеет высокие выходные токи (порядка 24 мА), как при высоком, так и при низком уровне напряжения. По входам серия 74AC совместима с ТТЛ-уровнями напряжения.

13.2.3. Сравнительные характеристики серий логических ис

Сравнительные характеристики основных параметров ИС ТТЛ и КМОП серий при E = 5В представлены в табл. 13.1.

Таблица 13.1. Основные параметры ИС ТТЛ и КМОП разных серий

Наименование

параметра

Обозна-чение

К155

К555

КР1533

К561

1564

КР1554

1

2

3

4

5

6

7

8

Технология

-

ТТЛ

ТТЛШ

ТТЛШ

КМОП

КМОП

КМОП

Аналог

-

SN74

74LS

74ALS

CD4000

54НC

74AC

Входные напряжения, В

2 - 4

2

2

3,15

3,15

3,15

0,8

0,8

0,8

0,9

0,9

1,35

Входные токи, мкА

40

20

20

0,3

1

1

-1600

-400

-200

-0,3

-1

-1

Выходные напряжения, В

2,4 - 4

2,7

2,7

Е–0,1

Е–0,1

Е–0,1

0,1 – 0,4

0,5

0,5

0,1

0,1

0,1

Выходные токи, мА

-0,4

-0,4

-0,4

-0,44

-4

-24

16

8

8

0,44

4

24

Окончание табл.13.1

1

2

3

4

5

6

7

8

Допустимое напряжение помехи, В

-

0,4

0,3

0,4

0,8

0,8

1,25

Коэффициент разветвления по выходу

Kp

10

20

40

50

50

50

Максимальная частота переключения (ТМ2, МГц)

fmax

25

33

50

3

50

150

Время задержки распространения (ЛА3), нс

tз

10

10

5

40

10

4

Диапазон напряжения питания, В

E

5±10%

5±5%

5±10%

3 – 16,0

2 - 6

2 - 6

Ток потребления в статике, мкА на вентиль

Iв

-

400

200

0,5

0,5

0,5

Мощность потребления на вентиль (статическая), мкВт

Pв

2500

2000

1200

2,5

2,5

2,5

Диапазон температур, oС

T

-10…+70

-10…+70

-10…+70

-10…+70

-40…+85

-40…+85

Так как КМОП ИС работают в широком диапазоне напряжений питания, то при различных E будут получены различные значения параметров. В частности, напряжения переключения Uп E/2. При E = 3В для ИС серии К561 fmax =200 кГц. Однако быстродействие ИС резко возрастает уже при E = 5В. В пределах рабочего диапазона напряжения питания максимальная частота переключения возрастает примерно в десять раз. Разумеется, при этом увеличивается потребление тока, как в статическом, так и в динамическом режиме.

Потребляемая мощность на участке КМОП ИС на частоте 5 МГц сравнивается с мощностью потребления ТТЛШ ИС, а при более высоких частотах превышает её (рис.  13 .3). При частотах ниже 5-10 МГц ИС серии КР1554 по параметрам превосходят ТТЛ-схемы. Номера выводов ИС серий КР1554, 1564 совпадают с номерами выводов ТТЛ-схем, поэтому эти серии называются ТТЛ-подобными.

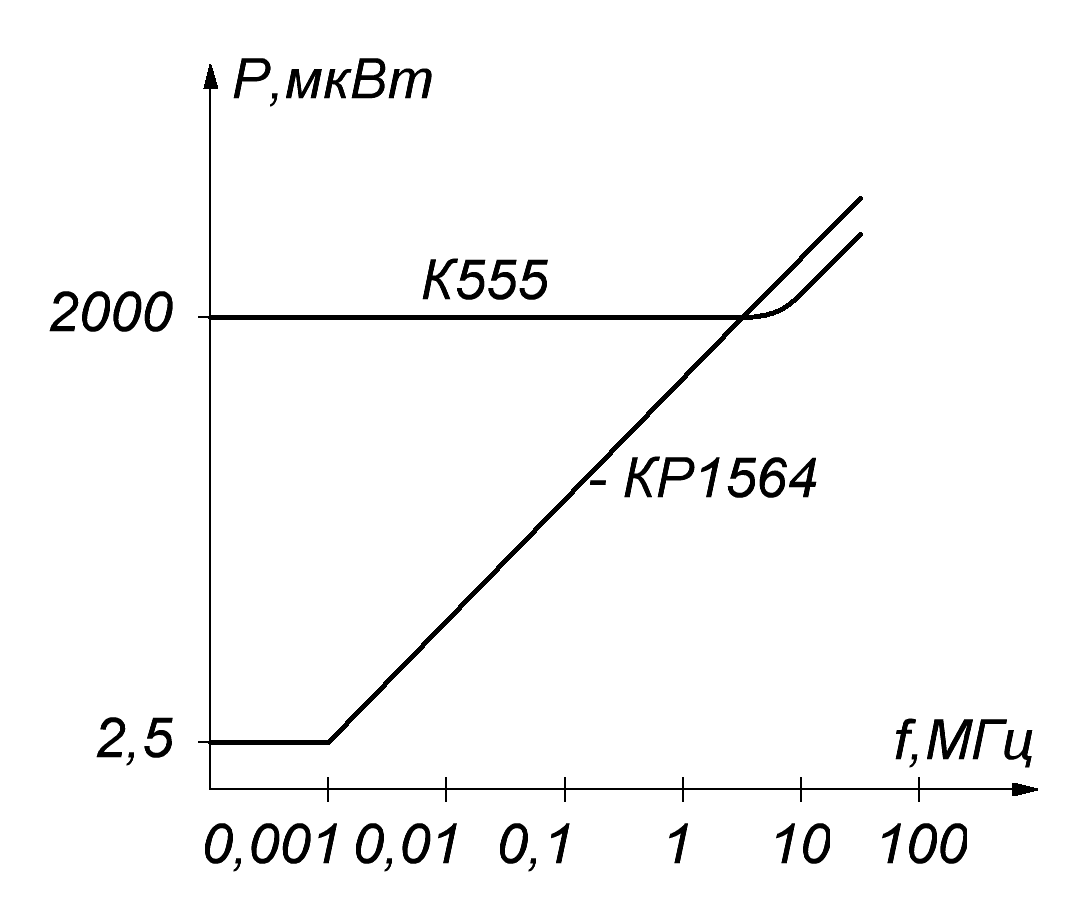

Рис. 13.3. Рассеиваемая мощность в ТТЛ и КМОП ИС
