12.4. Базовые логические элементы

Логическими элементами (ЛЭ) называются функциональные устройства, которые реализуют элементарные логические функции. В табл. 12.2 приведены базовые логические элементы, реализующие функции одного и двух аргументов.

Таблица 12.2. Базовые логические элементы

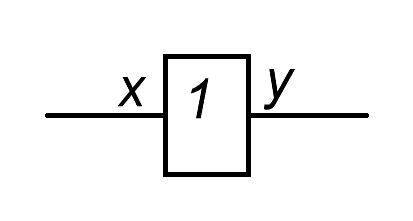

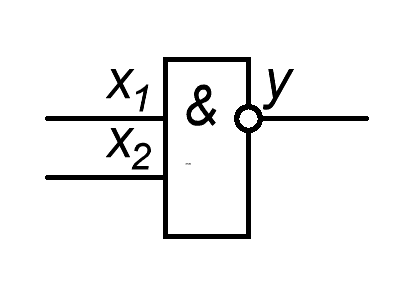

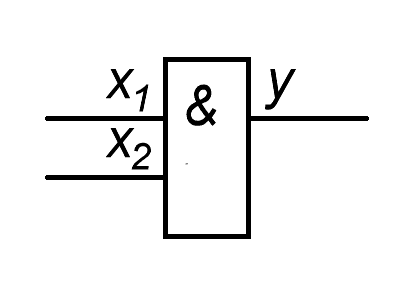

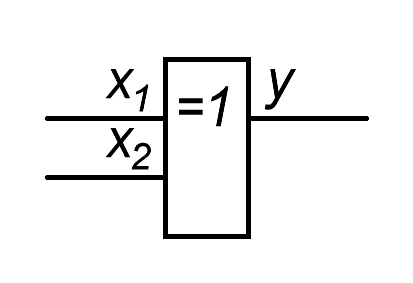

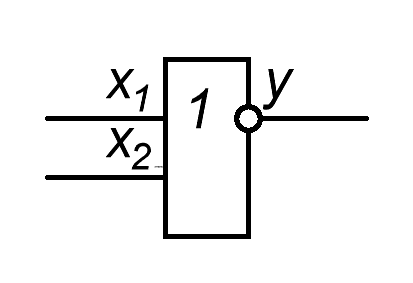

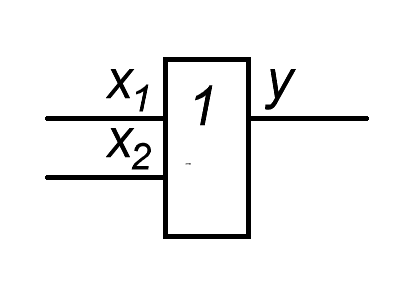

Наименование ЛЭ	Обозначение ЛЭ	Выполняемая логическая функция	Условное графическое обозначение	Таблица истинности
Повторитель (Преобразователь уровня)	ПУ	у = х			х		у
					0		0
					1		1
Инвертор; НЕ	ЛН				х		у
					0		1
					1		0
2И	ЛИ	у = х1·х2		х1		х2		у
				0		0		0
				0		1		0
				1		0		0
				1		1		1
2ИЛИ	ЛЛ	у = х1 + х2		х1		х2		у
				0		0		0
				0		1		1
				1		0		1
				1		1		1
2И-НЕ	ЛА			х1		х2		у
				0		0		1
				0		1		1
				1		0		1
				1		1		0
2ИЛИ-НЕ	ЛЕ			х1		х2		у
				0		0		1
				0		1		0
				1		0		0
				1		1		0
Исключающее ИЛИ	ЛП			х1		х2		у
				0		0		0
				0		1		1
				1		0		1
				1		1		0

12.5. Взаимозаменяемость логических элементов

При разработке электрических схем цифровых устройств почти всегда остаются несколько неиспользуемых ЛЭ. С другой стороны может возникнуть необходимость в ЛЭ с иными логическими функциями. Поэтому, с целью уменьшения массогабаритных характеристик устройства, свободные ЛЭ путем специальных соединений их выводов преобразуют в ЛЭ, выполняющие иные логические функции. Наиболее типичные случаи преобразования одних ЛЭ в другие показаны на рис. 12 .2. Один ЛЭ ИСКЛЮЧАЮЩЕЕ ИЛИ, кроме собственной логической функции, позволяет реализовать функции повторителя и инвертора, что придает универсальность данному элементу.

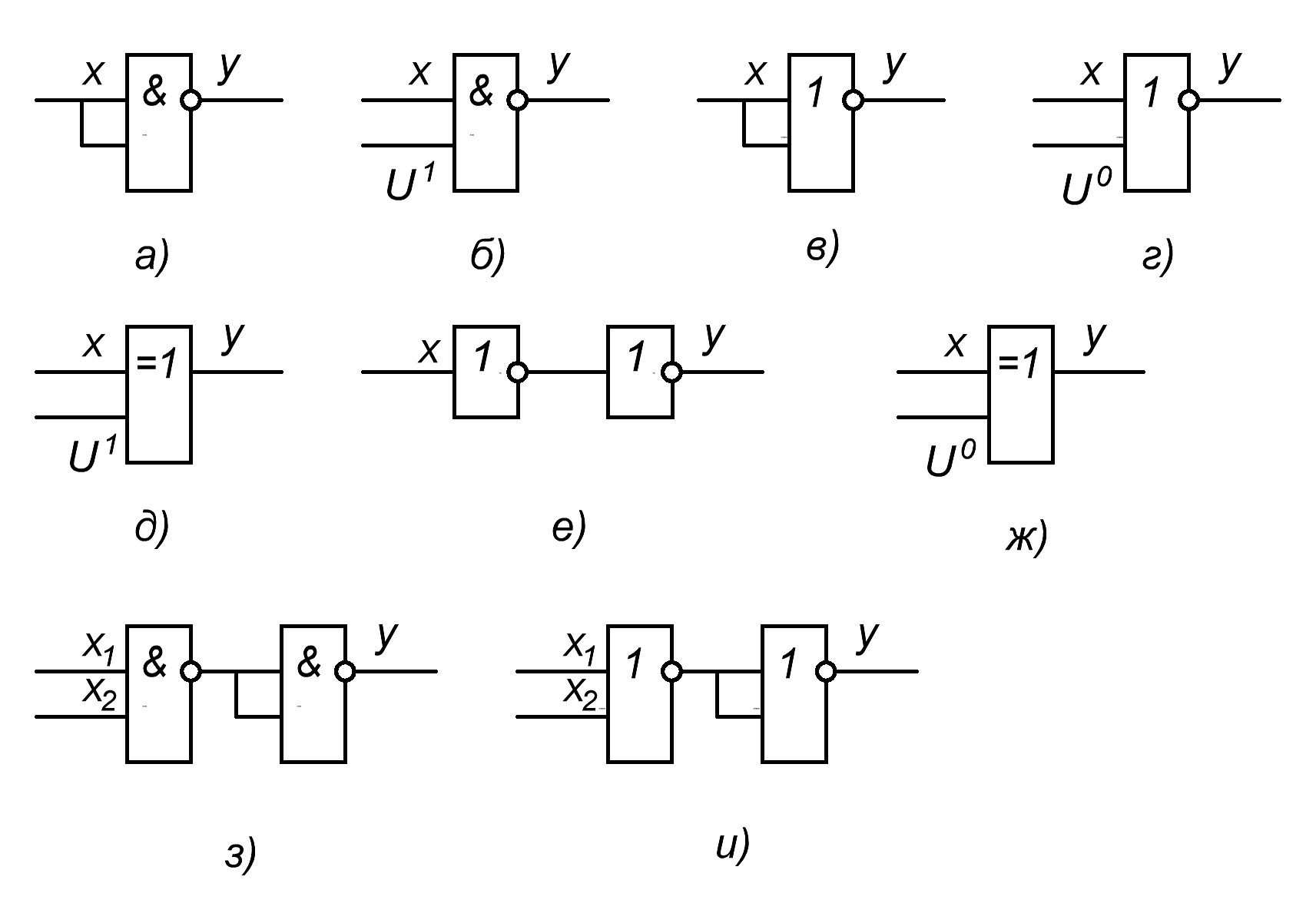

Рис. 12.2. Схемы получения ЛЭ: инвертора (а - д); повторителя (е, ж); 2И (з); 2ИЛИ (и)
