6. Особенности расчета сварных узлов на выносливость.

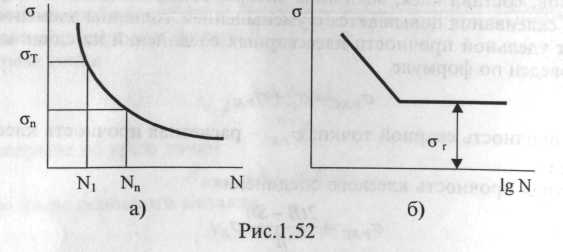

При длительном действии повторных нагрузок элементы из стали могут разрушаться при напряжениях меньших, чем при однократной нагрузке. Такое разрушение вызывается явлением усталости металла. Способность материала сопротивляться воздействию повторных нагрузок называется выносливостью или усталостной (вибрационной) прочностью, которая характеризуется кривой "усталости металла" (кривой Велера), выражающей зависимость между наибольшим напряжением, при котором происходит разрушение, и соответствующим числом циклов переменной нагрузки N (рис. 1.52).
Расчет сварных конструкций на выносливость по действующим правилам и нормам отличается от расчета на статическую прочность в основном только тем, что расчетные напряжения (расчетные сопротивления) основного металла и сварных швов понижаются умножением на коэффициент у, который определяется по формуле
>0, нижние знаки, когда
<0.
Условие выносливости
где
-
приведенное напряжение.
Расчетное сопротивление R в формуле определяется следующим образом:
где к0 ум - коэффициенты однородности по усталостным испытаниям и
надежности
по материалу;
,
,
,
-
пределы
выносливости
неограниченный, ограниченный, сниженный
неограниченный, сниженный ограниченный
соответственно.
7. Общая схема расчета сварных балочных конструкций
1. Определить высоту балки: а) построить эпюры Mq и Qq б) построить линии влияния М и Q для характерных сечений
в) вычислить максимальные М и Q с помощью линий влияния для хактерных сечений; г) построить объединенные диаграммы Мтах и Qmaх д) определить высоту балки из условий жесткости и экономичности прочности, из двух высот нужно брать большую.
2- Сконструировать сечение балки.
Проверить полученное сечение: а) по распределению металла (не менее 30% в поясах); б) по прочности
= [ ] ± 5%; в) по тах на оси балки; г) по эквивалентным напряжениям.
Обеспечить общую устойчивость балки (определить места закрепления сжатого пояса связями).
5. Обеспечить местную устойчивость балки (рассчитать.сконст-унровать, расставить вертикальные и горизонтальные ребра жесткости
6. Назначить и рассчитать сварные соединения.
Спроектировать необходимые стыки балки (технологические, конструктивные, монтажные).
Сконструировать и рассчитать опорные части балок.
Составить спецификации основного и наплавленного металлов подсчитать вес их.
10. Вычертить балку в масштабе от 1 : 100 до 1 : 250 с необходимыми -сечениями и разрезами в масштабе от 1 : 10 до1 : 20. В чертеже должны 5 быть все размеры и условные обозначения, необходимые для изготовления балки.
