4 Назначение размеров вала

Используя заданные в варианте размеры (см. данные задач 1, 2 и 3), назначить недостающие осевые и диаметральные размеры ступеней вала, исходя из особенностей конструкции (см. рисунок 1. 1).

Исходя из приведенных в задачах диаметральных размеров ступеней вала, назначаем недостающие размеры. Данные сведены в таблице 4.1 и показаны на рисунке 4.1.

Таблица 4.1 - Размеры вала

Диаметр ступени, мм	Заданные размеры сопрягаемых деталей, мм	Конструктивно назначенные размеры ступеней вала, мм
Ǿ55	Ширина подшипника В = 21	Ширина ступени 21
Ǿ75	Ширина зубчатого колеса 1 = 100	Ширина ступени с учетом места под съемник для левого подшипника 115
	Буртик - упор для зубчатого колеса	Назначаем: ǿ85ǿ; ширина 15
	Ступень для съемника перед правым подшипником	Назначаем: ǿ75; ширина 15
Ǿ55	Ширина подшипника В =21	Ширина ступени 21
	Ступень под крышку с сальниковым уплотнением	Назначаем: ǿ50; ширина 38
Ǿ38	Ширина шкива b=75	Ступень под шкив на 5 мм короче 70
		Общая длина вала=295

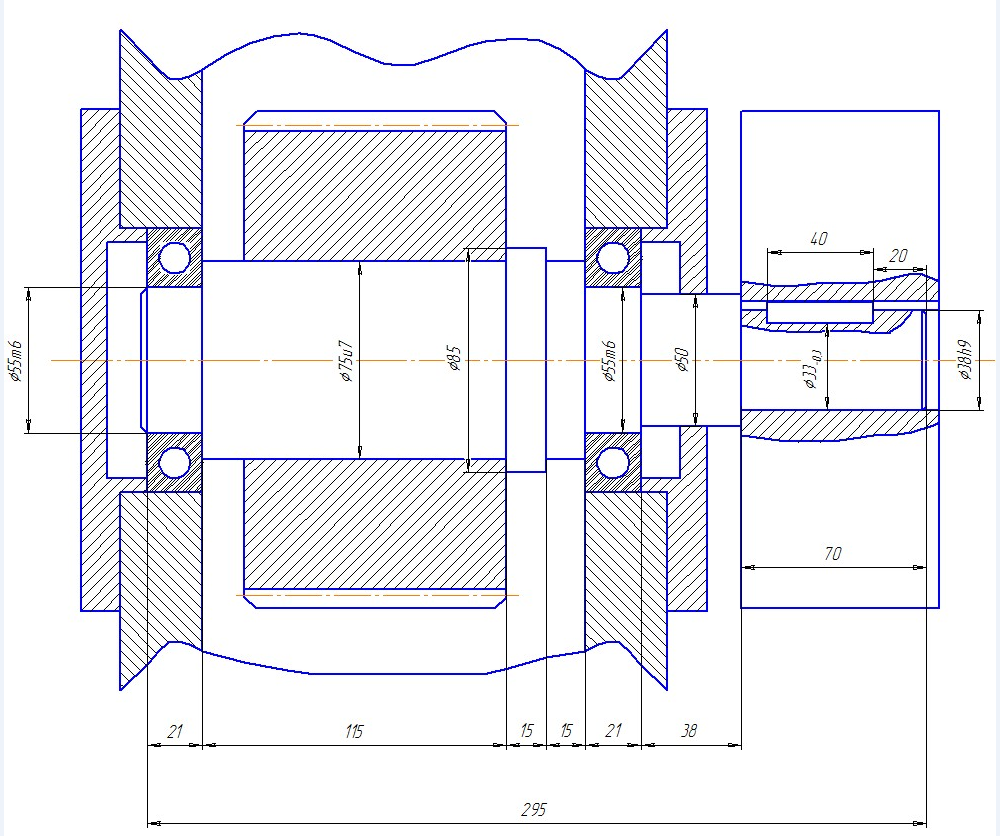

Рисунок 4.1 — Эскиз вала с назначенными размерами

5. Размерные цепи

При обработке вала с размерами, установленными в задаче 4, необходимо обеспечить отклонения размера между опорами под подшипник по двенадцатому квалитету (h12). Для этого необходимо:

Составить схему размерной цепи.
Решить прямую задачу (задачу синтеза) размерной цепи с помощью метода полной взаимозаменяемости и вероятностного метода. При этом:

проверить замкнутость размерной цепи;

определить допуски составляющих звеньев с использованием ме-тода равной точности;

назначить одно из звеньев увязывающим для последующей коррек-тировки несоответствий между расчетным коэффициентом точности и принимаемым стандартным;

определить отклонения составляющих звеньев и произвести про-верку правильности решения.

Для нормальной работы редуктора необходимо при обработке вала выдержать размер между опорами под подшипники (см. рисунки 1.1 и 5.1):

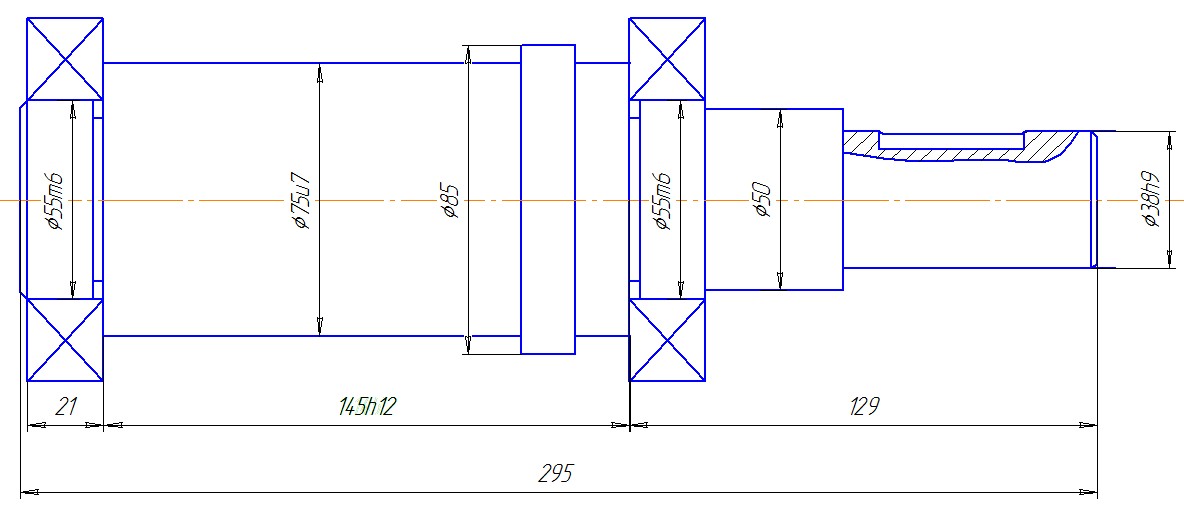

Рисунок 5.1— Эскиз вала с размерами вдоль оси

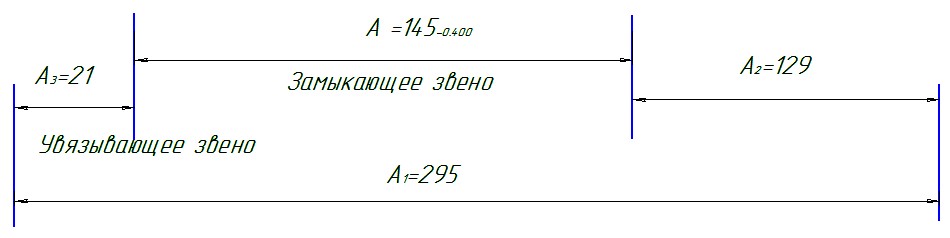

Для соблюдения этого размера с заданными отклонениями требуется правильно задать допуски размеров А₁ = 295 мм, А₂ = 129 мм, А₃ = 21 мм, образующих вместе с размером замкнутую размерную цепь. Схема размерной цепи представлена на рисунке 5.2.
