1.2 Выбор стандартной посадки по наибольшему натягу

Исходя из условия, что наибольший натяг, обеспечиваемый стандартной посадкой (ГОСТ 25347-82), должен быть функционального:

Определяем наибольшее допустимое значение верхнего отклонения вала:

(1.6)

В ГОСТ 25347-82 приведены рекомендуемые посадки в системе отверстия. При изготовлении отверстия по седьмому (Н7) или по восьмому (Н8) квалитету для получения натяга используются следующие поля допусков валов:

Для Н7 - p6,r6,s6,s7,t6,u7 (посадки H7/p6, H7/r6, H7/s6 ,H7/s7, H7/t6, H7/u7);

Для Н8 -s7,u8,x8,z8 (посадки H8/s7, H8/u8, H8/x8, H8/z8);

Выбрав отклонения,соответствующие этим полям допусков по ГОСТ 25347-82,проверяем выполнение неравенства (1.6) по верхнему отклонению вала для рассматриваемых полей допусков валов.

Неравенство (1.6) выполняется для поля допуска 75u7 с верхним отклонением es=+132мкм.

Принимаем поле допуска 75u7.Отклонения по ГОСТ 25347-82: es=+132мкм,ei=+102 мкм.

Исходя из выбранного поля допуска вала u7, осуществляем предварительный выбор посадок с натягом в системе отверстия (ГОСТ 25347-82);, 75Н7/u7 .

Из предварительно выбранных посадок выписываем отклонения отверстия с большим квалитетом.

И проверяем эту посадку по наименьшему натягу

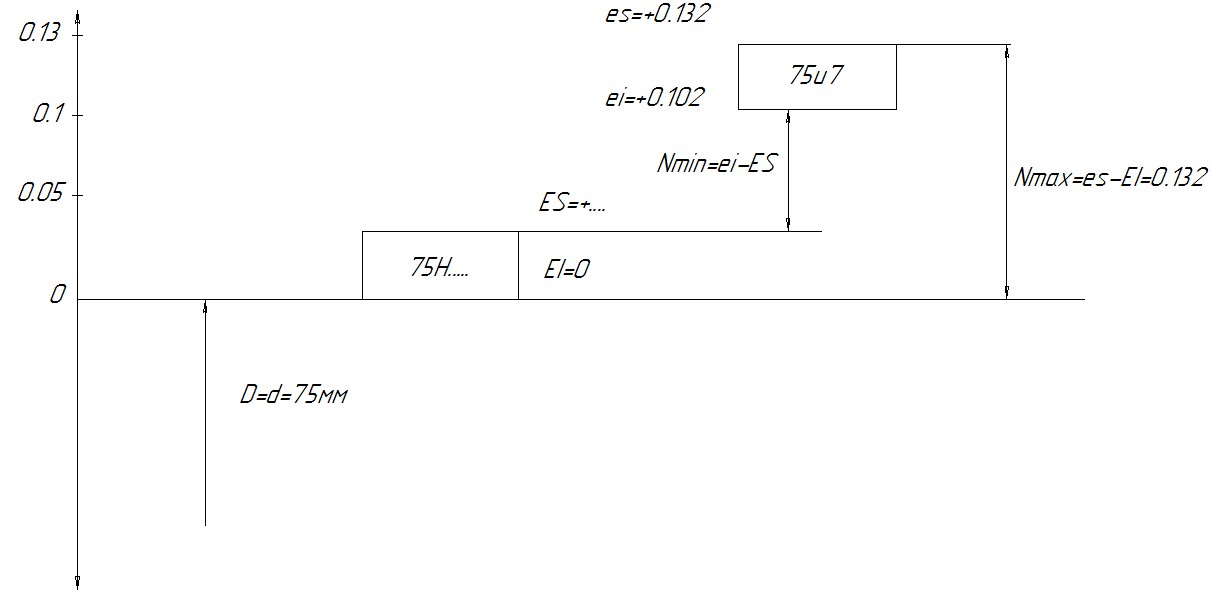

_{Рисунок 1.3-Схема расположения полей допусков посадки}

_{с натягом в системе отверстия для вала 75u7.}

_{Условия выполняется,следовательно,принятая посадка 75H8/u7 отвечает предъявляемым требованиям.}

_{Если условие не выполняется,то выписывают отклонения следующего отверстия и проверяют посадку 75H7/u7.}

_{При необходимости можно использовать внесистемные посадки,когда ни одна из деталей не является ни основным отверстием,ни основым валом.}

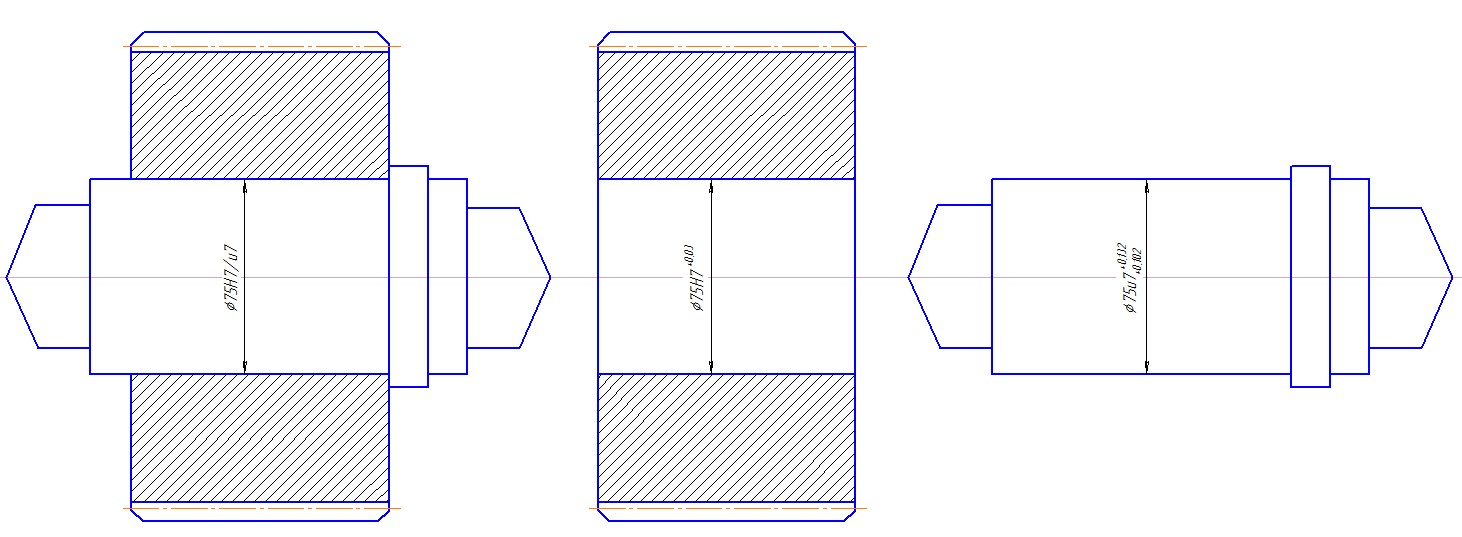

_{На рисунке 1.4 приведены эскизы соединения на посадке 75 H7/u7 и деталей соединения с обозначением полей допусков и отклонений.}

_{Рисунок 1.4-Эскизы соединения и сопрягаемых деталей}

_{с обозначением посадки и полей допусков .}

1.3 Анализ выбранной посадки с натягом

Выполним анализ выбранной посадки Ǿ75Н7/u7 (Таблица 1.3) и построим схему расположения полей допусков (рисунок 1.5) сопрягаемых деталей.

Таблица 1.3 -Анализ посадки Ǿ75Н7/u7

Наименование	Отверстие	Вал
Обозначение поля допуска	75Н7	75u7
Верхнее отклонение,мкм Нижнее отклонение,мкм	ES=+30 EI=0	es=+132 ei=+102
Наибольший предельный размер,мм	Dmax=75.030 Dmin=75.000	dmax=75.132 dmin=75.102
Допуск размера,мм	TD=Dmax-Dmin=0.030	Td=dmax-dmin=0.030
Наибольший натяг,мм Наименьший натяг,мм	Nmax=dmax-Dmin=0.132 Nmin=dmin-Dmax=0.072
Допуск посадки,мм	TN=TD-Td=Nmax-Nmin=0.06

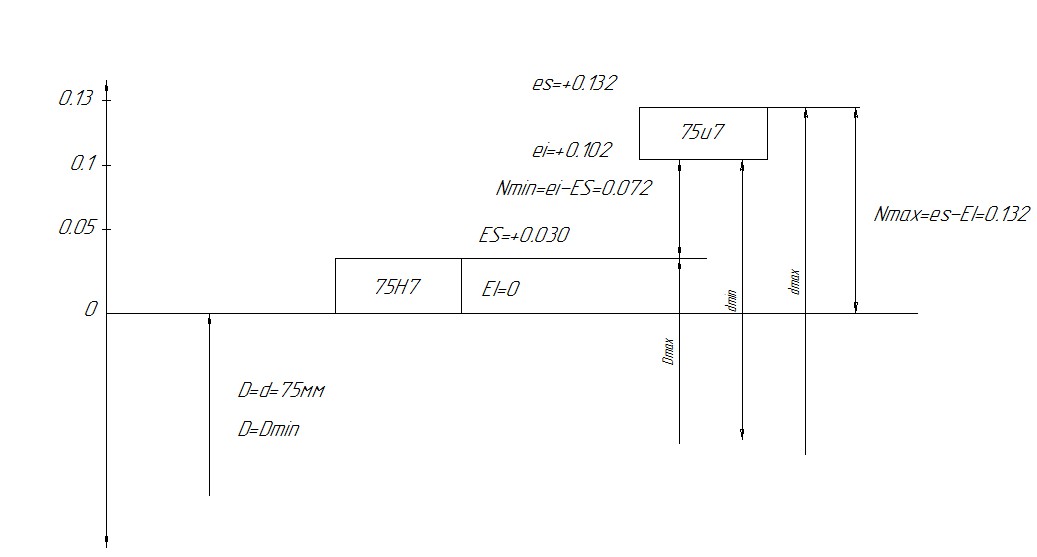

Рисунок 1.5 -Схема расположения полей допусков посадки 75Н7/u7
