11 Анализ точности зубчатого колеса
1. Назначить по ГОСТ 1643—81 показатели для контроля точности изготовмения зубчатого по нормам кинематической точности, плавности работы, контакта зубьев и бокового заэора
2. Используя ГОСТ 1643-81, выбрать допуски на предложенные показатели и дать их определения ;
3. Назначить допуски радиального биения поверхности выступов зубчатого колеса, торцевого биения поверхности торца, контактирующего с буртиком шла (ГОСТ 24643-81) и параметры шероховатости поверхностей (ГОСТ2789 73*). Используя ГОСТ 2.308-79* и ГОСТ 2,309 73* указать эти допуски и параметры шероховатости на эскизе зубчатого колеса.
Исходные данные приведены в таблице 11.1.
Таблица 11.1 - Исходные данные
Параметры ,единицы измерения |
Значение |
Точность изготовления зубчатого колеса |
8-А |
Модуль ,мм |
5 |
Число зубьев,мм |
44 |
Ширина венца,мм |
100 |
Рассматриваемое зубчатое колесо должно быть изготовлено:
со степенью точности 8 по нормам кинематической точности;
со степенью точности 8 по нормам плавности работы;
со степенью точности 8 по нормам контакта.
Вид
сопряжения зубьев зубчатых колес в
передаче, характеризующий боковой зазор
,установлен
«A».
Вид допуска на боковой зазор «b» соответствует виду сопряжения. Вид сопряжения соответствует классу отклонений межосевого расстояния.
Выберем комплекс контроля зубчатого колеса.
Комплекс контроля - это список показателей, которые нужно измерить для полного поэлементного контроля точности зубчатого колеса. Все семь комплексов контроля приведены в таблице 11.2.
Для контроля точных зубчатых колес 3-8-й степеней точности применяют 1-4-й комплексы контроля, для которых в каждой группе норм следует измерять по два показателя.
Для контроля менее точных зубчатых колес 7—12-й степеней точности применяют 5,6, 7-й комплексы контроля, для которых в каждой группе норм достаточно измерять по одному показателю.
Таблица 11.2 - Комплексы контроля зубчатых колес
Нормы |
Номера комплексов контроля |
||||||
1 |
2 |
3 |
4 |
5 |
6 |
7 |
|
для степеней точности |
|||||||
3-8 |
3-8 |
3-8 |
3-8 |
7-12 |
5-12 |
5-12 |
|
Допуски на показатели, нормируемые в комплексе |
|||||||
кинематической точности |
|
|
|
|
|
|
|
плавности работы |
|
|
|
|
|||
контакта |
|
||||||
бокового зазора |
|
|
Для 7-й степени точности 5-й комплекс контроля только для d> 1600 мм.
Исходя из функционального назначения механизма для зубчатого колеса со степенью точности 8-В выбираем 4-й комплекс контроля.
Названия и определения измеряемых показателей и допусков на из-меряемые показатели приведены в ГОСТ 1643—81. Результаты работы записываем в виде таблицы 11.3. Числовые значения допусков контролируемых показателей принимаем по ГОСТ 1643-81.
При оформлении чертежа зубчатого колеса ГОСТ 2.403-75 рекомендует указывать:
диаметр окружности выступов и при необходимости, предельное значение радиального биения поверхности выступов (задается с целью ограничения возможного дисбаланса в пределах 0,03-0,006 мм при частотах вращения от 600 до 3000 об/мин);
ширину зубчатого венца и, при необходимости, предельное значение биения поверхности базового торца (для обеспечения норм контакта зубчатого колеса);
размеры фасок или радиусы закругления на торцовых кромках цилиндра выступов и т. п. в соответствии с требованиями стандартов ЕСКД к изделиям машиностроения.
Таблица 11.3 - Значения допусков измеряемых показателей точности зубчатого колеса
Наименование и обозначение по ГОСТ 1643-81 |
Численное значение допуска, мкм
|
Название и тип измерительных приборов |
|
измерямого показателя точности зубчатого колеса |
допуска на измеряемый показатель точности зубчатого колеса |
||
Показатели кинематической точности |
|||
|
|
71
50 |
Прибор для измерения радиального биения |
Показатели плавности работы |
|||
|
|
|
Шагомер шага зацепления Шагомер основного |
Показатели норм контакта |
|||
|
|
25 |
Прибор для измерения погрешности направления зуба |
Показатели, обеспечивающие боковой зазор передачи |
|||
|
|
250 |
Тангенциальный зубомер |
В специальной таблице в правом верхнем углу чертежа, разделенном жирными линиями на три части, приводят:
в первой части - данные, необходимые для изготовления колеса;
во второй части - показатели норм точности, выбранные по соот-ветствующему стандарту;
в третьей части - справочные данные, необходимые для контроля показателей, приведенных во второй части таблицы.
Диаметр окружности выступов определяется по формуле
Где d-делительный диаметр зубчатого колеса,
т - модуль зуба, т = 5 мм
z-число зубьев,z=44.
Предельные отклонения на диаметр окружности выступов принимаем по h10, т.е. в нашем случае ǿ230h10. Радиальное биение поверхности выступов зубчатого колеса с учетом рекомендаций принимаем 0,03 мм.
Предельные отклонения на ширину зубчатого венца принимаем также по h10 (230h 10). Допуск торцового биения поверхности базового торца для обеспечения норм контакта зубьев в передаче и нормальной работы подшипников принимаем равным допуску торцового биения буртика вала ǿ85: ТСА=7 мкм (см. задачу 8).
Допуск перпендикулярности торцовой поверхности колеса оси его вращения находим по ГОСТ 24643-81: для 230h10 и 9 степени точности ТРR= 80 мкм.
Параметры шероховатости поверхности ǿ75H7 определяются в соответствии с зависимостью (см. задачу 9) параметра Rа от допуска размера 75H7-T= 30 мкм:
Ориентируясь на данные таблицы 9.3, принимаем шероховатость поверхности ǿ75H7 -Rа =0.8 мкм, а правой торцовой поверхности зубча-того колеса Rа = 1.6 мкм, также как и торца буртика ǿ85.
Шероховатость профилей зубьев колеса следует выбирать по наи-высшей степени точности, используя данные таблицы 11.4 [3].
Таблица 11.4 - Рекомендуемые параметры шероховатости зубьев
Степень точности |
Метод нарезания зубьев |
Окончательная обработка рабочих поверхностей (профилей) зубьев |
Шероховатость поверхности профиля зуба |
6 |
Обкатка на точных станках |
Шлифование, притирка, шевингование |
|
7 |
Обкатка на точных ставках |
Шлифование, шевингование |
|
8 |
Обкатка или метод копиро-вания |
Зубья не шлифуются. При необходимости использу-ются отделочные операции |
|
9 |
Любой метод |
Специальные отделочные операции не требуются |
|
Так как степень точности зубчатого колеса 8-А, то шероховатость поверхности профиля зуба принимаем Ra=6,3 мкм. Шероховатость остальных поверхностей Rz= 20 мкм.

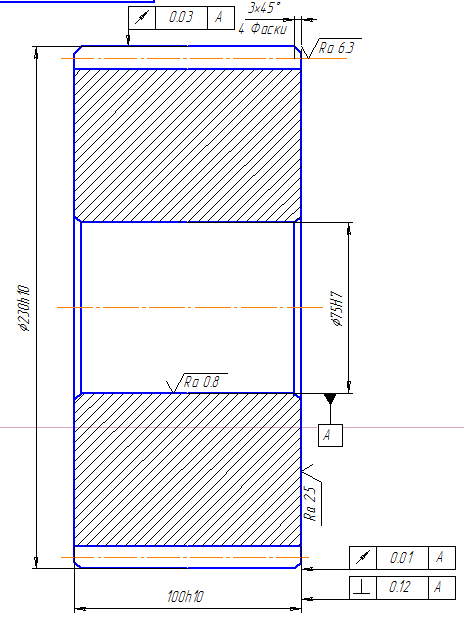

На рисунке 11.1 Приведен эскиз зубчатого колеса с обозначением полей допусков, отклонений формы и расположения и шероховатости поверхностей.
Полученные результаты в задачах 1 и 11 используются для оформления рабочего чертежа зубчатого колеса Л-1,2.
