10 Анализ точности резьбового соединения

1.Привести эскизы резьбового соединения с обозначением посадки и отдельно деталей соединения с обозначением их полей допусков.

2.Пояснить содержание условных обозначений.

3.По ГОСТ 8724-2002 определить номинальные размеры парамет-ров резьбы, показав их на эскизе.

4.Установить предельные отклонения диаметров резьбы по ГОСТ 16093-2004, их предельные размеры и допуски. Определить зазоры по среднему диаметру.

5.Построить в масштабе 100:1 схему расположения полей допус-ков, указав предельные размеры диаметров резьбы и зазоры по среднему диаметру.

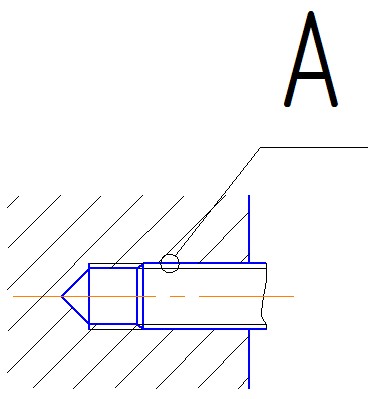

Проанализируем точность резьбового соединения М16x1-4H5H/4h-20. На рисунке 10.1 приведены эскизы резьбового соединения и отдельно полей допусков деталей соединения.

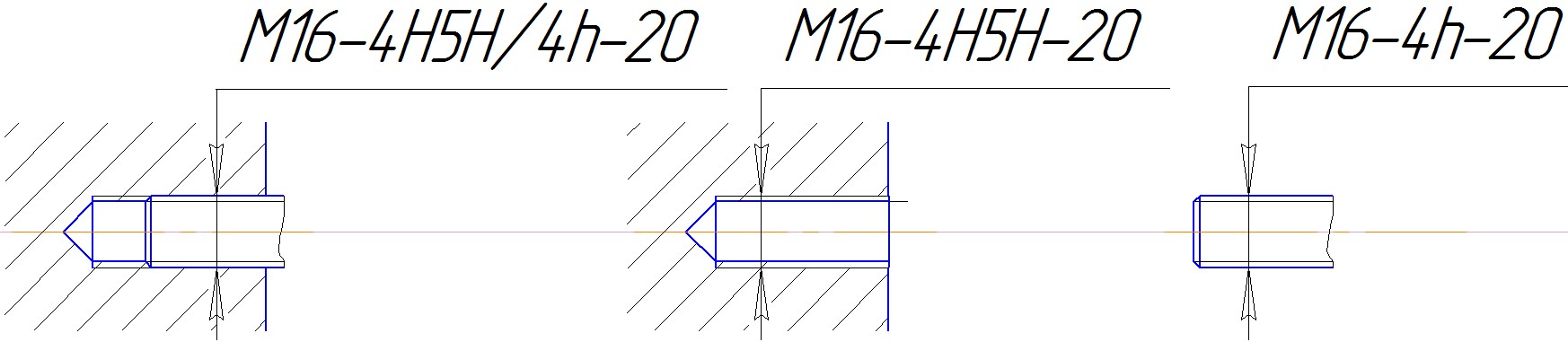

Рисунок 10.1-обозначение посадки и полей допусков резьбового соединения

Условное обозначение указывает, что резьба метрическая (угол профиля а - 60°), с крупным шагом, диаметром 16 мм, длиной свинчивания 20 мм.

4H5H/4h - обозначение посадки резьбового соединения;

4Н- поле допуска среднего диаметров резьбы гайки;

5H-вполе допуска нутреннего диаметров резьбы гайки

4h- поле допуска среднего и наружного диаметров резьбы болта;

4, 5 - степени точности, определяющие соответственно допуски диаметров резьбы гайки и болта;

Н, h - основные отклонения соответственно диаметров резьбы гайки и болта.

Из ГОСТ 24705-81, ГОСТ 8724-2002 выписываем номинальные рамеры наружного , внутреннего и среднего диаметров резьбы, шага резьбы Р, исходной высоты профиля H. а также угла профиля а для резьбы с номинальным диаметром 16 и крупным шагом:

На рисунке 10.2 показаны основные параметры анализируемой резьбы.

ПО ГОСТ 16093-2004 устанавливаем предельные отклонения диаметров резьбы, сопрягаемых на посадках с зазором, мкм:

Для гайки M16-4H5H: Для болта M16-4h:

Рисунок 10.2 - Профиль и основные размеры метрической резьбы

Предельные размеры и допуски средних диаметров резьбы болта и гайки, мм:

Для других диаметров резьбы расчет предельных размеров аналогичен. Для

внутреннего диаметра:

Для наружного диаметра:

Отклонения шага и половины угла профиля, влияющие на взяимозаменяемость. учитываются допуском на средний диаметр.

Зазоры в соединении по среднему диаметру, мм:

Зазоры в соединении по наружному и внутреннему диаметрам,мм:

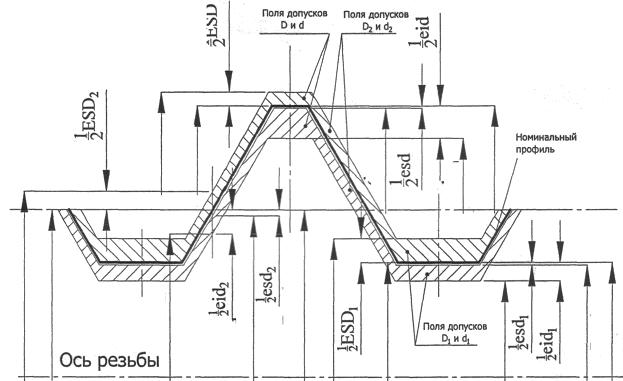

На рисунке 10.3, показано расположение полей допусков диаметров резьбы, предельные размеры и зазоры.

а)

б)

Рисунок 10.3-Резьбовое соединение (а) и схема расположения полей допусков

диаметров резьбы для посадке М16-4Н5Н/4h-20(б)

В отличие от схем расположения полей допусков гладких соединений для схемы расположения полей допусков резьбового соединения условно принимается соосное расположение резьбы болта я гайки, поэтому на схме откладываются половины значений отклонений (рисунок 10.3,б).

Учитывая особенности работы резьбового соединения М16-4Н5Н/4h-20 и его точнось, контроль параметров резьбы рекомендуется осуществлять резьбовыми калибрами.

Полученные результаты в задачах 1-10 используются для оформление рабочего чертежа вала Л-1.1.
