9 Назначение параметров шероховатости поверхностей вала

Назначить требования к шероховатости (ГОСТ 2789—73 ) поверх-ностей вала, исходя из нормального уровня относительной геометриче-ской точности А. Используя ГОСТ 2.309—79 , указать назначенные пара-метры шероховатости поверхностей на эскизе вала. Пояснить содержа-ние назначенных параметров шероховатости.

Основные параметры и числовые значения шероховатости регламентированы стандартом ГОСТ 2789-73*.

В соответствии с рекомендациями минимальные требования к шероховатости поверхности в виде предела допустимых значений среднего арифметического отклонения неровностей профиля Rа или высоты неровностей профиля по десяти точкам устанавливаются в зависимости от допуска размера и формы. Параметр Rа считается предпочтительным потому,что он более точно отражает отклонения профиля (определяется по большему числу точек). Параметр R_z используют, если контроль Rа затруднен.

Числовые значения параметров шероховатости назначаются по связи с допуском размера (формы). Например, при допуске формы 60% от до-пуска размера Т (относительная геометрическая точность А):

Полученные значения Rа или Rz округляются до ближайшего меньшего стандартного числа по ГОСТ 2789-73* или в нормативных документах приводятся необходимые рекомендации. Для некоторых наибо-лее характерных видов сопряжений информация приведена в литературе (таблицы 9.1 и 9.2).

Таблица 9.1 - Рекомендуемые значения параметра Ка

Характеристика поверхности	Rа, мкм
Посадочные поверхности подшипников	0,4 ... 0,8
Поверхности деталей под посадки с натягом	0,8 ... 1,6
Поверхности валов под уплотнения	0.2 ... 0,4 полировать

Таблица 9.2 - Рекомендуемые значения параметра Ка для поверхностей под

подшипники качения

Посадочная поверхность	Номинальный размер, мм	Значение параметра Ка, мкм, не более
		Класс точности подшипника
		нормальный (0)	6 и 5	4
Валы	До 80	1,25	0,63	0,32
	Свыше 80 до 500	2,5	1,25	0.63
Отверстия корпусов	До 80	1,25	0,63	0.63
	Свыше 80 до 500	2,5	1.25	1,25
Опорные торцы заплечиков валов и	До 80	2,5	1.25	1,25
	Свыше 80 до 500	2,5	2,5	2,5

При шлифовании поверхностей под подшипники качения канавки для выхода круга принять по таблице 9.3 (ГОСТ 8820-69)

Таблица 9.3-канавки для выхода шлифовального круга

d,мм	h,мм	b,мм	d-d1,мм	r,мм	r1,мм
Св.10 до 50	0.3	3	0.5	1.0	0.5
Св.50 до 100	0.5	5	1.0	1.6	0.5
Св.100	0.5	8	1.0	2.0	1.0

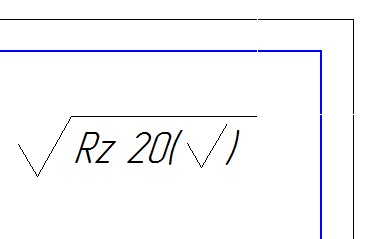

На свободные поверхности вала шероховатость, как правило, назначается Rz20 и указывается на чертеже или эскизе в правом верхнем углу соответствующим знаком (рисунок 9.1).

Рисунок 9.1 - Обозначение шероховатости свободных поверхностей

Используя приведенные выше рекомендации рассчитаем или назначим числовые значения параметров шероховатости поверхностей вала и сведем их в таблицу 9.4, учитывая при этом стандартные значения пара-метров Rа и Rz (ГОСТ 2789-73*).

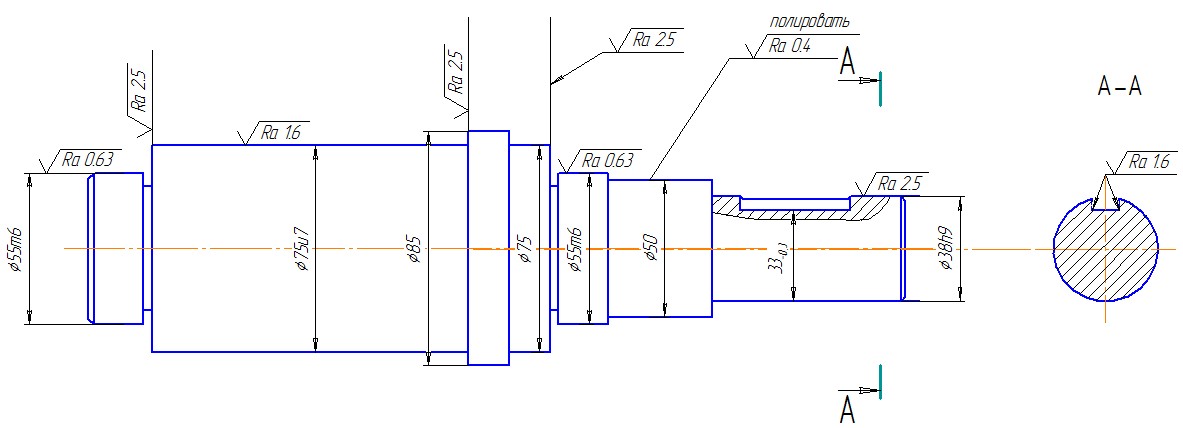

На рисунке 9.2 приведены обозначения параметров шероховатости в соответствии с ГОСТ 2.309-79*.

Таблица 9.4 - Принятые значения параметров шероховатости

Рассматриваемая поверхность	Допуск Т, мкм	Расчетное значение параметра, МКМ, Ка = 0,05Т	Рекомендуемое нормативными документами Значение Ra,мкм	Принятое значение по ГОСТ 2789, мкм	Обозначение по ГОСТ 2.309.79
-под подшипники	15	0.75	1.6	0.63
75-диаметр заплечика			2.5	2.5
-под зубчатое колесо	30	1.5	2.5	1.5
85-диаметр буртика			2.5	2.5
50-под сальниковое уплотнение			0.4 полировать	0.4	полировать
-под шкив	62	3.1		2.5
-под шпонку	36	1.8		1.6
