8 Назначение допусков формы и расположения поверхностей вала
По ГОСТ 24643-81 назначить допуски формы и расположения по-верхностей вала под подшипники, зубчатое колесо, шкив, сальниковое уплотнение, шпонку, определяющих качество работы механизма. Принять уровень относительной геометрической точности - А.
Используя ГОСТ 2.308-79 , указать эти допуски на эскизе вала. Пояснить содержание назначенных отклонений формы и расположения.

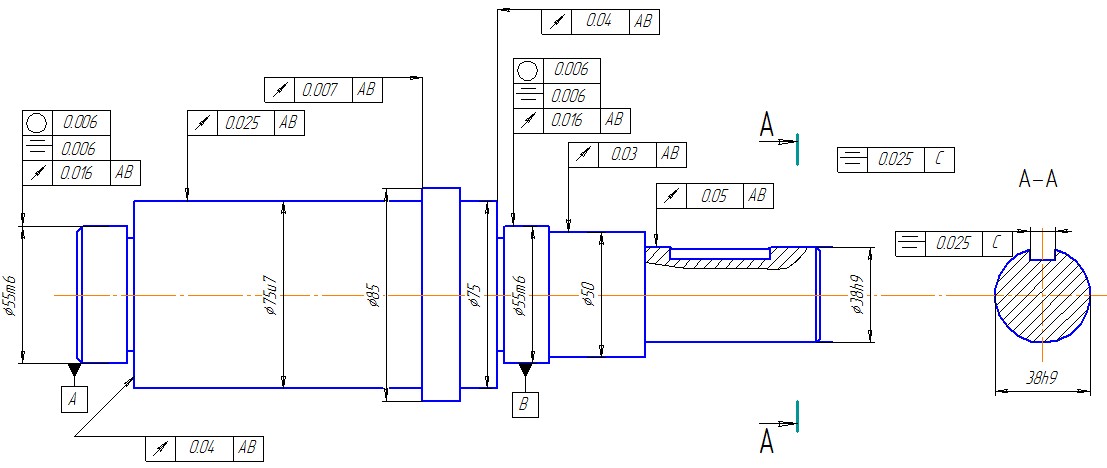

Назначение допусков формы и расположения зависит от конструктивных и технологических требований к элементам вала. Схема установки вала в рассматриваемом механизме приведена на рисунке 1.1. Рабочая ось вала - ось, проходящая через середины посадочных поверхностей подшипников качения. Поэтому в качестве базы для назначения допусков расположения используются поверхности двух шеек вала ǿ55m6 под подшипники, обозначенные на рисунке 8.1. На этом рисунке приведены обозначения отклонений формы и расположения в соответствии с ГОСТ 2.308-79*.
Относительно этой базы назначаются допуски радиального биения посадочных поверхностей под подшипники, под зубчатое колесо, шкив и под сальниковое уплотнение. Допуски торцового биения, определяющие качество работы подшипников, назначаются для заплечиков вала. Ограни-чение торцового биения буртика вала ǿ85 необходимо для обеспечения контакта соприкасающегося с ним зубчатого колеса. При установле- Требований к форме посадочных поверхностей для подшипников ка- рекомендуется использовать отклонения от круглости и от профиля продольного сечения. Для обеспечения симметричности шпоночного паза относительно оси вала и равномерности контакта рабочих поверхностей лаза вала и шпонки допуск симметричности принимается равным 0,05 мм.
Допуски торцового биения заплечиков вала, влияющих на точность положения внутреннего кольца подшипника, следует принять по таблице 8.1 [2,5,8]
Таблица 8.1 - Допуск торцового биения
Интервал ' номинальных размеров валов, мм |
Допуск торцового биения заплечика вала не более, мкм |
||
Класс точности подшипника |
|||
нормальный (0) |
6 |
5 |
|
Св. 18 до 30 |
21 |
13 |
8 |
Св. 30 до 50 |
25 |
16 |
10 |
Св. 50 до 80 |
30 |
19 |
12 |
Св. 80 до 120 |
35 |
22 |
14 |
Св. 120 до 180 |
40 |
25 |
16 |
Допуск торцового биения буртика вала ТСА для обеспечения норм контакта зубьев в передаче и нормальной работы подшипников рекомен-дуется принимать равным (см. [3]):
где
- допуск на погрешность направления
зуба. Для нашего зубчатого колеса со
степенью точности изготовления 8-А
(т = 5, В
= 100 мм) согласно ГОСТ 1643-81
-
диаметр буртика, =
85 мм;
L - ширина зубчатого колеса, L= 100 мм.
Принимаем ТСА = 7 мкм.
Допуск радиального биения поверхности вала под сальниковое уп-лотнение принимается в пределах от 0,04 до 0,02 мм при частотах враще-ния от 1000 до 3000 об/мин [2].
Используя изложенные выше рекомендации, а также ГОСТ 24643-81, сведем выбранные данные в таблицу 8.2.
Таблица 8.2 - Численные значения допусков
Рассматриваемая поверхность |
Наименование допуска |
Степень точности формы или расположения |
Числовое значение допуска,мкм |
Знак условного обозначения |
|
Радиальное биение |
5 |
16 |
|
круглости |
6 |
|
||
Профиля продольного сечения |
6 |
|
||
75-диаметр заплечика |
Торцовое биение |
См таблицу 8.1 |
19 |
|
|
Радиальное биение |
6 |
25 |
|
85-диаметр буртика |
Торцовое биение |
|
7 |
|
50-под сальниковое уплотнение |
Радиальное биение |
См.рекомендации выше |
30 |
|
|
Радиальное биение |
8 |
50 |
|
|
симметричности |
8 |
25 |
|
