1.6. Камеральная обработка результатов нивелирования трасс линейных сооружений
1.6.1 Камеральная обработка теодолитного хода
После полевого трассирования и нивелирования трассы приступают к камеральной обработке материалов полевых измерений с целью составления продольного и поперечного профилей и плана трассы.
Вычислительно-графические работы выполняют в следующей последовательности:
Проверка всех материалов полевых измерений.
Выполняют уравновешивание угловых и линейных измерений в теодолитных ходах. Вычисляют координаты точек ( Х и У) начала, конца, углов поворота трассы (передают координаты X и У с пунктов плановых геодезических сетей). Дирекционные углы α для всех прямых участков трассы вычисляют:
;
;
где θ – углы поворота трассы (правый или левый).
1.6.2 Камеральная обработка нивелирного хода
При техническом нивелировании вычисляют допустимую невязку в превышениях в нивелирных ходах
км,
L - длина нивелирного
хода в километрах. Если полученная
невязка не превышает установленного
допуска, ее распределяют поровну на
все превышения с округлением до целого
мм.Затем, вычисляют отметки всех пикетов через превышение, с учетом поправки:
Вычисляют отметки всех плюсовых точек через горизонт прибора;
Н+ = ГПст.т – lчерн – отметка плюсовой точки, lчерн – отсчет по черной стороне рейки на этой плюсовой точке, ГПст.т – горизонт прибора на станции, вычисляют по задней связующей точке
,
где
-
отметка заднего связующего пикета для
станции;
-
отсчет по черной стороне рейки на заднем
связующем пикете.
1.6.3 Построение плана трассы и профилей: продольного и поперечного
Построение плана трассы. План трассы может быть построен отдельно или совместно с профилем. При отдельном построении плана трассы выполняют те же работы, что и при построении плана теодолитной съемки.
Профильные сетки для сооружений разного вида имеют свои особенности и составляют их по утвержденным образцам для конкретного линейного сооружения.
Чтобы профиль был более выразительным, принимают вертикальный масштаб в 10 раз крупнее горизонтального.
На профиле показывают результаты обработки полевых измерений, а также сведения, полученные в процессе инженерно-технических изысканий. Например, геологи показывают разрез грунта вдоль трассы, гидрогеологи – уровень грунтовых вод и т.п.
Подробно весь процесс вычислительно-графический обработки студенты узнают на лабораторных занятиях.
1.7. Особые случаи нивелирования (передача отметок через препятствие)
1.7.1 Нивелирование через овраги, реки
При геометрическом нивелировании трасс встречаются случаи передачи отметок через овраги, реки, лощины с крутыми склонами и т.д. Как поступить в том или ином случае?
Передача отметок через овраг шириной до 100 метров:
Рис. 12
Превышение между точками С и Д определяют дважды: со станции I и со станции 2.
ст.1:
,
со ст.2:
. Расхождение в превышениях
и
допускается не более 6-7 мм. Окончательное
значение равно среднему арифметическому.
1.7.2 Нивелирование склонов оврага или лощин.
Рис. 13

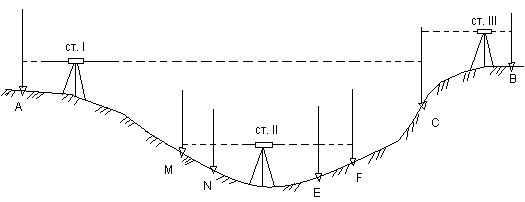

Точки А, В - связующие. Точки C, M - дополнительные связующие точки. Точки N, Е, F нивелируют как промежуточные.
Модуль №2
2. Нивелирование поверхности
2.1. Нивелирование поверхности по квадратам. Полевые работы
2.1.1 Назначение нивелирования поверхности по квадратам
Для составления топографического плана в процессе изысканий, проектирования и строительства инженерных сооружений может применяться и такой вид съемки, как нивелирование поверхности.
Нивелирование поверхности выполняется, как правило, на местности со слабо выраженным рельефом (микрорельефом). По существу при тахеометрической съемке также выполняется нивелирование поверхности, но тахеометрическая съемка применяется преимущественно на участках с четко выраженными формами рельефа.
