4.3.2 Закрепление на местности вынесенных осей сооружений

Закрепляют их, так называемыми выносками, которые устанавливают вне зоны производства строительных работ, в местах обеспечивающих их наибольшую сохранность до окончания строительства.

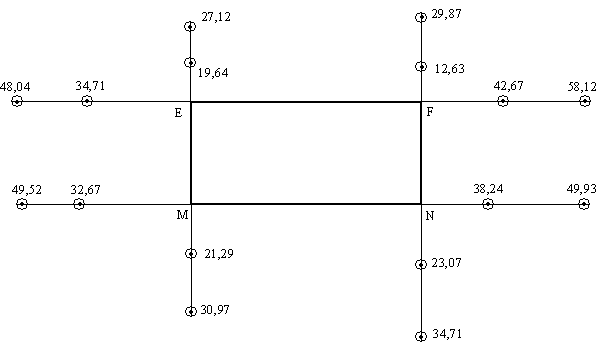

Рис. 3. Выноски основных осей сооружений

На схеме разбивки показывают промеры до каждой выноски. После подготовки котлована под фундаменты здания оси с выносок переносят на обноску, обычно выноски закрепляют столбами: деревянными или железобетонными, сверху которых на металлической пластине кернуется черта, обозначающая ось. Выноски, как правило, ограждаются.

Контроль разбивки: замеряют длины диагоналей, измеряют расстояние между характерными точками, сравнивая фактическое замеренное расстояние с проектным.

4.4 Строительный допуск и нормы точности геодезических разбивочных работ

Строительный допуск – это предельно допустимое отклонение точек и линий конструктивного элемента от его проектного положения.

Строительные допуски указаны в строительных нормах и правилах (СНИП) для каждого отдельного вида конструкций сооружений.

Общая величина погрешности отклонения точек и линий конструктивного элемента от проектного положения:

m²_общая = m²_{разбив.} + m²_у + m²_констр

m_разб. – ср. кв. погрешность разбивочных осей

m_у – ср. кв. погрешность установки строительных конструкций при монтаже относительно разбивочных осей

m_{констр.} – ср. кв. погрешность в размерах конструкций – отклонения фактических размеров конструкций от проектных.

Если принять, что погрешности все равны (для простоты расчета)

m_разб. = m_у = m_конст., то m_общая = m_разб√3

Предельный допуск:

,

Откуда:

,

Где – строительный допуск, т.е. окончательная погрешность в положении конструкции.

Следовательно, ср. кв. погрешность разбивочных работ не должна превышать от строительного допуска, указанного в СНИП.

(Например: анкерные болты должны быть установлены в проектное положение с точностью мм (допуск), значит, оси надо выносить с точностью мм).

5. Геодезическое разбивочное обоснование на строительной площадке

5.1 Строительная координатная сетка

При возведении крупных комплексов сооружений, преимущественно на вновь застраиваемых больших территориях в качестве разбивочной геодезической основы применяется строительная координатная сетка.

Строительная сетка предназначена для разбивки в натуре (на местности) основных или главных осей сооружений.

Применение строительных сеток обеспечивают требуемую точность во взаимном положении всех возводимых сооружений, входящих в комплекс застройки, т.е. позволяет сохранить с достаточной степенью точности заданные проектом расстояние между сооружениями и разместить эти сооружения в соответствии с генеральным планом застройки. Детальную разбивку сооружений от строительной сетки производить нельзя, так как она не обеспечит достаточную точность взаимного расположения элементов внутри самого сооружения.

К примеру, если одно здание от второго на местности разбито от строительной сетки с погрешностью ± 5 см, то ничего чрезвычайного не произойдет. А если вспомогательные оси будут разбиты с погрешностью ± 5 см, то панели этого здания не состыкуются. Детальная разбивка производится от основных осей и увязываются в этих осях все размеры и расстояния.

Строительная координатная сетка представляет из себя сетку квадратов, иногда и прямоугольников со сторонами 200 метров, реже – 400 метров. Встречаются и сетки со стороной в 100 метров при возведении сооружений, где требуется наиболее точное взаимное положение, обусловленное технологией работ.

Строительная координатная сетка проектируется по генеральному плану застройки. Основные требования при проектировании состоят в том, чтобы стороны квадратов сетки были параллельны основным или главным осям сооружений, вершины квадратов должны, по возможности располагаться в свободных от застройки местах. Юго-западному углу всей сетки придается начало координат строительной сетки.

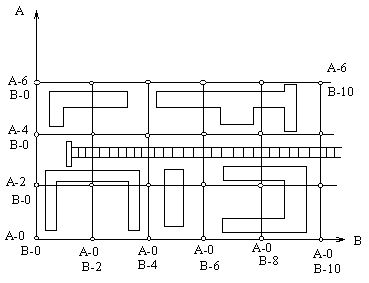

На рисунке: На генеральном плане, запроектирована строительная координатная сетка со стороной квадрата в 200 метров. А – ось абцисс, В – ось ординат.

Далее, вычисляют координаты всех вершин квадратов в общегосударственной системе координат.

На местности разбивку строительной сетки начинают с определения общего контура сетки от пунктов ∆ геодезических сетей, имеющихся поблизости.

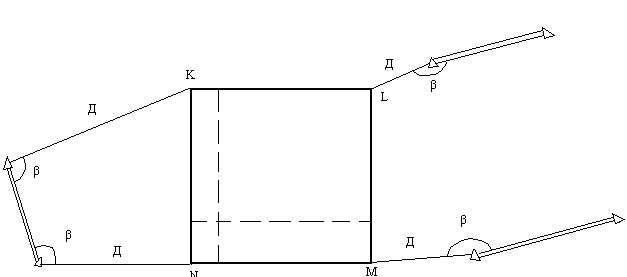

Для этого вычисляют горизонтальные углы β и горизонтальные проложения Д, строят их на местности. В результате обозначится общий контур сетки KLMN.Затем по сторонам сетки откладывают расстояния, кратные принятой длине стороны квадратов строительной сетки и находят в пересечении соответствующих створов положение всех вершин квадратов строительной сетки. Первоначально их намечают в 2-3 метрах в стороне от истинного положения. Затем по смещенным вершинам квадратов прокладывают хода полигонометрии и определяют точные координаты всех предварительно намеченных вершин квадратов. Сравнивая полученные координаты временно закрепленных на местности вершин квадратов с проектными координатами вычисляют элементы редукции θ и S для каждой вершины квадратов.

Затем на местности с помощью теодолита и рулетки строят элементы редукций θ, S и фиксируют точное местоположение каждой вершины квадрата. Такой способ построения получил название способа редуцирования. Существуют и другие способы разбивки (можно прочитать в технической литературе).

Средняя квадратическая погрешность во взаимоположении пунктов строительной сетки находится в пределах ± (2 ÷ 10) мм.

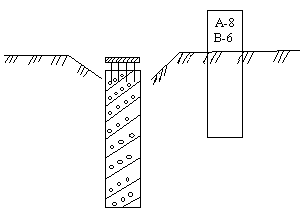

Закрепляют пункты, как правило, железобетонными пилонами, сверху которого укреплена металлическая пластинка. Центр пункта на пластинке обозначается или кернуется крестиком или сверлится отверстие 2 мм. В 30-50 см, устанавливают второй пилон или столб для быстрого нахождения на местности центра пункта и его опознавания; подписывают координаты в системе координат строительной сетки.

От пунктов высотных геодезических сетей прокладывают нивелирные ходы для передачи отметок с реперов высотных геодезических сетей на все пункты строительной сетки.

Разбивку или вынос в натуру основных или главных осей сооружений от пунктов строительной сетки ведут преимущественно способом перпендикуляров.
