4.2.5 Геодезические работы при монтаже и наладке оборудования
Эти работы, выполняются главным образом в промышленном строительстве: в цехах строящихся или действующих и реконструируемых предприятий.
С точки зрения точности – эти геодезические работы могут быть самыми разнообразными. В некоторых случаях выдвигаются требования к точности: в десятых долях миллиметра и даже в микронах.
Это работы по установке и выверке, как в плане, так и по высоте направляющих автоматических линий, подкрановых рельсов, путей, анкерных болтов и т.п.
Геодезические работы выполняют сравнительно на небольших территориях. Применяют различные приборы и инструменты специального назначения, позволяющие работать на коротких расстояниях и с высокой точностью. Применяют микронивелиры, приборы вертикального проектирования, гидростатические нивелиры и т.п.
Геодезические работы в период монтажа и наладки оборудования выполняются всеми: специалистами-геодезистами, мастерами, прорабами, рабочими, бригадирами, имеющими большой опыт. Например, при строительстве в начале 60х годов большого ускорителя работы при монтаже и наладке велись под руководством профессора МИИГАиК Николая Никитовича Лебедева.
Измерения проводились аспирантами кафедры «Прикладная геодезия» института совместно с опытными геодезистами, имеющими ученое звание кандидата технических наук.
Или в период строительства ВАЗа, при монтаже оборудования в 1969 году направлено 15 выпускников МИИГАиК: инженеров геодезии для выполнения ответственных геодезических работ.
4.2.6 Исполнительные съемки
По окончании определенного вида или этапа работ в процессе строительства и монтажа сооружения или оборудования выполняют контрольные замеры с целью выявления отклонений характерных точек и осей элементов конструкций от проектного положения. Данные контрольных замеров и отклонений фиксируются на специальных схемах, где показаны проектные данные по расположению элементов конструкций относительно главных, основных и вспомогательных осей. Рядом ставятся фактические данные. Сравнивая проектные и фактические величины определяют величину отклонения «объекта от его проекта». Если в допуске, то оставляют, если нет, то выполняют рихтовку, т.е. устраняют образовавшийся брак в работе.
Исполнительные схемы составляют на основание фундамента, на перекрытие монтажных горизонтов и т.д.
Работы выполняют мастера, прорабы, геодезисты строительных организаций. Контроль (надзор) ведут также и ОКСы, геодезисты архитектуры, отделы генпланов строящихся сооружений.
4.3. Оси сооружений и их разбивка в натуре (на местности)
4.3.1 Вынос главных и основных осей
Разбивкой сооружения или перенесением проекта в натуру называются геодезические работы, выполняемые на местности для определения планового и высотного положения характерных точек строящегося сооружения согласно рабочим чертежом проекта.
Для разбивки используют генеральный план строительства, дополненный рабочими проектными чертежами и схемами разбивки.
Геометрической основой проекта для вынесения его в натуру служат продольные и поперечные оси сооружения, относительно которых в рабочих чертежах указаны все проектные размеры (a, b, m, n).
Продольные и поперечные оси сооружений различают главные, основные и вспомогательные.
В качестве главных осей линейных сооружений (плотин, мостов, дорог, каналов, туннелей, направляющих путей, подземных и надземных коммуникаций) служат продольные оси этих сооружений (трасса) – в проектах жилых и производственных зданий – габаритные оси их внешних стен. Для сложных зданий главными осями служат оси симметрии.

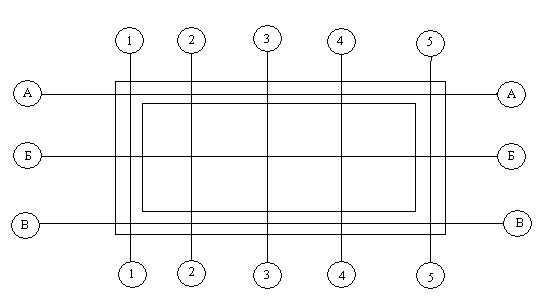

Рис. 1. Главные оси (габаритные оси): А-А, В-В, 1-1, 5-5;
Вспомогательные или дополнительные оси: Б-Б, 2-2, 3-3, 4-4.

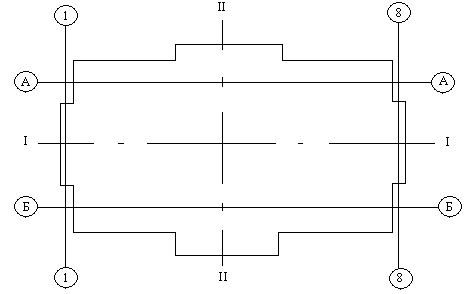

Рис. 2. Главные оси (оси симметрии здания сложной формы): I-I, II-II;
Основные оси: А-А, Б-Б, 1-1, 8-8.
Кроме главных разбивочных осей различают основные оси наиболее ответственных частей сооружений (агрегатов, установок, конвейерных линий и др.), которые технологически связаны между собой и определяются с повышенной точностью.
К главным и основным осям привязывают положение вспомогательных осей, используемых для разбивки всех частей и деталей сооружений и конструкций (подъезда жилых зданий, перегородки квартир, места установки фундаментов под станки или оборудование внутри цеха, у конвейерных линий и т.п.).
Высоты плоскостей, уровней и отдельных точек проекта задают от условной поверхности (в заданиях – от уровня чистого пола первого этажа) и обозначаются вверх со знаком «+», вниз со знаком «-». Для каждого сооружения условная поверхность (+0,00) соответствует определенной абсолютной отметке, которую указывают в проекте. Она зависит от рельефа местности, состава грунтов под основание фундаментов, от конструкций фундаментов и других величин.
Разбивку осей сооружения в натуре выполняют в три этапа.
На первом этапе: от пунктов разбивочных геодезических сетей определяют на местности положение главных и основных осей сооружений. Главные или основные оси на местности закрепляют надежно. Они должны сохраняться по возможности на весь период строительства сооружения, но не менее, чем пока смонтируют фундаменты.
На втором этапе: выполняют детальную разбивку вспомогательных или дополнительных осей. Детальная разбивка определяет взаимное расположение элементов и конструкций сооружения, поэтому выполняется значительно точнее, чем разбивка главных или основных осей. Главные и основные оси определяют общее положение и ориентировку сооружения относительно других зданий (или объектов). Если главные оси одного сооружения относительно главных осей другого сооружения могут быть определены с погрешностью 3-5 см, то вспомогательные оси одного и того же сооружения определяют с точностью 2-3 мм и точнее.
На третьем этапе, при завершении строительства фундаментов разбивают и закрепляют монтажные (технологические) оси для установки в проектное положение технологического оборудования и станков. Разбивочные работы на этом ведут с еще более высокой точностью геодезических измерений (1-0,1 мм и точнее).
Таким образом, при разбивке сооружений соблюдается общий принцип производства геодезических работ: от общего к частному. Однако, точность выполнения этих работ повышается от первому к третьему этапу.
