3. Газоразрядные и плазменные уои
Принцип действия классического газового разряда заключается в следующем: при приложении к электродам напряжения в области катодного слоя образуется значительный объемный разряд, приводящий к существенному перераспределению потенциала вдоль разряда. В поле этого заряда ускоряются электроны, которые ионизируют газ. Потеряв энергию, эти, а также вторичные электроны дрейфуют к аноду. В пределах фарадеева темного пространства они вновь набирают энергию, достаточную для ионизации атомов, вследствие чего образуется положительный столб. На рис. 6 условно показан внешний вид и распределение параметров вдоль разряда.

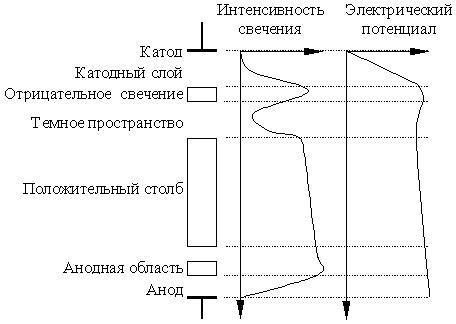

Рис. 6. Распределение параметров в тлеющем разряде
Знаковый (цифровой) ГРП с холодным катодом и общим анодом, выполненным в виде сетчатой пластины, представлен на рис. 7.
Рис. 7. Газоразрядный индикаторный прибор
Стеклянный баллон индикатора заполнен неоном. При подаче между анодом и одним из катодов напряжения, превышающего по величине напряжения зажигания разрядного промежутка, возникает тлеющий разряд, охватывающий всю поверхность катода, в результате чего отображается соответствующая цифра.
Плоско-панельные индикаторы УОИ реализуются посредством плазменных дисплеев.
В большинстве плазменных дисплеев используется ультрафиолетовое (УФ) излучение, исходящее из области отрицательного свечения. Это излучение возбуждает фотолюминофорное покрытие, генерирующее видимый свет.
ПлазменныеУО относятся к классу матричных индикаторов, в которых управление ячейками производится в простейшем случае с помощью двух перпендикулярных систем электродов. При приложении к вертикальному и горизонтальному электродам напряжений, в сумме превышающих напряжение зажигания, в ячейке возникает газовый разряд, ограниченный барьерами. УФ излучение газового разряда возбуждает фотолюминофор, излучающий свет красного, зеленого или синего цвета. Люминофор обычно наносится на дно и боковые стенки ячейки, а иногда - тонким полупрозрачным слоем и на потолок ячейки. Верхняя система электродов делается прозрачной или достаточно узкой для того, чтобы не препятствовать выходу света. Три или четыре ячейки с разными цветами свечения образуют квадратный пиксель, как это показано на рис. 10.
Рис.10. Различные конфигурации пикселя
23. Лазерные и голографические уои
Представляют интерес следующие свойства излучения лазеров: пространственная когерентность, временная когерентность, цвет и яркость.
Когерентность — высокая степень согласованности фаз колебаний, образующих волновой фронт. Пространственная когерентность означает жесткую взаимосвязь фаз колебаний в двух точках пространства, лежащих в плоскости, перпендикулярной фронту волны. Временная когерентность означает жесткую взаимосвязь фаз колебаний, разделенных временным интервалом, и равнозначна узкополосности по частоте.
Лазер представляет собой когерентный источник света. Путем подбора трех источников света с соответствующими основными цветами и введения их в схему аддитивного образования цветов можно воспроизвести широкую гамму цветов.
На рис. 13 показана схема УОИ с использованием лазера. Вспомогательное оборудование обеспечивает управление процессом отображения информации, а также долговременное и кратковременное ее хранение.
Рис. 13. Устройство отображения информации с использованием лазера:
Л-лазер; МО -оптический модулятор; Д- дефлектор; СУМ- схема управления модулятором; СУД -схема управления дефлектором; ИП- источник питания; Э -экран; БЗУ- буферно-преобразовательное запоминающее устройство.
При отображении информации используют способ «последовательной выдачи», когда луч лазера последовательно обходит все точки поверхности экрана, либо способ «выборочного отображения», когда луч лазера направляется только на те элементы экрана, в которые вводится информация.
Модулятор света предназначен для наложения изменяющейся во времени информации на излучение лазера путем изменения во времени его яркости.
Если изменения информации синхронизированы с перемещением луча дефлектором, то информация превращается в зрительно воспринимаемое изображение.
Многоцветное изображение может быть получено использованием нескольких лазеров, работающих параллельно и имеющих различные спектральные линии излучения, причем у каждого лазера своя система отклонения, настроенная на соответствующую линию излучения.
В настоящее время находят применение голографические индикаторы. В наиболее общем виде идея голографии может быть сформулирована так - если каким-то способом точно зафиксирована структура светового поля, исходящего от объекта и записать ее на какой-либо носитель, а затем восстановить это поле с достаточной точностью, то наблюдатель не сможет различить, наблюдает ли он сам объект или же эту имитацию.
Голография - это чисто оптический процесс, но по объему информации, записываемой и участвующей в этом процессе, голография может сравниться с любым суперкомпьютером.
Основная физическая идея состоит в том, что при наложении двух световых пучков, при определенных условиях, может возникать интерференционная картина, то есть, в пространстве возникают максимумы и минимумы интенсивности света (это подобно тому, как две системы волн на воде при пересечении образуют чередующиеся максимумы и минимумы амплитуды волн).
Для того чтобы эта интерференционная картина была устойчивой какое-то время, и ее можно было записать, эти два пучка должны обладать определенными свойствами. Оптики говорят, что они должны быть взаимно когерентными. Для простоты скажем, что у них должна быть одна и та же длина волны, и кроме этого, за время регистрации должна быть одна фаза колебаний, то есть колебания светового поля должны быть синхронными.
Самая простая схема съемки голограммы представлена на рис.14.
Рис. 14. Схема записи пропускающей голограммы
Лазерный луч расщепляется на два пучка, расширяется оптикой, чтобы осветить весь объект целиком, один пучок, который называется "объектным", направляется на объект, освещая его так, чтобы отраженное от него излучение попадало на фотопластинку. Второй пучок, который называют "опорным", направляется прямо на фотопластинку. Эти два пучка будут интерферировать на поверхности фотопластинки и после проявления ничего полезного на поверхности этой пластинки не видно. При рассмотрении под микроскопом поверхность пластинки будет покрыта множеством интерференционных линий, колец. Это и есть запись структуры волнового поля, отраженного объектом или технология изготовления так называемой "пропускающей" голограммы.
Если теперь эту голограмму осветить пучком лазерного света (на просвет, отсюда и название - пропускающая), смотри рис.15, то можно увидеть восстановленное изображение, которое будет находиться точно в том месте, где ранее, при съемке, находился объект. А произошло следующее - чистый лазерный свет, проходя через фотопластинку с записанной ранее структурой светового поля приобретает все свойства светового потока, который ранее, при записи, отражался объектом. И наблюдатель видит этот объект - причем полностью объемным.
Рис. 15. Схема восстановления изображения, записанного на пропускающей голограмме
