Расчет показателей надежности технологической линии

При расчете показателей надежности технологической линии используются следующие обозначения: Т_i – средняя наработка на отказ i-го объекта; Т_вi – среднее время восстановления i-го объекта; К_гi – коэффициент готовности i-го объекта; П_i – техническая производительность i-го объекта, м³/ч ; Т – средняя наработка на отказ системы; Т_в – среднее время восстановления системы; К_г – коэффициент готовности системы.

При вычислении показателей надежности подсистемы рекомендуется добавлять к обозначению индексы, соответствующие обозначению подсистемы.

Н

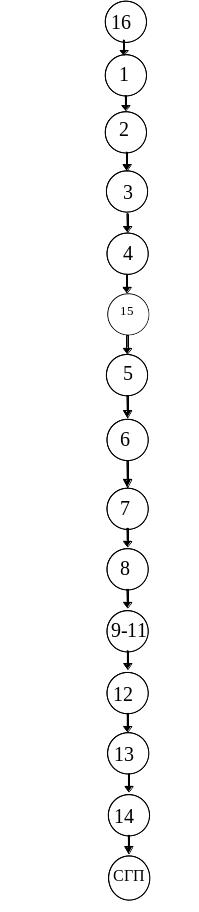

Рис. 2. Эквивалентная структурно-логическая схема технологической линии по производству стеновых панелей

апример, для параллельно работающих объектов с номерами 3, 4 и 5 коэффициент готовности следует обозначить К_{г 3-5}.

Для определения коэффициента готовности всей технологической линии необходимо:

1. Определить коэффициент готовности каждого объекта системы по исходной структурно-логической схеме.

2. Определить коэффициенты готовности последовательно для всех типовых узлов, выделенных на структурно-логической схеме.

3. Определить коэффициент готовности всей системы по эквивалентной структурно-логической схеме.

Расчет коэффициента готовности объекта

Коэффициент готовности объекта К_гi определяется по формуле

. (1)

Значения Т_i и Т_вi приведены в таблице исходной информации о надежности. Результаты вычислений заносятся в таблицу.

Пример. Для исходных, данных приведенных в таблице прил. 2 по формуле (1) выполнен расчет коэффициентов готовности объектов. Результаты приведены в табл. 1.

Расчет коэффициента готовности при параллельном соединении объектов

При параллельном соединении объектов система отказывает только при отказе всех объектов. При отказе одного объекта падает производительность, но отказ системы не наступает.

Таблица 1

Результаты вычислений коэффициентов готовности объектов

№ п/п	Наименование оборудования	Т, ч	Тв, ч	Кгi
1	Бункер с прицепом	62	2	0,9688
2	Эстакада	102	2	0,9808
3	Портал самоходный	71	1	0,9861
4	Бетоноукладчик	92	1	0,9892
5	Форма	80	0,5	0,9938
6	Виброплощадка Q=15 т	52	2	0,9630
7	Отделочная машина	65	1,5	0,9774
8	Передаточная тележка Q=20 т	85	1,5	0,9827
9	Щелевая камера	70	3	0,9589
10	Щелевая камера	70	3	0,9589
11	Щелевая камера	70	3	0,9589
12	Передаточная тележка Q=20 т	91	1,2	0,9870
13	Кран консольный Q=3,2 т	70	1	0,9859
14	Кран мостовой электрический Q=16 т	80	3	0,9639
15	Арматурный цех	91	3	0,9681
16	БСЦ	116	3	0,9748

Рассмотрим систему из n параллельно соединенных объектов.

Если нет другой информации о производительности объектов, П_i определяются как n - я часть технической производительности параллельной системы П_сист:

.

Коэффициент готовности параллельного соединения К_г(1-n) определяется по формуле:

. (2)

Если производительность объектов в соединении равна, то .

Пример. Необходимо определить коэффициент готовности параллельного соединения из трех объектов К_г(9-11) по формуле (2).

Можно принять, что щелевые камеры имеют одинаковую часовую производительность м³/ч. Результаты вычислений представлены в табл. 2.

Таблица 2
