Технічні відомості
Більшість мереж GSM працюють у діапазоні 900 МГц або 1800 МГц. Деякі країни Америки використовують діапазони 850 МГц та 1900 МГц, оскільки стандартні діапазони 900 та 1800 МГц зайняті іншими системами.
Діапазони 400 та 450 МГц використовуються у деяких країнах (включаючи країни Скандинавії та деякі острівні країни).
При роботі у стандартному діапазоні 900 МГц використовуються діапазон 890—915 МГц для зв'язку від терміналу до базової станції, та 935—960 МГц для зв'язку від базової станції до терміналу. У деяких країнах діапазон частот GSM-900 був розширений до 880—915 Мгц (MS - BTS) і 925—960 Мгц (BTS - MS), завдяки чому максимальна кількість каналів зв'язку збільшилася на 50. Така модифікація була названа E-GSM (extended GSM).
Смуга у 25 МГц ділиться на 124 канали (несучі), кожен шириною у 200 кГц. Часове розділення каналів (TDMA) дозволяє у кожному каналі розміщувати вісім повно швидкісних (full-rate) чи шістнадцять напівшвидкісних (half-rate) голосових каналів.
Стандарт GSM використовує декілька голосових кодеків, що дозволяють передавати голосовий канал шириною 3.1 кГц на швидкостях від 5.6 до 13 кбіт/с.
Обладнання gsm Базова антена стандарту gsm

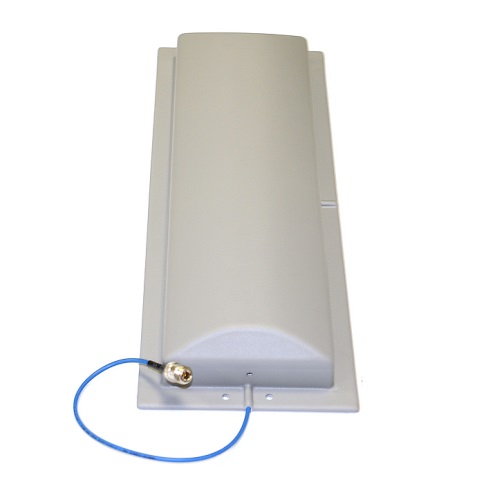

Рис. 15. Секторна антена RAO-14GL-70
Секторна антена RAO-14GL-70 забезпечує зону покриття сектором 70 і має велике співвідношення "вперед/назад". Антена виконана в пластиковому корпусі і має всепогодне виконання. Посилення 14 дБ. Антена RAO-14-GL70 використовується для роботи у складі системи посилення сигналу стільникових операторів МТС, Білайн, Мегафон, TELE2 в частотному діапазоні GSM-900МГц.
Антена має кабельні виходи, що дуже зручно при герметизації роз'ємів (у випадку вуличного монтажу антени) і кріплені антени як на трубі, так і на стіні будинку.
Технічні характеристики:
Діапазон частот, МГц |
890-960 |
Коефіцієнт підсилення, дБ |
14 |
Поляризація |
вертикальна |
Коефіцієнт стоячої хвилі по напрузі (КСХН) |
1,5 |
Електричний нахил променя |
5º |
Вхідний опір, Ом |
50 |
Роз'єм |
N-мама на кабельному виводі |
Габаритні розміри: довжина,ширина,висота, мм |
204x63x1018 |
Маса, кг |
2,7 |
Кріплення |
На мачту 30-220 мм хомутами "Norma" або кріпленням СР-55D, CP-115, CP-220 |
Допустима потужність, Вт |
50 |
Сектор випрмінювання в H-площині (-3 dB) |
70º |
Сектор випрмінювання в Е-площині (-3 dB) |
15° |
Допустима швидкість вітру, м/с |
55 |
Матеріал випромінювачів |
алюміній |
Матеріал і колір РПУ |
мідь |
Ціна, грн. |
2 000 |
Антени абонентські ss-1d, su-12d, su-15d
а
)
б)
Е
-площина
H-площина
в
)
Е
-площина
H-площина

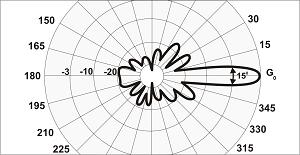

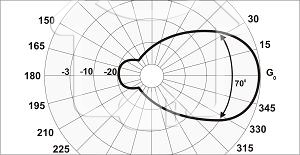

Рис. 16. Абонентські антени та їх діаграми спрямованості:
а) SS-1D; б) SU-12D; в) SU-15D
Абонентські антени SU-12D і SU-15D призначені для вуличного використання при побудові мереж DECT. Завдяки своїй конструкції (антенної решітки з пасивних і активних "патчевих" елементів) антени мають підвищене посилення і забезпечать надійний зв'язок будь-якому віддаленому абоненту. Антени мають кабельний вихід, що дуже зручно при герметизації роз'єму і кріпленні антени як на трубі, так і на стіні будівлі. Для підключення антен до базової станції або DECT-репітери використовуйте фідери і джампери нашого виробництва, спеціально розраховані на передачу енергії з мінімальними втратами. Панельний роз'єм N-мама розміщений на зворотному боці антени. Елементи кріплення зміщені в бік для зручності герметизації роз'єму.
Технічні характеристики:
Модель |
SS-1D |
SU-12D |
SU-15D |
Діапазон частот, МГц |
1880-1900 |
1880-1900 |
1880-1900 |
Коефіцієнт підсилення, дБ |
1 |
12 |
15 |
Поляризація |
вертикальна |
вертикальна |
вертикальна |
Коефіцієнт стоячої хвилі по напрузі (КСХН) |
1,5 |
1.5 |
1.5 |
Вхідний опір, Ом |
Немає даних |
50 |
50 |
Габаритні розміри: довжина,ширина,висота, мм |
172х172х68 |
284х95х164 |
294х103х294 |
Маса, кг |
0,08 |
0,8 |
1,2 |
Роз’єм |
SMA (N-мама) |
N-мама на кабельному виведенні |
|
Кріплення |
на стелю з допомогою саморізів |
На стіну, на щоглу 30-220 мм хомутами "Norma" або кріпленням СР-550D, CP-115, CP-220 |
|
Допустима потужність, Вт |
10 |
10 |
10 |
Сектор випрмінювання в H-площині (-3 dB) |
360° |
30° |
30° |
Сектор випрмінювання в Е-площині (-3 dB) |
100° |
49° |
32° |
Допустима швидкість вітру, м/с |
Немає даних |
55 |
55 |
Матеріал випромінювачів |
друкована плата |
мідь |
мідь |
Матеріал і колір РПУ |
білий полістирол |
сірий АБС-пластик |
сірий АБС-пластик |
Ціна, грн. |
221 |
718 |
923 |
Виходячи з вище наведеної таблиці з характеристиками трьох антен нас більше влаштовує - SU-15D.
