Технологія gsm
Глобальна система мобільного зв'язку (англ. Global System for Mobile Communications, GSM) — міжнародний стандарт для мобільного цифрового стільникового зв'язку з розділенням каналу за принципом TDMA та високим рівнем безпеки за рахунок шифрування з відкритим ключем. Стандарт був розроблений під патронатом Європейського інституту стандартизації електрозв'язку (ETSI) наприкінці 80-х років.
У стандарті GSM застосовується GMSK модуляція. Стільникові телефони випускаються для 4 діапазонів частот: 850 МГц, 900 МГц, 1800 МГц, 1900 МГц
Опис компонентів мережі gsm
Мережа GSM ділиться на 3 основні частини. Мобільні станції (MS), які переміщуються з абонентом. Підсистема базових станцій (BSS), яка керує радіолінією зв’язку з мобільною станцією. Підсистема комутації (SSS), головна частина якої – центр комутації мобільного зв’язку (MSC). Кожна із цих підсистем містить у собі ряд функціональних пристроїв, які, у свою чергу є компонентами мережі мобільного радіозв'язку.
На Рис. 9. представлені основні елементи, що входять до складу системи GSM.

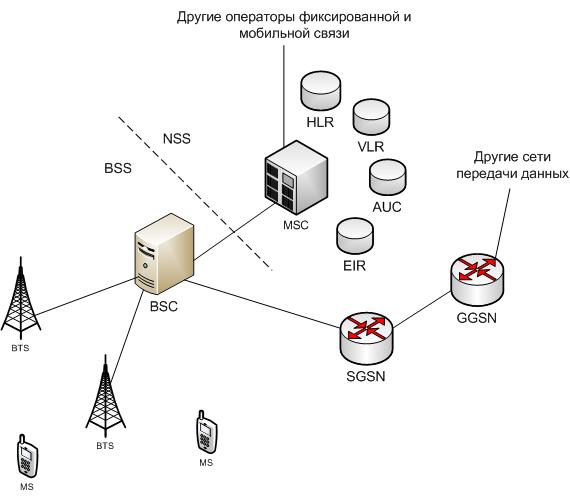

Рис. 14. Структура системи стільникового зв'язку стандарту GSM
Нижче наведені розшифровки скорочень, наведених на рис. 12.
Таблиця 1. Скорочення, що використовуються в стандарті GSM
AUC |
Authentication Center |
Центр аутентификации (перевірки дійсності абонента) |
BSC |
Base Station Controller |
Контролер базових станцій |
BTS |
Base Transceiver Station |
Приёмопередающая базова станція |
EIR |
Equipment Identity Register |
Регістр ідентифікації встаткування |
HLR |
Home Location Register |
Опорний регістр місця розташування |
MS |
Mobile Station |
Мобільна станція |
MSC |
Mobile services Station Center |
Центр комутації мобільного зв'язку |
NMC |
Network Management Center |
Центр керування мережею |
OMC |
Operation and Maintenance Center |
Центр технічного обслуговування |
VLR |
Visitor Location Register |
Візитний регістр |
Підсистема ВSS відповідає за всі функції, що ставляться до радіо інтерфейсу. Ця система містить у собі наступні функціональні блоки:
Контролер базових станцій (BSC)
Базову станцію (BTS)
Підсистема SSS виконує функції обслуговування викликів і встановлення з'єднань, а також відповідає за реалізацію всіх призначених абонентові послуг. SSS містить у собі наступні функціональні пристрої:
Центр комутації мобільного зв'язку (MSC)
Опорний регістр місця розташування (HLR)
Візитний регістр (VLR)
Центр аутентифікації (AUC)
Регістр ідентифікація устаткування (EIR).
Центр технічного обслуговування (OMC) виконує всі завдання по експлуатаційно-технічному обслуговуванню для мережі, наприклад, з нього проводиться спостереження за мережним трафіком, за аварійними сигналами від всіх мережних елементів.
З OMC доступ здійснюється як до підсистеми SSS, так і до підсистеми BSS. MS не належить ні до однієї із цих підсистем, але розглядається як елемент мережі.
Розглянемо перераховані елементи більш детально.
