Расчет выбросов оксида углерода

Масса выбросов оксида углерода (т/год, г/с):

М_СО = 0,001∙B∙K_СО∙Q_н^р∙(1 – q₄/100) (13.14)

где:

В - расход топлива, тыс. м³/год, т/год, л/с, г/с.

Q_н^р - низшая теплота сгорания топлива, МДж/м³ , МДж/кг

q₄ - потери теплоты от механической неполноты сгорания, %

К_СО - коэффициент, характеризующий выброс оксида углерода, на 1 ГДж теплоты, кг/ ГДж

K_CО = q₃∙ R, (13.15)

где:

q₃ - потери теплоты вследствие химической неполноты сгорания, %

R - коэффициент, учитывающий долю потери теплоты от механической неполноты сгорания, обусловленную наличием в продуктах сгорания оксида углерода. Принимаем для твердых топлив R = 1,0; мазута R = 0,65; природного газа R = 0,5.

При отсутствии эксплуатационных данных значения q₃, q₄, принимаем по табл. 2 [ 3 ] или [18 - 20] и др.

Расчет выбросов диоксида азота

Масса выбросов оксидов азота ( в пересчете на NO₂) в т/год, г/с

M_NO2 = 0,001∙B∙K_NО2∙Q_н^р∙(l-β), (13.16)

где:

В - расход топлива, тыс. м³/год, т/год, л/с, кг/с;

Q_н^р - теплота сгорания топлива, МДж/м³,МДж/кг;

K_NО2 - параметр, характеризующий массу оксидов азота, образующихся на 1 ГДж теплоты, кг/ГДж;

β - коэффициент, учитывающий степень снижения выбросов в результате применения технических решений.

Значение K_NО2 определяется по графикам (рис. 13.1, 13.2, 13.3) для различных видов топлив в зависимости от номинальной нагрузки котлоагрегатов. При нагрузке котла, отличающейся от номинальной, K_NО2 - следует умножать на (Q_ф/Q_н)^0,25 или (Д_ф/Д_н)^0,25, где Q_ф и Q_н - тепловая мощность, фактическая и номинальная, кВт ; Д_ф и Д_н соответственно фактическая и номинальная паропроизводительность, т/ч.

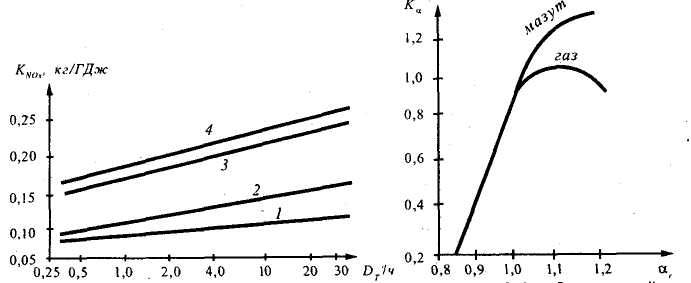

Рис. 13.1. Зависимость К_NОх от параметров котлоагрегатов для различных топлив. (Д - паропроизводительность).

Рис. 13.2. Поправочный коэффициент К_a.

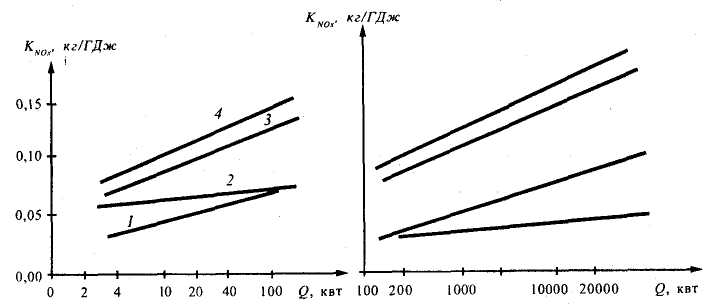

Рис. 13.3. Зависимость K_NOx от теплопроизводитсльности водогрейных котлов(тепловой мощности).

Расчет выбросов оксида серы

Расчет массы оксидов серы в пересчете на SO₂ (т/год, г/с), выбрасываемых в атмосферу вместе с дымовыми газами котлоагрегата в единицу времени, выполняется по формуле:

M_SO2=0,02∙B∙S^r∙(1-η^,_SO2)∙(1-η^,,_SO2), (13.17)

где:

В - расход, т/год, г/с (твердого и жидкого топлива); тыс.м³/год, л/с, (газообразного топлива);

S^r - содержание серы в топливе на рабочую массу, %, (для газообразного топлива в кг/100м³);

η^,_SO2 - доля оксидов серы, связываемых летучей золой топлива; принимается при сжигании сланцев эстонских и ленинградских равной 0,8; остальных сланцев - 0,5; для углей Канско - Ачинского бассейна - 0,2 (для березовских - 0,5); для торфа - 0,15; экибастузских углей - 0,02; прочих углей - 0,1; мазута - 0,02; газа - 0,0;

η^,,_SO2 - доля оксидов серы, улавливаемых в золоуловителе, принимается равной нулю для сухих золоуловителей, для мокрых - в зависимости от щелочности орошающей воды.

При наличии в топливе сероводорода расчет выбросов дополнительного количества оксидов серы в пересчете на SO₂ ведется по формуле:

М_SO2=1,88∙10^-2∙|H₂S| (13.18)

где: |H₂S|- содержание сероводорода в топливе, %.
