12.4.4. Выбор типа светильников общего назначения

Выбор светильников производят с учетом условий среды, норм на освещенность, высоты помещения, требований к качеству освещения.

Светильники можно классифицировать по следующим признакам:

1. По характеру распределения светового потока:

а) прямого света;

б) рассеянного света;

в) отраженного света.

2. По конструкции:

а) открытые;

б) закрытые;

в) влагозащищенные;

г) пыленепроницаемые;

д) для химической активной среды;

е) взрывозащищеннные для пожароопасных и взрывоопасных помещений.

В высоких помещениях с большим выделением пыли, дыма, когготи применяются "глубокоизлучатели" различных типов, в том числе с лампой ДРЛ. Для помещений средней высоты при нормальных условиях среды применяют глубокоизлучатели, а также светильники типа СО, универсаль, ОД. ОДР, ОДОР.

При тяжелых условиях среды (значительные выделения пыли, копоти и пр.) более надежны светильники типа СХ, ПУ и ПВЛ.

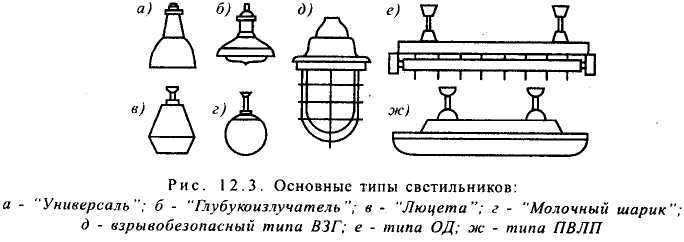

В административно-конторских и тому подобных помещениях в основном; применяют люминисцентные лампы: подвесные типа ШОД, ОД, ОДОР, потолочные. Основные типы светильников приведены на рис. 12.3.

Выбор светильников можно сделать по.таблицам П5-П7 (приложение).

12.4.5. Размещение светильников общего освещения

Размещения светильников общего освещения может быть симметричным по помещению или локализованным соответственно расположению рабочих мест. Правильное размещение светильников общего освещения по высоте и горизонтали обеспечивает:

а) предохранение глаз работающих от действия блесткости;

б) создание достаточной и равномерной освещенности;

в) экономичность осветительной установки.

Равномерное распределение светильников применяется примерно в следующих случаях:

а) в цехах, где работа возможна в любой точке помещения;

б) в цехах, где аппаратура, не имеющая высоких вертикальных частей, размещена симметрично по помещению;

в) при комбинированном освещении, когда общее освещение служит дополнительным к местному.

Локализованное размещение светильников необходимо применять там, где оборудование или условия работы не позволяют пользоваться местным освещением, а характер обслуживания или высокий уровень требуемой освещенности делает равномерное распределение светильников нецелесообразным. При использовании для общего освещения ламп накаливания симметричное размещение светильников по помещению может быт* прямоугольным и шахматным. При прямоугольном размещении светильников наиболее целесообразно расположение их по углам квадрата, где расстояния по длине и ширине равны. Если помещение имеет вытянутую (прямоугольную) форму, то светильники размещают по углам прямоугольника. В этом случае расстояние l между ними равно:

l = (la·lб)1/2, (12.13)

где:

la и lб - значения, которые понятны из рис. 12.4.

lб = 31/2·lа, (12.14)

Для обеспечения наилучших условий освещения при максимальной экономичности осветительной установки, необходимо соблюдать определенные соотношения расстояния между светильниками l и высотой подвеса над рабочей поверхностью Нр. Значение высоты подвеса светильника понято на рисунке 12.5. Эти соотношения установлены на основании учета особенностей размещения светильников и кривых светораспределения разных типов светильников. Их оптимальные и допустимые значения приведены в табл. 12.14 (первое число - оптимальное значение, второе - допустимое значение). Расстояние между светильниками l должно быть меньше двух высот подвеса светильников.

Светильники с люминисцентными лампами располагаются в основном рядами. При большой высоте помещения и необходимости создавать большие значения освещенности, устанавливают сдвоенные или строенные ряды светильников. Ряды следует ориентировать параллельно продольной оси здания, а в помещениях с боковым естественным освещением - параллельно стене с окнами (под l в данном случае понимается расстояние между рядами светильников) (рис. 12.4).
