Источники эмп диапазона 0 Гц-ЗкГц

Характерные параметры ЭМП источников этой группы представлены в табл. 9.7.

Таблица 9.7

Характерные параметры эмп источников диапазона 0 Гц-3 кГц

Источник

Напряженность электрического поля, В/м

Напряженность агнитного поля, А/м

ЛЭП6-35кВ

10 ÷ 5·102

0,1-2

ЛЭП ПОкВ

102 ÷ 3-103

0,1-20

ЛЭПЗЗОкВ

103 ÷ 5·103

10-100

Открытое распределительное устройство (ОРУ) подстанции 500 кВ

103 ÷ 5·104

10-100

Кабель электропитания подъезда жилого дома

до 3·102

до 20 мкТл

Линии электропередачи (ЛЭП). Несмотря на то, что электромагнитная энергия поля промышленной частоты 50 Гц в значительной мере поглощается почвой, напряженность поля под проводами ЛЭП и вблизи их может быть значительной. Напряженность полей под линией зависит от класса напряжения ЛЭП (электрическое поле), нагрузки (магнитное поле), от высоты подвески, расстояния между проводами, растительного покрова рельефа под линией.

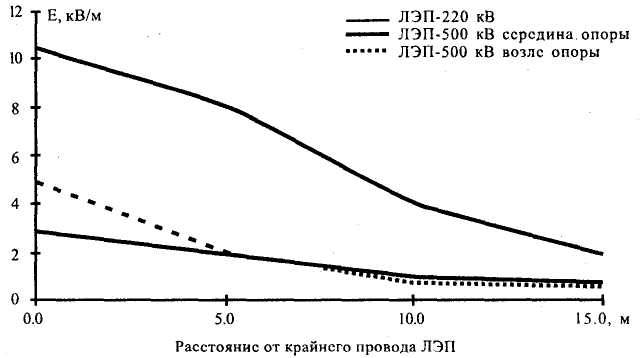

На рис. 9.2 показаны типичные графики распределения переменного электрического поля ЛЭП.

Рис. 9.2. Типичные графики распределения переменного электрического поля ЛЭП, высота 1,8 м от земли, ПДУ для населения 0,5 кВ/м.

Электротранспорт на электроприводе является мощным источником магнитного поля в диапазоне от 0 до 1000 Гц.

Работы в этой области только начинаются.

Максимальные значения магнитной индукции в пригородном электротранспорте достигают 75 мкТл; средние значения около 20 мкТл.

Средние значения на транспорте с приводом от постоянного тока зафиксированы на уровне 29 мкТл.

9.2.2.2. Источники эмп диапазона 3 кГц-300 гГц

Характерные параметры источников ЭМП этой группы приведены в табл. 9.8.

Таблица 9.8

Характерные параметры источников эмп диапазона 3 кГц-300 гГц*

Источники излучения

Частота излучения

Расстояние до точки излучения

Величина ЭМП

Мощность источника

Радиостанции НЧ

130-285 кГц

300 м

90 В/м

1,8 МВт

Радиостанции СВ

415-1606,5 кГц

50 м

450 В/м

1,8 МВт

Радиостанции KB

3,95-26,1 мГц

50 м

121В/м(40Вт/м2)

220 м

27,5В/м(2Вт/м2)

750 КВт

Ручные радиостанции типа

27 мГц

5 см

<1000 В/м

несколько Ватт

"Уоки-токи"

12 см

<0,2 А/м

<200 В/м

<0,1 А/м

Мобильные телефоны (сотовая связь)

20 мГц-2 ГГц

Н)см

300 В/м

47-68 МГц

1,5 км

5-^20 мВт/м:

Телевизионные передатчики

174-230 МГц

470-890 МГц

Радиостанции FM

87,5-108 МГц

1,5 км в зоне действия системы

50 мВт/м2

100 КВт

Системы охраны

0,9-10 ГГц

<2 мВт/м2

1-10 ГГц 9-35

0,1-10 Вт/м2

0,2-20 КВт

Радиолокаторы стационарные

ГГц 2,45 ГГц

0,1-1,0 км

<250мВт/м2

0,5-100 МВт

Радиолокационные системы службы слежения авиатранспорта

3 м 10м5

<10мВт/м2

см 1 м

10-50 Вт/м2

Установки СВЧ-нагрева

<0,25 мВт/м2

* По данным Международного комитета по защите от нсионизирующих излучений, 1996 г.

Функциональные передатчики. Передающие радиоцентра (ПРЦ) размещаются в специально отведенных для них зонах и могут занимать довольно большие территории (до 1000 га). По своей структуре они включают в себя одно или несколько технических зданий, где находятся радиопередатчики, и антенные поля, на которых располагаются до несколько десятков антенно-фидерных систем (АФС).

Зону возможного неблагоприятного действия ЭМП, создаваемых ПРЦ, можно условно разделить на 2 части.

Первая - это собственно территория ПРЦ где размещены все службы, обеспечивающие работу радиопередатчиков и АФС. Это территория охраняется и на нее допускаются только лица, профессионально связанные с обслуживанием передатчиков, коммутаторов и АФС. Вторая часть зоны - это прилегающие к ПРЦ территории, доступ на которые не ограничен, где могут размещаться различные жилые постройки. В этом случае возникает угроза облучения населения, находящегося в этой части зоны.

Телевизионные передатчики. Телевизионные передатчики располагаются, как правило, в городах. Передающие антенны размещаются, обычно, на высоте от 110 м.

Типичные значения напряженности электрического поля могут достигать 15 В/м на расстоянии 1 км от передатчика мощностью 1 МВт.

Системы сотовой связи. Она состоит из сети базовых станций и ручных персональных радиотелефонов. Базовые станции расположены на расстоянии от 1 до 15 км друг от друга, образуя между собой так называемые "соты" посредством радиорелейной связи. Базовые станции обеспечивают связь с персональными ручными радиотелефонами на частотах 450, 800, 900, 1800 МГц. Частота и вид модуляции зависят от типа систем сотовой связи. Основные системы в России: NMT-450, AMPS-DAMPS, GSM.

Мощность передатчиков базовых станций находятся в диапазоне от 2,5 Вт до 320 Вт. Наиболее часто используются передатчики мощностью 40 Вт.

Антенны базовых станций устанавливаются на высоте 15-50 м от поверхности земли. Чаще всего они устанавливаются на крышах зданий.

Типичные уровни излучения базовых станций приведены в табл. 9.9.

Индивидуальные мобильные средства связи делятся на ручные телефоны и телефоны, установленные на автомобилях.

Антенны автомобильных средств мобильной связи устанавливаются на разных плоскостях автомобилей. С учетом повышенной мощности передатчиков уровни ЭМП могут быть повышенными. В связи с этим необходим тщательный выбор места установки антенны.

Ручные телефоны сотовой связи имеют мощность от 0,2 до 7 Вт. Выходная мощность коррелируется с системой, а точнее с частотой, на которой она работает. Чем выше частота, тем меньше выходная мощность.

Таблица 9.9
