2.3.2. Перевірка встановлення сферичного (круглого) рівня.
► ПРОЦЕДУРА повірки та юстирування ( рис.4.7. ).
1.Виконують перевірку і юстування циліндричного рівня і ретельно приводять інструмент до горизонту по циліндричному рівню.
2.Перевіряють положення бульбашки круглого рівня. Якщо бульбашка залишається в центрі, юстирування не потрібне. Якщо ж вона зміщується з центру, виконують юстування наступним чином:
- спочатку визначають, в яку сторону від центру змістилася бульбашка. За допомогою юстирувальної шпильки ослабляють котирувальний гвинт круглого рівня з боку, протилежного напрямку зсуву бульбашки, і таким чином поміщають бульбашку в центр;
Рис. 4.7
- повертають гвинти так, щоб вони були однаково затягнуті, і бульбашка опинилася в центрі кола;
- переконуються, що всі гвинти однаково затягнуті;
- не затягуйте гвинти занадто сильно, щоб не пошкодити круглий рівень.
2.3.3 Дослідження і виправлення місця нуля компенсатора.
Якщо виведений на екран кут нахилу відрізняється від 0 ° (місце нуля), інструмент не точно приведений до горизонту. Це негативно позначиться на точності кутових вимірів. Щоб усунути помилку місця нуля компенсатора, виконують наступні процедури:
► ПРОЦЕДУРА повірки.
1. Ретельно приводять інструмент до горизонту. При необхідності проводять перевірку і юстування циліндричного рівня.
2. Встановлюють нульовий відлік по горизонтальному кругу. Двічі натискають [УСТ_0] на першій сторінці режиму вимірювання, щоб встановити нульовий відлік по горизонтальному кругу.

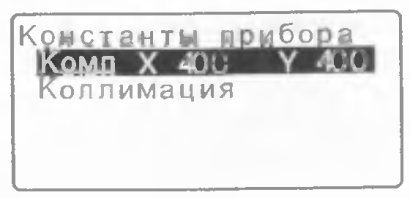

3.Виводять екран <Компенсатор> . Вибирають пункт "Константы прибора" в екрані режиму конфігурації, щоб відобразити поточні значення поправок в напрямку X (напрямок візування) і в напрямку Y (вісь обертання зорової труби).
Вибирають
пункт «Комп
X Y» і
натискають {
} для виводу кутів нахилу в напрямках X
і Y.

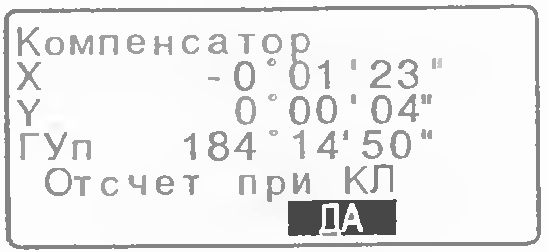

4.Чикають декілька секунд поки вивід на екран стабілізується , потім знімають автоматично скомпенсовані кутові відліки Х1 і Y1.
5.Повертають верхню частину інструмента на 180°. Послабляють горизонтальний закріплюючий гвинт і повертають інструмент на 180 °, орієнтуючись по виведеному на екран відліку по горизонтальному кругу, потім затискають горизонтальний закріплювальний гвинт.
6.Чекають кілька секунд, поки вивід на екран стабілізується , потім зчитують автоматично скомпенсовані кутові відліки Х2 і Y2.
7.У цьому положенні приладу обчислюють величини відхилень (помилка місця нуля компенсатора).
Хвідх. = (Х1 + Х2) / 2 (4.4)
Yвідх. = (Y1 + Y2) / 2
Якщо любе з відхилень перевищує ± 20", юстують прилад як описано нижче.
Якщо величини відхилень лежать в межах ±20", юстирування не потрібне. Натискають {ESC} для повернення в екран <Константы прибора>.
► ПРОЦЕДУРА юстировки.
8.Зберігають величини Х2 і Y2. Натискають [ДА] для обнуління відліку по горизонтальному кругу. На екран виводиться повідомлення "Отсчет при КП" (Спостерігають при крузі право).
9.Повертають верхню частину інструмента на 180 °.

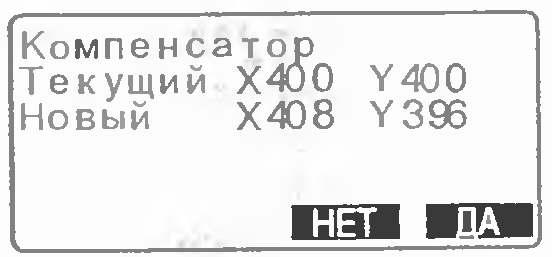

10. Чекають кілька секунд, поки вивід на екран стабілізується , потім зберігають автоматично скомпенсовані кутові відліки Х1 і Y1. Натискають [ДА] для зберігання кутових відліків Х1 і Y1. Відображаються нові значення поправок:
11. Переконайтеся, що величини находяться в діапазоні юстування. Якщо обидві величини знаходяться в межах 400 ± 30, натискають [ДА], щоб оновити місце нуля компенсатора. Буде відновлений екран <Константы прибора>. Якщо значення виходять за діапазон юстування, натискають [НЕТ] для скасування юстирування і повернення в екран <Константы прибора>, то відправляють в ремонт.
► ПРОЦЕДУРА повторної перевірки.
12. Натискають клавішу { } в екрані <Константы прибора>.
13. Чекають декілька секунд поки вивід на екран стабілізується , потім зчитують автоматично скомпенсовані кутові відліки ХЗ і Y3.
14. Повертають верхню частину інструмента на 180 °.
15. Чекають кілька секунд, поки вивід на екран стабілізується, потім зчитують автоматично скомпенсовані кутові відліки Х4 і Y4.
16. У цьому положенні інструменту обчислюють величини відхилень (помилка місця нуля компенсатора).
Хвідх. = (ХЗ + Х4) / 2 (4.5)
Yвідх. = (Y3 + Y4) / 2
Якщо обидві величини знаходяться в межах ± 20 ", юстирування завершено. Натискають {ESC} для повернення в екран <Константы прибора>.
Якщо будь-яке з відхилень (Хвідх., Yвідх.) перевищує ± 20 ", повторяють процедури повірки та юстування спочатку. Якщо різниця виходить за межі ± 20" після 2-3 повторень процедури юстування, відправляють в ремонт.
