2.2.3. Визначення середньої квадратичної похибки вимірювання горизонтальних і вертикальних кутів електронним тахеометром.
Середню квадратичну похибку вимірювання горизонтальних і вертикальних кутів визначають на коліматорному або автоколіматорному стенді. Виконують багаторазове (не менше від шести прийомів) вимірювання горизонтального кута, що має 90±30°. Під час вимірювання вертикального кута тією самою кількістю прийомів візирний промінь повинен бути нахилений до горизонту не менше ніж на ±20°.
Середню квадратичну похибку вимірювання горизонтального і вертикального кута визначають згідно із залежністю
де
– відхилення результатів вимірювання
горизонтального (вертикального) кута
від їхнього середнього арифметичного
значення; n - кількість прийомів.
Середню квадратичну похибку визначають окремо для горизонтального mVr і вертикального mVB кутів. Її значення не повинно перевищувати допустимих величин, які вказані у експлуатаційній документації.
2.2.4. Дослідження внутрішньо крокової похибки інтерполяції періоду растра електронного тахеометра.
Внутрішньокрокову похибку інтерполяції у межах одного періоду растра досліджують, застосовуючи «взірцевий» теодоліт, який має вищий клас точності вимірювання кутів порівняно з досліджуваним електронним тахеометром. Наприклад, для дослідження тахеометра GTS-233 можна використати теодоліт ЗТ2КП.
Досліджуваний тахеометр і теодоліт встановлюють співвісно зоровим трубам – труба в трубу. Прилади приводять у робочий стан і фокусують зорову трубу теодоліта на нескінченність. Перехрестя сітки ниток зорової труби електронного тахеометра суміщають із перехрестям сітки ниток зорової труби теодоліта. Відлічують, наприклад, горизонтальний круг обох приладів. Навідним гвинтом горизонтального круга змінюють відлік в електронному тахеометрі на 10", а навідним гвинтом теодоліта суміщають зображення його сітки ниток з сіткою ниток тахеометра. Відлічують у теодоліті. Вимірювання повторюють щоразу збільшуючи (зменшуючи у зворотному ході) відлік електронного тахеометра у межах найменшого періоду диска растра. Обчислюють внутрішньокрокову похибку ∆= βтах - βтеод Будують графік ∆β , на якому вказують розмах внутрішньокрокової похибки ∆тах і значення кута β, за якого буває цей розмах.
2.3. Перевірки та дослідження електронного тахеометра серії sokkia set 610.
Окремо розглянемо перевірки та дослідження електронного тахеометра SOKKIA SET 610.
Рис. 4.4. Електронний тахеометр SOKKIA SET 610.
2.3.1. Перевірка встановлення циліндричного рівня.
Ампула рівня зроблена зі скла і, отже, чутлива температурним змінам або ударам. Перевірте і юстируйте рівень, як зазначено нижче.

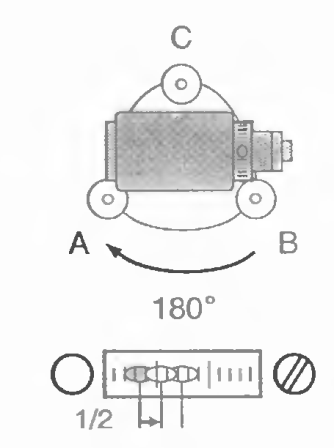

► ПРОЦЕДУРА повірки та юстирування ( рис.4.5. )
Приводять інструмент до горизонту і перевіряють положення бульбашки циліндричного рівня. Повертають верхню частину інструмента на 1800 і перевіряють положення бульбашки. Якщо бульбашка залишилася на місці, то юстировка не потрібна. Якщо бульбашка змістилася з центру, виконують юстування наступним чином:
Рис. 4.5.
прибирають половину зміщення бульбашки обертанням підйомного гвинта.

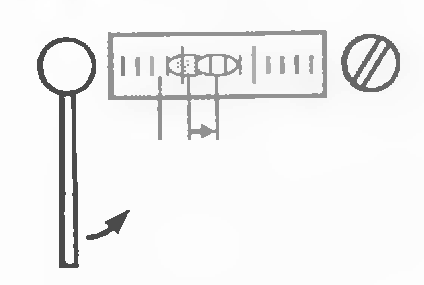

прибирають остаткову половину зміщення бульбашки, обертаючи юстировочний гвинт циліндричного рівня шпилькою. Коли юстировочний гвинт повертається проти годинникової стрілки, бульбашка рухається від нього ( рис.4.6.).
Рис.4.6
повертають верхню частину інструмента і продовжують юстування до тих пір, поки при будь-якому положенні інструменту бульбашка буде залишатися в центрі. Якщо бульбашка не залишається в центрі навіть при повторному юстуванні, відправляють прилад в ремонт.
