2.1.7. Комплексна перевірка і юстування електронних тахеометрів серії tps 1200.

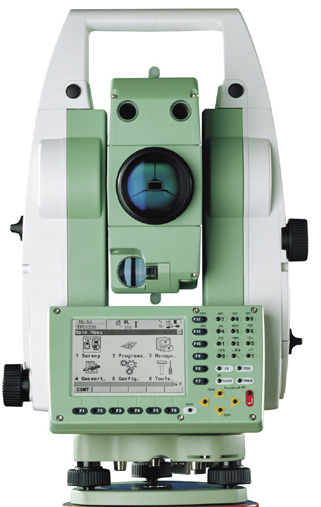

Рис. Електронний тахеометр серії TPS 1200.
У керівництві з експлуатації електронних тахеометрів серії TPS 1200 комплексну перевірку подають як таку, що дає можливість одночасно визначити і ввести у пам'ять приладу значення поздовжньої і поперечної похибки компенсації; місця нуля вертикального круга і колімаційної похибки. Приклад подається для приладів, що мають програмне забезпечення російською мовою.
Прилад встановлюють на віброзахищеній основі і приводять у робочий стан за сферичним та електронним рівнем.
У головному меню вибирають "Инструм.../Поверки и Юстировки...", а у ньому розділ "Поверки и Юстировки". У підрозділі "Комплекс (прод, поп, МО, с) -- "Комплексные поверки І". За будь-якого положення круга зорову трубу наводять на відбивач, встановлений на віддалі від тахеометра не менше ніж 100 м. Негоризонтальність лінії візування не повинна перевищувати ±9 . Натискають ИЗМЕР (F1). Тахеометр виконує вимірювання. Після їхнього закінчення зорову трубу переводять через зеніт, знову спрямовують на відбивач (автоматизовані тахеометри самі змінюють круг) і натискають ИЗМЕР (F1). На дисплеї висвітиться рядок "Кол-во измерений", тобто кількість виконаних прийомів вимірювань (один прийом - вимірювання КП і КЛ). Рядок "δ І Выч:" та аналогічні вказують значення похибок для юстувань, які обчислені як середні квадратичні похибки з ряду вимірювань. Обчислення їх починається після виконання двох прийомів. Якщо яка-небудь похибка перевищує допустиме значення, вимірювання повторяють. Якщо необхідно виконати ще один чи декілька прийомів, натискають на ИЗМЕР (F5). Після закінчення вимірювань для його введення нових значень похибок у пам'ять приладу, тобто для його юстування, треба натиснути ПРОД (F1) при встановленому "Да".
Якщо значення якої-небудь похибки перевищує допустиме, а повторні декількаразові вимірювання це підтверджують, поправка звичайно не вводиться, а прилад необхідно передати у сервісну службу фірми для юстування.
2.1.8. Перевірка положення осі обертання зорової труби електронних тахеометрів серії tps 1200.
Цю перевірку виконують після комплексної перевірки. Прилад приводять у робочий стан.
У головному меню вибирають "Инструм./Поверки и Юстировки...", а у розділі "Поверки и Юстировки..." вибирають "Поверка оси вращ. рубы І". Зорову трубу наводять на відбивач, що встановлений на віддалі від тахеометра не менше за 100 м, так, щоб візирний промінь був нахилений до горизонтальної площини не менше ніж на 27°. Вимірювання починають за будь-якого положення круга. Натискають на ИЗМЕР (F1). Тахеометр виконує вимірювання. Після їхнього закінчення зорову трубу переводять через зеніт, знову спрямовують на відбивач (автоматизовані тахеометри самі змінюють круг) і натискають ИЗМЕР (F1). На дисплеї висвітиться рядок "Кол-во измерений", тобто кількість виконаних прийомів вимірювань. Рядок "о~ Ось вр. тр:" показує похибку за нахил осі обертання зорової труби, обчислену як середню квадратичну похибку після виконання двох прийомів.
Якщо вона перевищує допустиму, вимірювання повторюють. Щоб виконати повторні вимірювання, необхідно натиснути ИЗМЕР (F5).
Після закінчення вимірювань для введення поправок у пам'ять приладу треба натиснути на ПРОД. (F1). Якщо значення похибки перевищує допустиме, а декількаразові повторні вимірювання це підтверджують, значення поправки звичайно не вводиться, а прилад необхідно передати у сервісну службу фірми для юстування.
