2.1.5. Визначення похибок та юстування електронних тахеометрів серії gts-230.

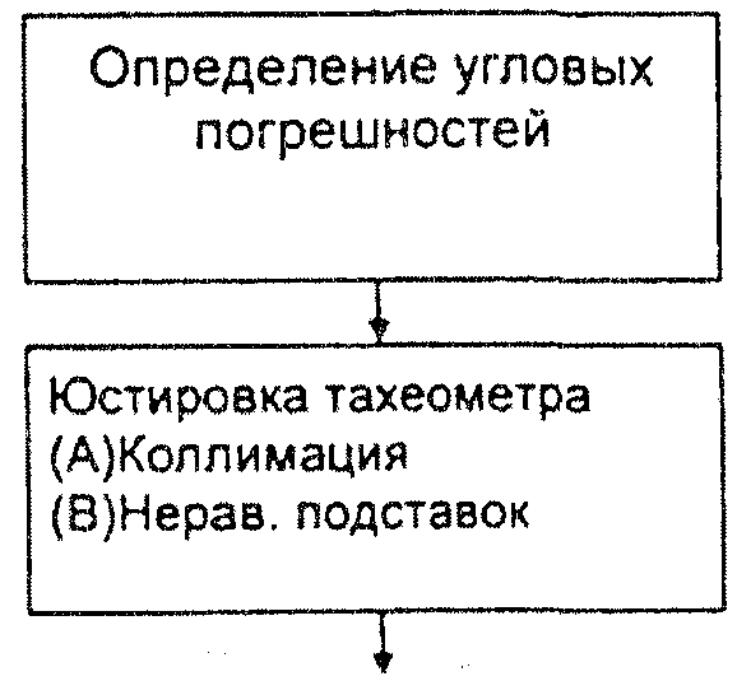

Натискають клавішу F1 і одночасно вмикають прилад. (Інформація на дисплеї).
Натискають клавішу F3.
Натискають клавішу F1.

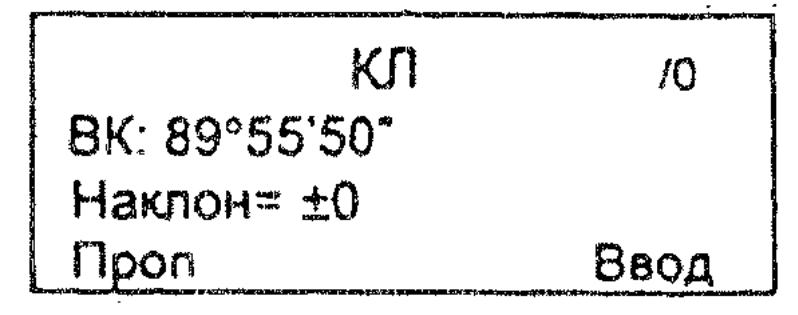

Зорову трубу КЛ наводять на точку, наприклад, А. Лінія візування не повинна мати кут нахилу, більший за ±3°. (Можна одержати середнє значення із 1... 10 вимірювань.
У прикладі - 5 вимірювань).

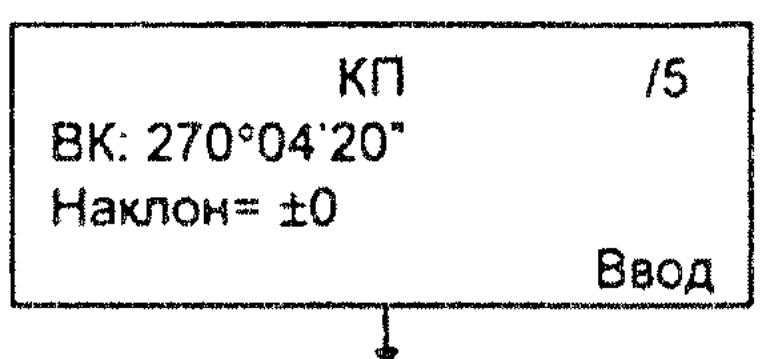

Натискають клавішу F4 ("Ввод"). Зорову трубу КП наводять на точку А. (Кількість вимірювань КЛ і КП мають збігатися).

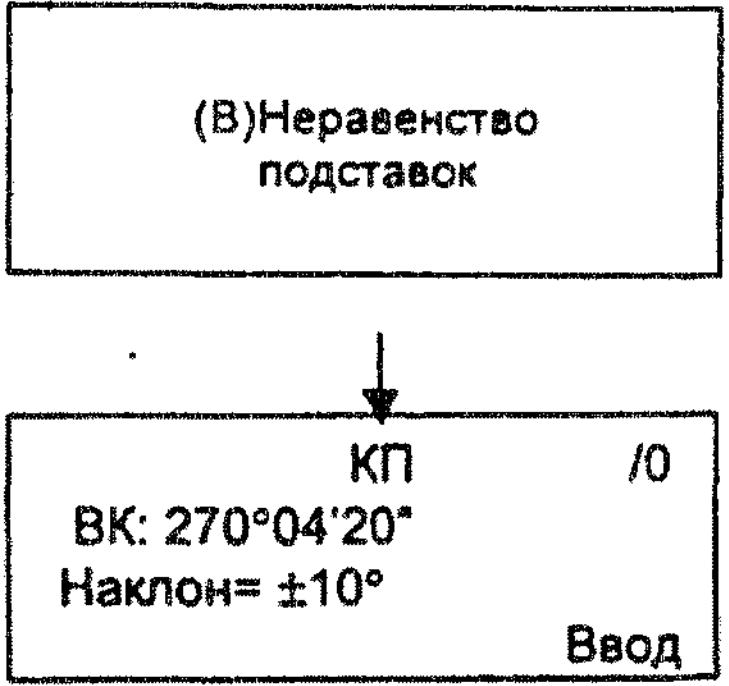

Натискають клавішу F4 ("Ввод"). (На дисплей виводиться головне меню). Щоб задати процедуру визначення нахилу осі обертання зорової труби ("Неравенство подставок"), натискають клавішу F1. Зорову трубу КП наводять на точку В, лінія візування на яку має кут нахилу ±10°. Натискають клавішу F4 ("Ввод").

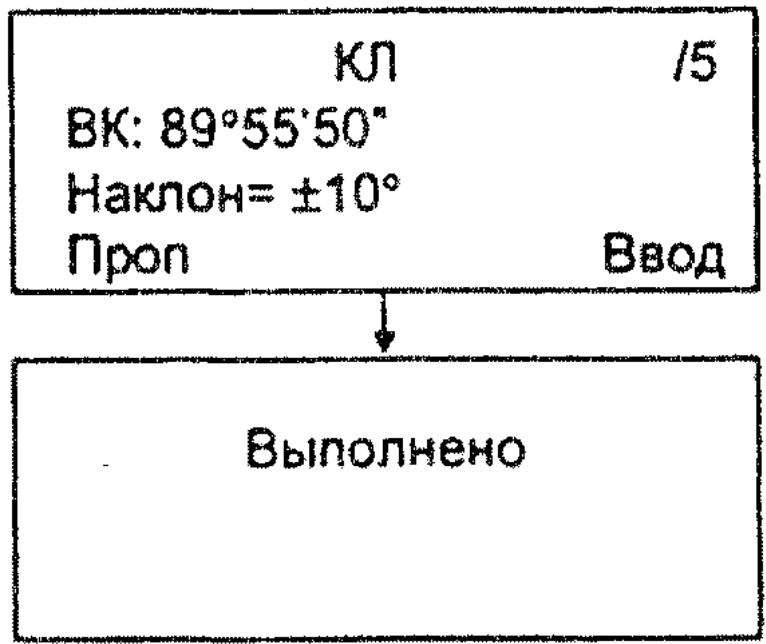

Зорову трубу КЛ наводять на точку В (кількість вимірювань КЛ і КП повинні збігатися). Натискають клавішу F4 ("Ввод").
(На дисплей виводиться головне меню)
Значення MO (MZ) вертикального круга, колімаційну похибку і похибку нахилу осі обертання зорової труби автоматично заносять як поправки у пам'ять приладу.
Перегляд введених даних.

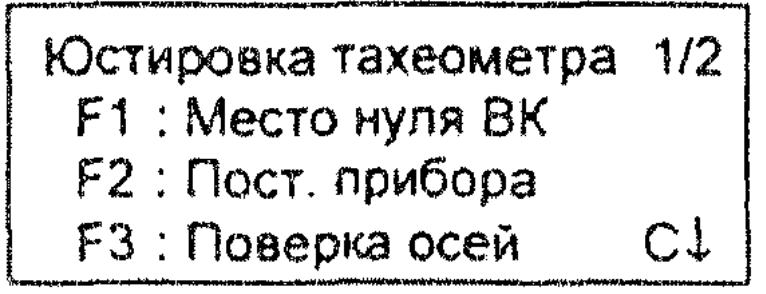

Натисніть клавішу F3 у режимі юстування ½.

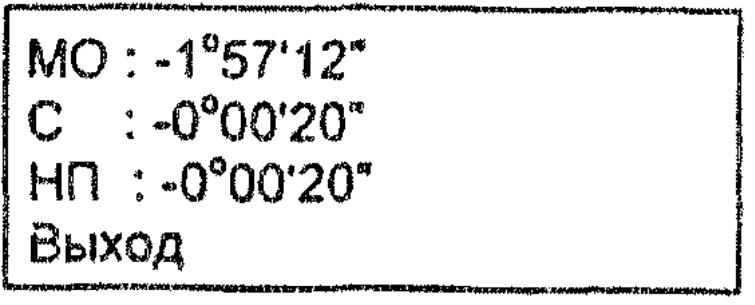

Натисніть клавішу F2. На дисплеї значення поправок (НП – кут нахилу осі обертання зорової труби).
Натисніть клавішу F1 (на дисплеї попереднє меню).
2.1.6. Визначення похибок та юстування електронних тахеометрів серії Trimble 5600.

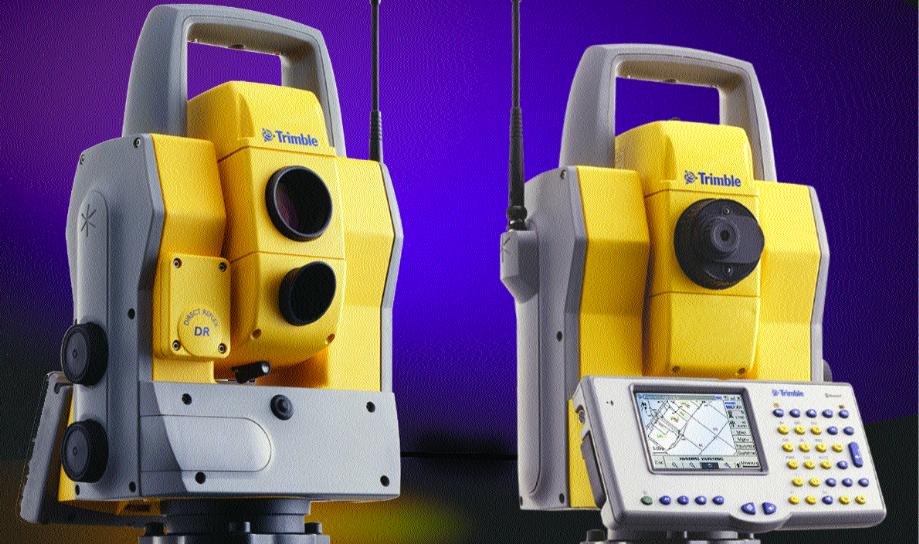

Рис. Електронний тахеометр серії Trimble 5600.
У керівництві з експлуатації електронних тахеометрів серії Trimble 5600 і Geodimeter System 600 зазначено, що значення поправок: MZ вертикального круга, колімаційної і за нахил осі обертання зорової труби містяться у пам'яті приладу. Перевірки, а за необхідності юстування, рекомендовано виконувати періодично після тривалого транспортування, істотної зміни температури, а також, коли потрібно мати високу точність вимірювань за одного положення круга, - КП чи КЛ. Значення колімаційної похибки і нахилу осі обертання зорової труби, які перевищують 1,2', не можуть бути занесені до пам'яті тахеометра. У такому разі прилад потребує механічного юстування, яке виконують спеціалісти фірми. Для виконання перевірки тахеометр приводять у робочий стан і для входження у режим «Поверка (Ttst)» користуються MNU 5.
Дисплеї після входження у режим "Поверка (Test)"
1. "Измерения (Measure)" – вимірювання для виконання перевірок

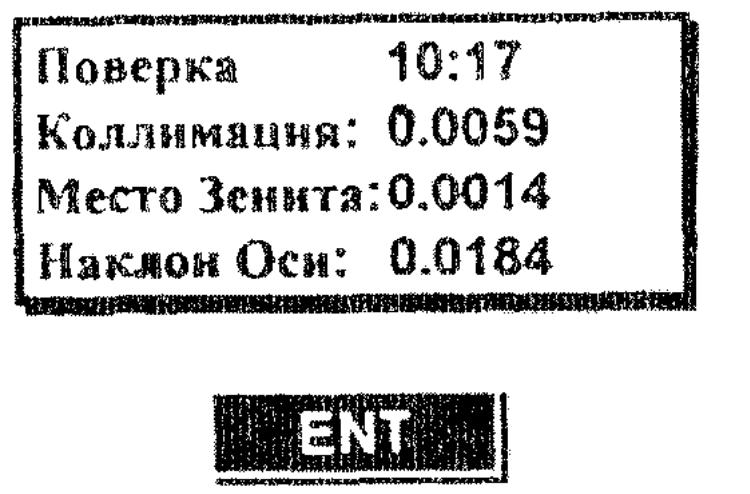

Приклад перегляду значень параметрів:
"Коллимация (НА Соl)" – поправка за колімацію;
"Место Зенита (VA Соl)" – MZ;
"Наклон Осі (Tilt Ах)" – нахил осі обертання труби.
Для визначення колімаційної похибки і MZ вибирають таку візирну ціль на віддалі не менше ніж 100 м, щоб кут нахилу зорової труби не перевищував ±6°. На неї наводять трубу КЛ і КП. Положення СІ (КЛ) – дисплей перед спостерігачем, положення С II (КП) – дисплей від спостерігача. Для виконання перевірки вибирають спеціалісти фірми. Для виконання перевірки тахеометр приводять у робочий стан і для входження у режим "Поверка (Test)" користуються MNU 5.

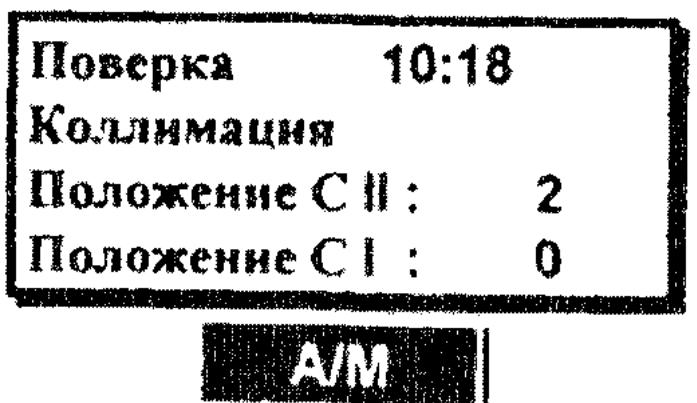

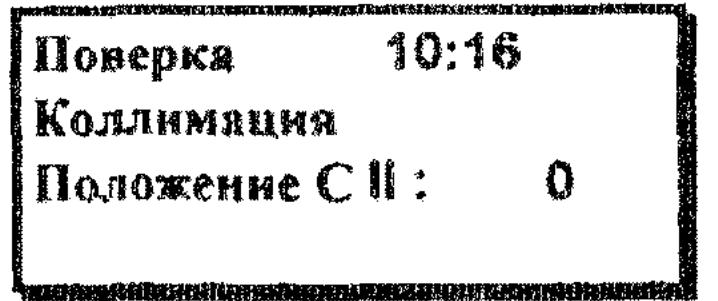

Зорову трубу наводять на ціль у положенні С II і після кожного наведення натискають А/М (гумова кнопка). Повертають прилад у положення С І. (Автоматизовані тахеометри виконують поворот самостійно після натискання клавіші автоматичного повороту).

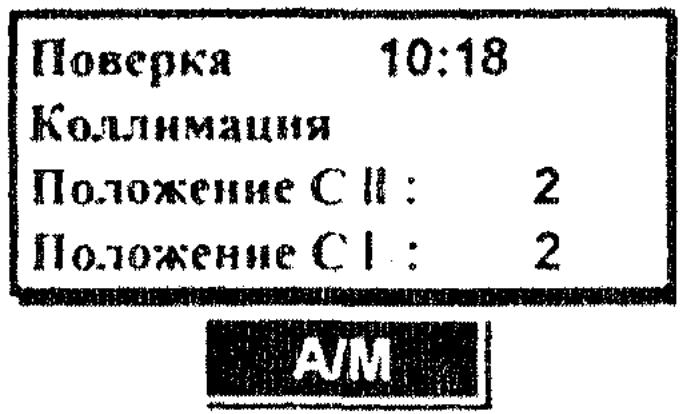

Зорову трубу двічі наводять на ціль у положенні С І і після кожного наведення натискають А/М (гумова кнопка).

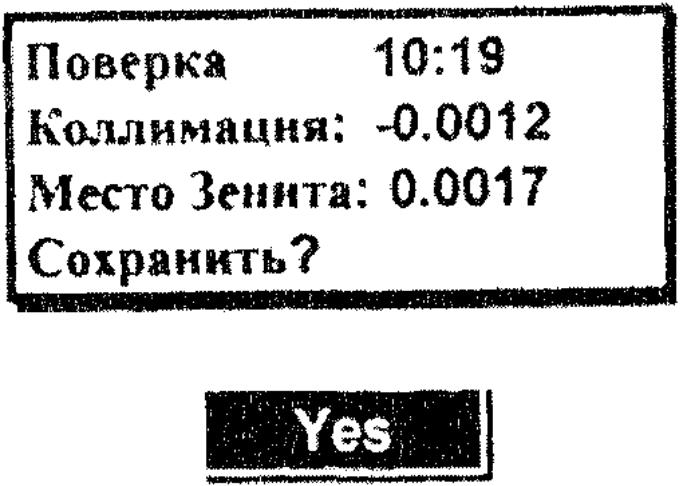

На дисплей виведено визначені значення колімаційної похибки і MZ. Щоб ввести їх у пам'ять приладу, потрібно натиснути Yes. (Якщо прийнято рішення повторити перевірку, натискають No).

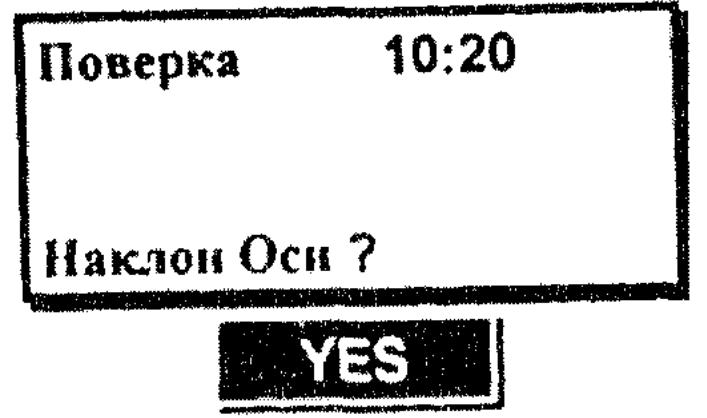

Після введення колімаційної похибки і MZ як поправок у пам'ять приладу (було натиснуто Yes), на дисплеї пропонується визначити нахил осі обертання зорової труби. (Для цього вибирають таку візирну ціль, для наведення на яку треба нахилити зорову трубу не менше ніж на 16º.

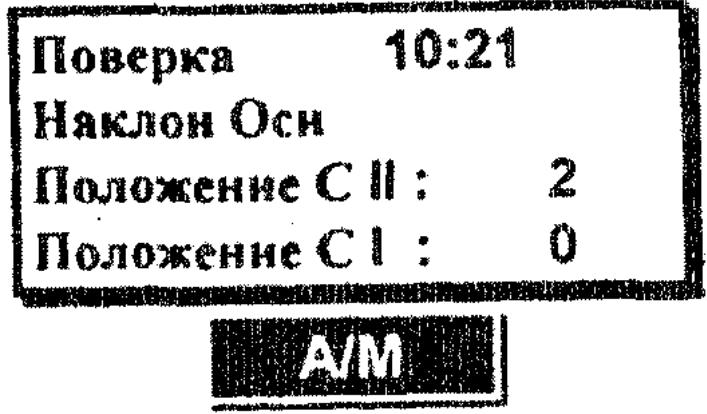

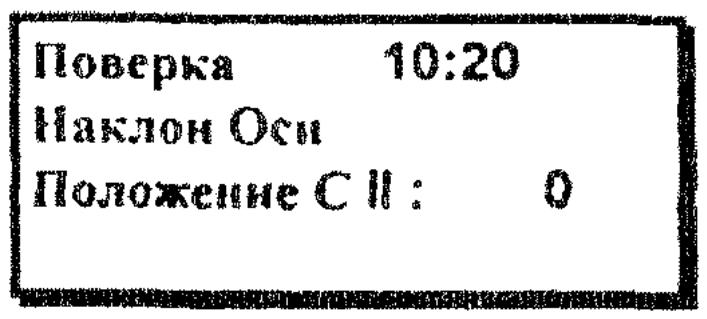

Пропонується почати вимірювання у положенні С II.

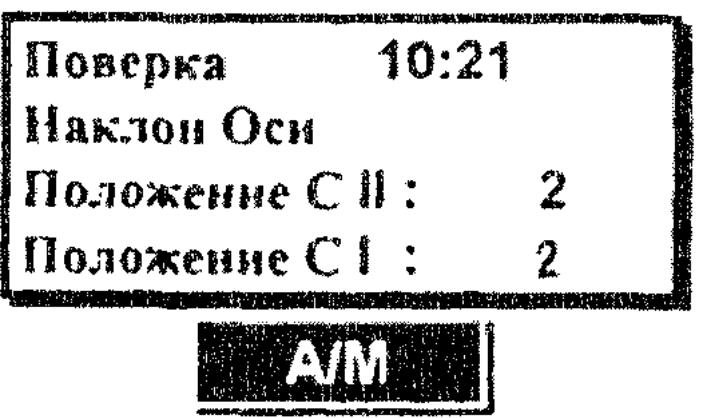

Зорову трубу двічі наводять на ціль у положенні С II і після кожного наведення натискають А/М (гумова кнопка). Повертають прилад у положення С І. (Автоматизовані тахеометри виконують поворот самостійно після натискання клавіші автоматичного повороту).
Зорову трубу двічі наводять на ціль у положенні С І і після кожного наведення натискають А/М (гумова кнопка).

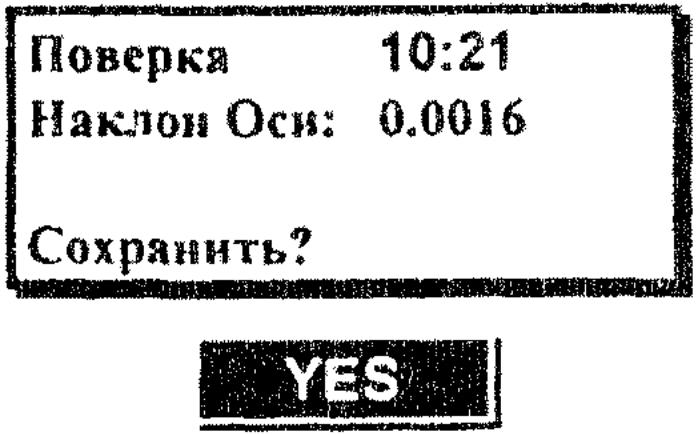

Пропонується ввести у пам'ять приладу як поправку визначену похибку нахилу осі, якщо вона не перевищує 1,2' (0,02 gon.). Якщо нахил перевищує 1,2', на дисплеї з'являється повідомлення "Ошибка! (Помилка)" і пропозиція повторити вимірювання, яке й треба виконати.
У разі підтвердження попереднього результату прилад потребує механічного юстування.
