Зміна початкової точки.

Останню обмірювану точку можна зробити початковою для подальших вимірювань. Схема зміни початкової точки показана на рис.4.53.

Рис.4.53. Схема зміни початкової точки.

► ПРОЦЕДУРА виконання.

1. Спостерігають початкову точку і відбивач у відповідності з вимірюванням відстаней між точками. Після вимірювання візирних цілей натискають [СМЕНА] і натискають [ДА] . Щоб скасувати вимір натискають клавішу [NO].

2. Остання виміряна точка стає новою початковою точкою. Виконують вимірювання відстаней між точками.

3.5.4.10. Обчислення площ.

Можна обчислити площу ділянки, обмеженої лініями, що з'єднують три або більше число відомих точок, вказавши координати цих точок.

Необхідно ввести координати: Т1 (Х1, Y1) ; Т2 (Х1, Y2) ; ТЗ (ХЗ, Y3). Отримати – площу ділянки: S. Схема обчислення площ показана на рис. 4.54.

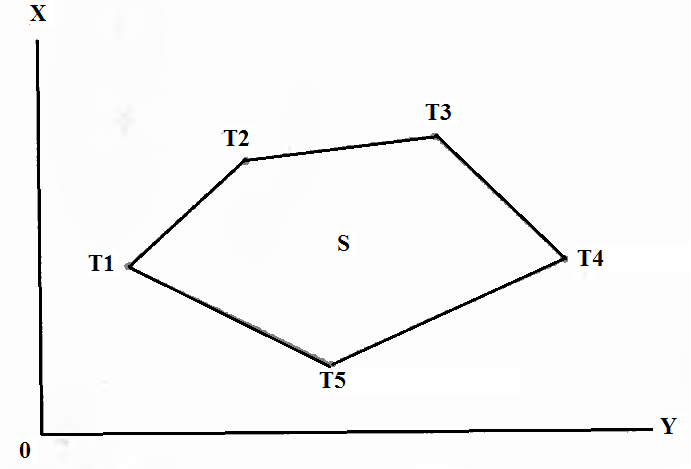

Рис. 4.54. Схема обчислення площ.

Умови виконання:

• число заданих точок з відомими координатами повинно бути: не менше 3 і не більше 30;

• площа ділянки обчислюється за результатами послідовних спостережень точок на межі ділянки, або за результатами послідовного зчитування раніше збережених в пам'яті координат точок;

• якщо для визначення площі використовується менше 3 точок, з'явиться повідомлення про помилку;

• спостерігають (або вводять) точки межі ділянки послідовно в напрямку за або проти годинникової стрілки. Наприклад, ділянка, задана введенням (або викликом) точок з номерами 1, 2, 3, 4, 5 або 5, 4, 3, 2, 1 має одну і ту ж форму. Але якщо точки введені в іншому порядку, площа ділянки буде обчислена неправильно.

► ПРОЦЕДУРА: Обчислення площі за спостережуваними точкам.

1. Додають клавішу [ПЛОЩ] (Площа) на екрані режиму вимірювань.

2. Натискають [ПЛОЩ], щоб почати обчислення площі.

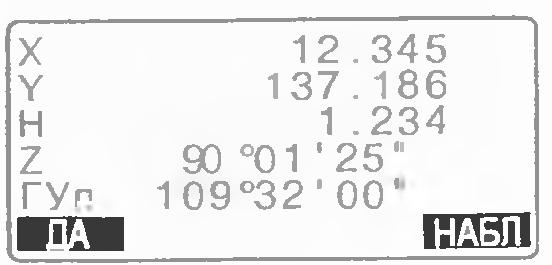

3. Наводять на першу точку межі ділянки і натискають клавішу [ИЗМЕР]. Для початку спостережень натискають клавішу [НАБЛ]. Результати вимірювань будуть виведені на екран:

• Після натискання клавіші [СЧИТ] збережені координати можуть бути викликані і використані в подальших обчисленнях.

• Функція [СЧИТ] дозволяє використовувати при обчисленні площі всі збережені в пам'яті дані.

• Функція [НАБЛ] вимагає окремого спостереження кожної точки до виконання обчислення площі.

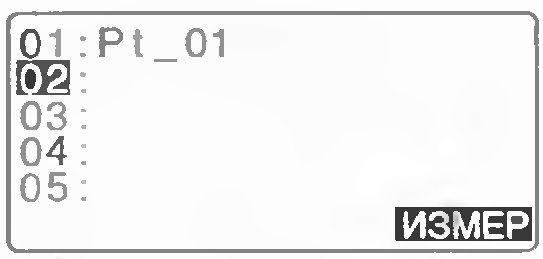

4. Натискають [ДА], щоб ввести ім'я першої точки у відповідне поле (на екрані справа ім'я 1-й точки - (Pt_01).

5. Повторюйте кроки 3-4 доти, поки всі точки не будуть виміряні. Точки на межі ділянки спостерігаються в напрямку за або проти годинникової стрілки (рис.4.55). Наприклад, ділянка, задана введенням точок з номерами 1,2,3, 4, 5 або 5, 4, 3, 2, 1 має одну і ту ж форму. Коли спостереження всіх необхідних для обчислення площі точок закінчені, виводиться клавіша [ВИЧ].

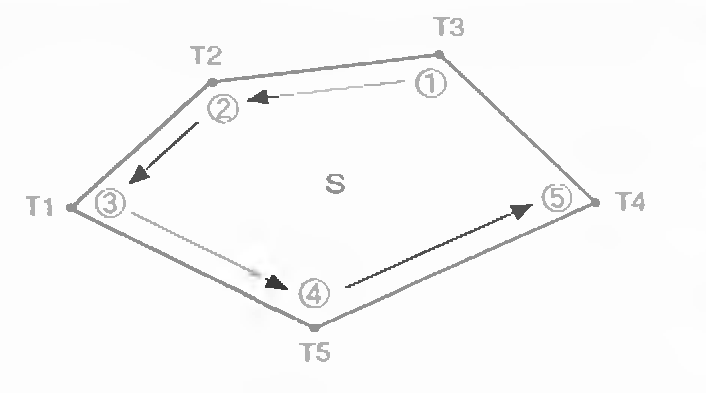

Рис. 4.54. Порядок спостереження на ділянці.

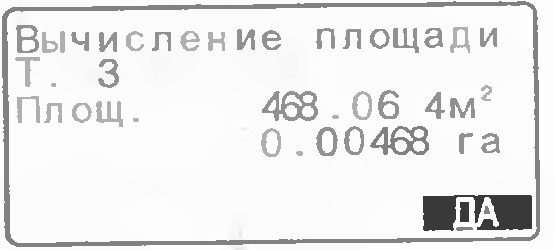

6. Натискають [ВИЧ], щоб вивести на екран обчислену площу ділянки:

7. Натискають [ДА] для виходу з режиму обчислення площі ділянки і повернення в режим вимірювань.

► ПРОЦЕДУРА Обчислення площі по ліченим з пам'яті точкам.

1.Виконують кроки 1 - 2 пункту "ПРОЦЕДУРА Обчислення площі за спостережуваними точкам". Натискають [СЧИТ] щоб обчислити координати першої точки:

Т.: Координати відомих точок, збережених в поточному файлі роботи або у файлі координат.

Коорд. / Станц. : Координати збережені в поточному файлі роботи або у файлі координат.

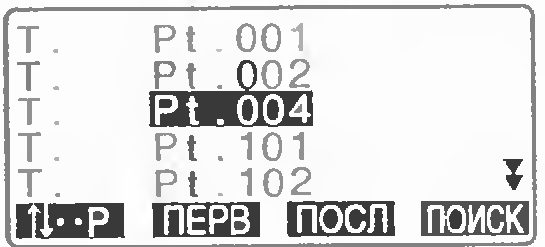

2.Виберіть першу точку зі списку і натисніть { }. Координати точки зчитані як координати точки "Pt.001".

3.Повторюють кроки 2-4 доти, поки не будуть прочитані координати всіх потрібних точок. Точки межі ділянки повинні бути прочитані в напрямку за або проти годинникової стрілки. Після вказівки всіх точок, необхідних для обчислення площі ділянки, виводиться клавіша [ВИЧ].

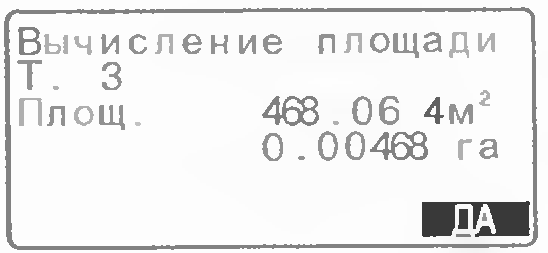

4. Натискають [ВИЧ], щоб вивести на екран обчислену площу ділянки:

5.Натискають [ДА] для виходу з режиму обчислення площі та повернення в режим вимірювань.

• Обчислення площі можна також виконати без розміщення програмної клавіші, натиснувши клавішу [МЕНЮ] на 2-й сторінці режиму вимірювання і вибравши пункт "Обчислення площі".

ЗАПИТАННЯ ДЛЯ САМОКОНТРОЛЮ:

1. Якими способами вирішується неоднозначність при вимірюваннях(визначення числа N) ?

2. Чому широко використовується в автоматизації геодезичних вимірів цифровий спосіб вимірювання різниці фаз?

3. Які функції виконує в тахеометрі мікро-ЕОМ?

4. Що входить в склад мікро – ЕОМ тахеометра?

5. Яку функцію виконує фотоприйомний пристрій тахеометра?

6. Що таке растровий датчик тахеометра та яка його функція?

7. Для чого існують канали грубого та точного відліку кутів?

8. Конструктивно , з яких основних частин складається любий електронних тахеометр і які їх функції?

9. Які інтегровані програми встановленні в електронні тахеометри?

10. Яким перевіркам підлягають електронні тахеометри?

11. Розкажіть умову та порядок проведення перевірки збігу осі візирного променя та осі випромінювання віддалеміра.

12. Як проводиться перевірка сталої електронного тахеометра та яка її умова?

13. Який порядок визначення та юстування місця нуля – М0 (місця зеніту-MZ) вертикального круга?

14. Як проводиться визначення та юстування колімаційної похибки електронного тахеометра?

15. Розкажіть порядок перевірки та юстування віддалеміра для вимірювання відстаней без застосування відбивача.

16. Що включає в себе поняття дослідження тахеометрів?

17. В чому полягає визначення середньої квадратичної похибки установлення лінії візування електронного тахеометра?

18. В чому полягає визначення середньої квадратичної похибки вимірювання віддалей електронним тахеометром.

19. Розкажіть порядок визначення середньої квадратичної похибки вимірювання горизонтальних і вертикальних кутів електронним тахеометром.

20. Як проводиться дослідження внутрішньо крокової похибки інтерполяції періоду растра електронного тахеометра?

21. Які перевірки та дослідження проводять в електронному тахеометрі серії SOKKIA SET 610?

22. Як проводиться перевірка встановлення циліндричного рівня та її умова в SET 610 ?

23. Який порядок та умова проведення перевірки встановлення сферичного (круглого) рівня в SET 610?

24. Яка умова та порядок проведення дослідження і виправлення місця нуля компенсатора в SET 610?

25. Як проводиться перевірка та юстування оптичного центрира(виска) в SET 610?

26. Які існують види перевірок сітки ниток та порядок їх проведення в SET 610?

27. В чому суть методу вільного вибору станцій при використанні електронного тахеометра при кадастрових роботах?

28. За якими формулами визначаються середні квадратичні похибки посереднього визначення кутів і відстаней при застосуванні методу вільного вибору станцій?

29. Назвіть особливості переваг приладу SOKKIA SET 610.

30. Які поправки вводяться у виміри приладом?

31. Що включає в себе головне меню електронного тахеометра серії SET 610 і для чого воно існує?

32. Зазначте види робіт при яких можна використовувати електронний тахеометр?

33. Для чого використовується режим «Обернена засічка», умова та порядок його виконання?

34. Яка процедура виконання координатної засічки приладом SET 610?

35. Який порядок визначення висотної засічки за допомогою SET 610?

36. Який процес обчислення зворотної засічки електронним тахеометром?

37. В чому полягає суть режиму «Винесення в натуру»?

38. Яка умова та процедура виконання виносу відстані в натуру за допомогою електронного тахеометра?

39. Яка умова та процедура виконання виносу координат в натуру за допомогою електронного тахеометра?

40. Яка умова та процедура виконання виносу висоти недоступного об’єкта за допомогою електронного тахеометра?

41. Яке призначення режиму «Винесення лінії» та які його під режими?

42. Яка процедура виконання підрежиму «Визначення базової лінії»?

43. Як проводиться рід режим «Винос лінії: Точка»?

44. Як проводиться рід режим «Винос лінії: Лінія»?

45. Для чого використовується режим «Проекція точки» та який порядок(процедура) виконання робіт?

46. Для чого використовується режим «Вимірювання зі зміщенням» та які існують підрежими виконання робіт?

47. Коли використовується метод визначення недоступної відстані та яка процедура виконання даних робіт за допомогою електронного тахеометра?

48. Який порядок використання режиму «Обчислення площ», умови виконання робіт?

49. Як проводиться процедура обчислення площі за спостережу вальними точками?

50. Як проводиться процедура обчислення площі по ліченим з пам'яті точкам?

Використана література:

1. Костецька Я.М. Геодезичні прилади. Частина ІІ. Електронні геодезичні прилади. Підручник для студентів геодезичних спеціальностей вузів. - Львів : – 2000, - 317 с.

2. Тревого І.С. Геодезичні прилади. Практикум : навчальний посібник / І.С.Тревого, Т.Г.Шевченко, О.І.Мороз. – Львів: Львівська політехніка, 2010. – 236 с.

3. Шевченко Т.Г. Геодезичні прилади: підручник 2-ге вид., переробл. та допов. / Т.Г.Шевченко, О.І.Мороз, І.С.Тревого – Львів: Видавництво НУ Львівська політехніка, 2009. – 484 с.

4. Боровий В.О. Геодезичні прилади. Конспект лекцій для студентів /В.О. Боровий, Р.М. Літнарович – Чернігів; ЧДІЕіУ, 2003. – 94с.

5. Літнарович Р.М. Геодезичні прилади. Частина 2. Конспект лекцій для студентів заочників спеціальностей Землевпорядкування та кадастр і Геонформаційні системи і технології. ЧДІЕіУ, Чернігів, 2005,-103 с.

6. Руководство по эксплуатации электронного тахеометра SET 610. Геодезические инструменты. – SOKKIA CO. LTD : 2002. – 148 с.
