Зсув по двом відстаням.
Можна визначити положення вимірюваної точки, вимірявши відстань між вимірюваною точкою і двома зміщеними точками. Для цього встановлюють дві зміщені точки (1-й і 2-й відбивачі) на прямій лінії, що проходить через вимірювану точку, виконують вимірювання на 1-й і 2-й відбивачі, потім вводять відстань між 2-м відбивачем і вимірюваною точкою, щоб визначити її місце розташування( рис.4.50).
• Цей вимір можна легко виконати, використовуючи подвійну візирну ціль 2RT500-K (замовляється додатково). У цьому випадку встановлюють значення константи призми рівним 0.

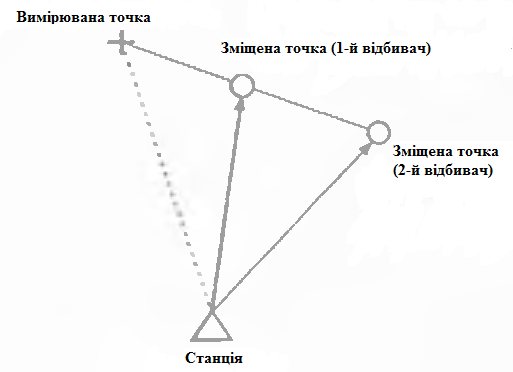

Рис.4.50. Схема визначення точки за зсувом по двом відстаням.
Як використовується подвійна візирна ціль (2RT500-K)? Схема виконання показана на рис. 4.51.

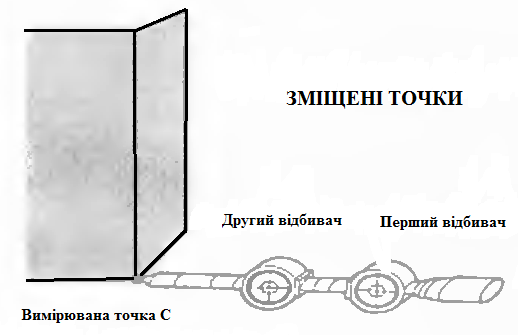

Рис.4.51. Схема використання подвійної візирної цілі (2RT500-K).
Для цього необхідно:
• встановити п'ятку подвійної візирної цілі на вимірюваній точці;
• лицьові сторони відбивачів повинні бути спрямовані до тахеометру;
• виміряти відстань від вимірюваної точки до 2-го відбивача;
• встановити тип відбивача на значення "плівка".
► ПРОЦЕДУРА виконання.
1.Встановити дві зміщені точки (1-й і 2-ий відбивачі) на прямій лінії, що проходить через виміряєму точку.
2.Для виведення екрану <Зсув> натиснути [СМЕЩ] на третій сторінці режиму вимірювань.
3.Ввести дані про станцію.
4.В екрані <Зсув> вибрати пункт "Зсув / 2 відст".

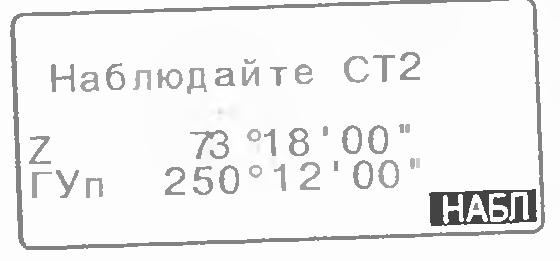

5.Навести на 1-й відбивач і натиснути клавішу [НАБЛ]. Спостереження починається і на екран виводяться результати вимірювань. Натиснути [ДА], при цьому виводиться екран спостереження 2-го відбивача :
6.Наввести на 2- й відбивач і натиснути клавішу [НАБЛ]. Виводяться результати вимірів. Натиснути [ДА].
7.Ввести
відстань від 2-го відбивача до вимірюваної
точки і натиснути клавішу (
).
Виводяться координати вимірюваної
точки:
8.Натиснути [ДА]. При цьому відновлюється екран <Зсув>.
При натисканні клавіші [ГВР] режим виводу на екран перемикається, і замість значень координат виводяться значення горизонтального кута, вертикального кута і відстані.
3.5.4.9. Визначення недоступної відстані.
Метод визначення недоступної відстані використовуються в тих випадках, коли треба виміряти похилу відстань, горизонтальне прокладання і різницю висот між початковою точкою і будь-якими іншими точками без переміщення інструмента. Схема визначення недоступної відстані показана на рис. 4.52.
• Остання виміряна точка може бути зроблена початковою для подальших вимірювань.
• Результат вимірювання може бути виведений як градієнт (ухил в%) між двома точками.
Рис. 4.52. Схема визначення недоступної відстані.
Вимірювання відстаней між точками.
► ПРОЦЕДУРА виконання.
1. Наводять на відбивач, встановлений на початковій точці (Т1) і натискають клавішу [РАССТ] на першій сторінці режиму вимірювань. На екран виводяться результати вимірювань. Для зупинки вимірювань натисніть клавішу [СТОП].

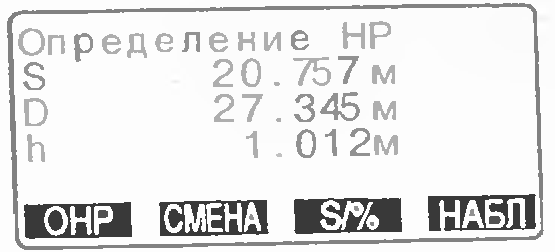

2. Наводять на другий відбивач і натисніть клавішу [ОНР] на 3 сторінці режиму вимірювань. Виводяться наступні значення:
S: похила відстань між початковою і другою точками;
D: горизонтальне прокладання між початковою і другою точками;
h: перевищення між початковою і другою точками.
3. Наводять на наступний відбивач і натисніть клавішу [ОНР], щоб почати вимірювання. Таким способом можуть бути визначені похила відстань, горизонтальне прокладання і перевищення між початковою точкою і декількома відбивачами.
• Після натискання клавіші [S /%] (Ухил у %) відстань (S) між двома точками виводиться як градієнт.
• Для виконання повторного спостереження на початкову точку натисніть клавішу [НАБЛ]. Наводять на початкову точку та натисніть клавішу [НАБЛ].
• Після натискання клавіші [СМЕНА] остання виміряна точка стає новою початковою точкою при визначені недоступної відстані до наступного відбивача.
4. Для виходу з режиму визначення недоступної відстані натисніть клавішу {ESC}.
