3.5.4.8. Вимірювання зі зміщенням.

Вимірювання зі зміщенням використовуються для визначення місця розташування точки, на якій неможливо встановити відбивач, або для визначення відстані та кута на точку, на яку не можна безпосередньо навестись.

Можна визначити відстань і кут на точку (звану далі вимірювальною точкою), встановивши відбивач на деяку точку (зміщену точку), розташовану на невеликій відстані від вимірюваної точки, і вимірявши відстань і кут між зміщеною і вимірюваної точками Положення вимірюваної точки можна визначити одним з трьох способів, описаних нижче.

Зсув по відстані.

Положення вимірюваної точки можна визначити, ввівши горизонтальне прокладення між вимірюваною і зміщеною точками. Схему визначення зсуву по відстані показано на рис. 4.45 .

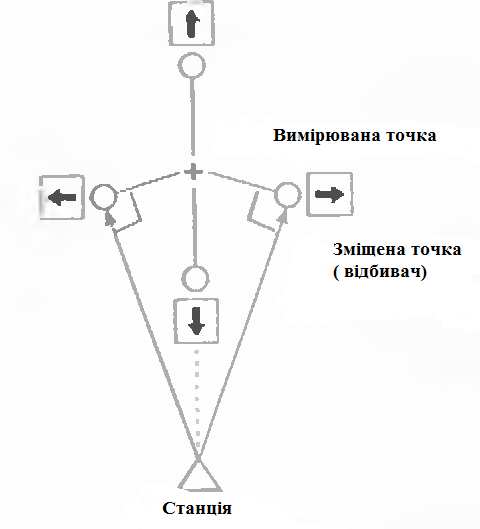

Рис. 4.45. Схема визначення зсуву по відстані.

● Коли зміщена точка розташована ліворуч або праворуч від вимірюваної точки, встановлюють її так, щоб кут між лініями, що з'єднують зміщену точку з вимірюваною і з точкою стояння інструмента, був близький до 90 °.

● Коли зміщена точка знаходиться попереду або позаду вимірюваної точки, встановлюють її на лінії візування між точкою стояння інструмента і вимірюваної точкою.

► ПРОЦЕДУРА виконання.

1. Встановлюють зміщену точку поблизу вимірюваної точки і виміряють відстань між ними, потім встановлюють відбивач на зміщеній точці (на тій же висоті, що і вимірювана точка).

2. Наводять на зміщену точку та натискають клавішу [РАССТ] на першій сторінці режиму вимірювань. Результати вимірювання будуть виведені на екран. Для зупинки вимірювань натискають [СТОП].

3. Натискають [СМЕЩ] на третій сторінці режиму, щоб вивести екран <Зсув>.

4 Вводять дані про станцію.

5. Вибирають пункт "Зсув / відст." і натискають [РЕДКТ] та вводять такі значення (рис.4.46):

1) горизонтальне прокладання від вимірюваної точки до зміщеної точки( Расст.);

2) положення відбивача відносно вимірюваної точки (Отраж.).

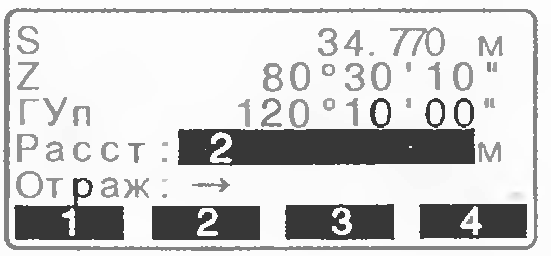

Рис.4.46.

Положення відбивача визначається стрілками:

← : зліва від вимірюваної точки;

→: праворуч від вимірюваної точки;

↓ : ближче вимірюваної точки;

↑ : далі вимірюваної точки.

Для повторного спостереження зміщеної точки натискають [НАБЛ].

6. Натискають [ДА] щоб обчислити і відобразити відстань і кут на вимірювану точку ( рис.4.47).

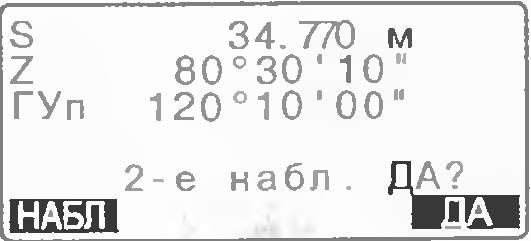

Рис.4.47.

7. Для повернення в екран <Зсув> натискають клавішу [ДА].

Клавішу [XYH] натискають для виводу на екран значень координат замість лінійно-кутових даних.

Для повернення до попередніх значень відстані і кутів натискають клавішу [NO]. Для запису результатів обчислень натискають [ЗАП].

Зсув по куту.

Можна визначити положення вимірюваної точки, вимірявши кут між зміщеною і вимірюваної точками. Для цього встановлюють зміщену точку якомога ближче до вимірюваної точки справа або зліва від неї, потім вимірюють відстань до зміщеної точки і горизонтальний кут на вимірювану точку. Схема визначення зсуву по куту показана на рис. 4.48.

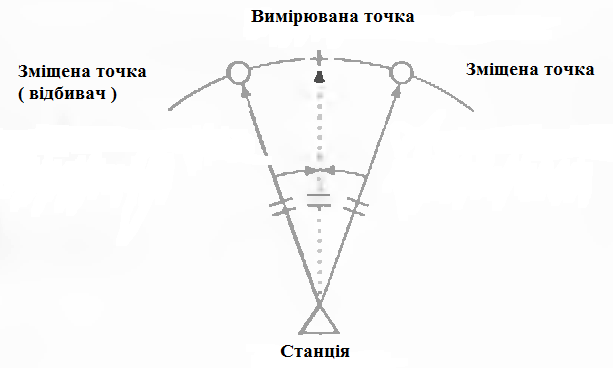

Рис.4.48. Схема визначення зсуву по куту.

► ПРОЦЕДУРА виконання.

1. Встановлюють зміщену точку якомога ближче до вимірюваної точки таким чином, щоб відстані від інструменту до вимірюваної і зміщеної точок, а також висоти вимірюваної і візирної точок були рівними.

2. Наводять на зміщену точку та натискають клавішу [РАССТ] на першій сторінці режиму вимірювань.

На екран виводяться результати вимірювань. Натискають [СТОП], щоб зупинити вимірювання.

3. Для виведення екрану <Зсув> натискають [СМЕЩ] на третій сторінці режиму вимірювань.

4. Вводять дані про станцію.

5. В екрані <Зсув> вибирають пункт "Зсув / Кут".

6. Точно наводять в напрямку вимірюваної точки і натискають клавішу [НАБЛ]. Виводиться відстань і кут на вимірювану точку ( рис.4.49).

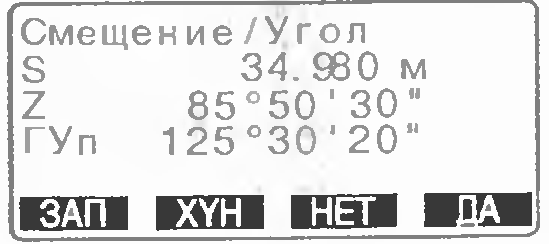

Рис.4.49.

7. Після закінчення вимірів натискають клавішу [ДА], щоб повернутися в екран <Зсув>.
