Винос лінії: Лінія.

Вимірювання в даному режимі дозволяють визначити відступ (в плані) вимірюваної точки від базової лінії та перевищення вимірюваної точки відносно лінії, що з'єднує точки Т1 і Т2. При необхідності базова лінія може зміщуватися в плані. До виконання вимірювань повинна бути задана базова лінія. Схему виносу лінії: Лінія показано на рис. 4.40 .

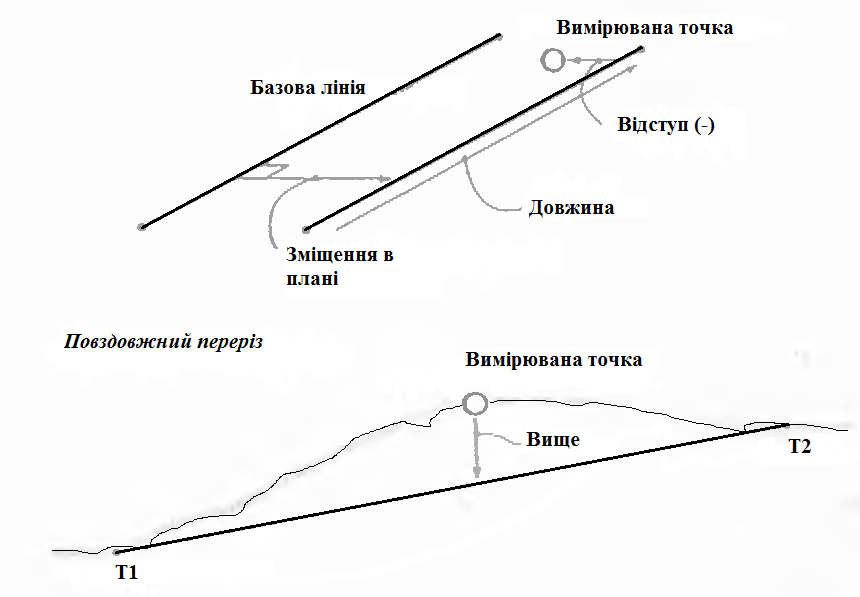

Рис.4.40. Схема виносу лінії: Лінія .

► ПРОЦЕДУРА виконання.

1. В екрані <Винос лінії> вибирають пункт "Лінія".

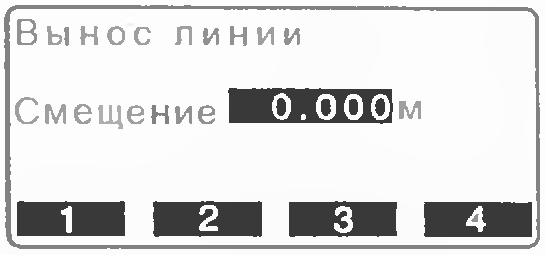

2. Натискають [РЕДКТ] і вводять величину зміщення (рис.4.41).

Рис.4.41.

• Зміщення: Наскільки потрібно змістити базову лінію. Позитивними є зміщення вправо, а негативні - вліво.

• Якщо зсув не задається, переходять до кроку 3.

3. Наводять на ціль і натискають клавішу [НАБЛ]. Результати вимірювань виводяться на екран. Натискають [СТОП] для зупинки вимірювань.

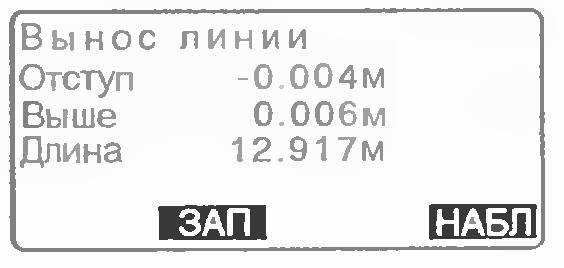

4. Натискають [ДА] для використання результатів вимірювань. Виводиться на екран зміщення точки відносно базової лінії :

• Відступ: Позитивне значення вказує, що точка праворуч від базової лінії, а негативне - що вона зліва.

• Вище : вказує, що точка вище базової лінії.

• Нижче: вказує, що точка нижче базової лінії.

• Довжина: Відстань уздовж базової лінії від першої до вимірюваної точки.

Для повторних спостережень натискають [НЕТ].

5. Наводять на наступну ціль і натискають клавішу [НАБЛ] для продовження вимірів. Для запису результатів вимірювань натискають [ЗАП].

3.5.4.7. Проектування точки.

Режим проектування точки використовується для визначення проекції точки на базовій лінії. Координати проектованої точки можуть бути або виміряні, або введені. На екран виводяться відстані від першої точки базової лінії і від проектованої точки до точки перетину з базовою лінією перпендикуляра, опущеного на неї з проектованої точки. Схему проектування точки показано на рис. 4.42.

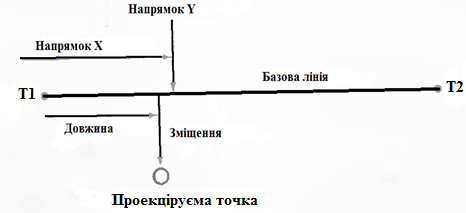

Рис.4.42. Схем проектування точки.

Визначення базової лінії.

Задана базова лінія може використовуватися в режимах виносу лінії і проекції точки.

► ПРОЦЕДУРА виконання.

1. Розміщають клавішу [ПР_Точ] на екрані режиму вимірювань.

2. Натискають [ПР_Точ] для виведення екрану <Проекція точки>.

3. Вводять дані про станцію, потім задають базову лінію.

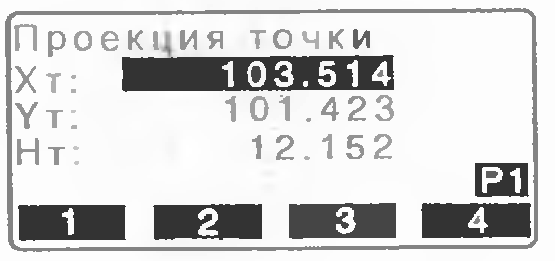

4. Натискають [ДА], щоб задати базову лінію. Виводиться екран <Проекція точки> (рис4.43.). Далі переходять до вимірів по проектуванню точки.

Рис.4.43.

Можна також виконати проектування точки без розміщення програмної клавіші, натиснувши клавішу [МЕНЮ] на другій сторінці режиму вимірювання і вибравши пункт "Проекція точки".

Проекція точки.

До виконання вимірювань повинна бути задана базова лінія.

► ПРОЦЕДУРА виконання.

1. Задають базову лінію.

2. Натискають [ПР Точ] для виведення екрану <Проекція точки>.

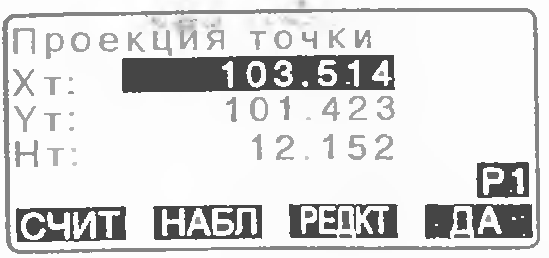

3. Натискають [РЕДКТ], вводять координати точки (рис.4.44).

Рис.4.44.

Натискають [НАБЛ] для виконання вимірювань на проектовану точку. Якщо необхідно зберегти результати як координати відомої точки, натискають клавішу {FUNC}, а потім клавішу [ЗАП] на другій сторінці.

4. Натискають [ДА]. При цьому обчислюються та виводяться на екран наступні значення :

• Зміщення: Найкоротша відстань від проектованої точки до базової лінії (напрямок Y).

• Перевищ: Різниця висот між базовою лінією та проектованою точкою.

• Натискають [XYH] для переходу в режим виведення координат.

• Натискають [СМЕЩ] для переходу в режим виведення значень відстаней.

• Натискають [ЗАП] для запису координат у вигляді координат відомої точки.

• Натискають [▲ В-Н] для переходу в режим виносу проекції точки.

5. Натискають клавішу {ESC} та продовжують вимірювання (повторюють дії з кроку 3).
