D (значення, обчислене по введеним координатам).
Якщо перша або друга точка не спостерігається, масштабний коефіцієнт встановлюється рівним "1". Задана базова лінія може використовуватися в режимах виносу лінії і проекції точки.
► ПРОЦЕДУРА виконання.
1. Розміщають клавішу [ВН_Лін] на екрані режиму вимірювань.
2. Натискають клавішу [ВН_Лін] для виведення екрану <Винос лінії>.
3. Вводять дані про станцію.
4. Вибирають "Задати баз. лінію" в екрані <Винос лінії> і натискають клавішу [РЕДКТ].
• За допомогою клавіші [СЧИТ] можна зчитати з пам'яті і використовувати збережені раніше координати.
5.

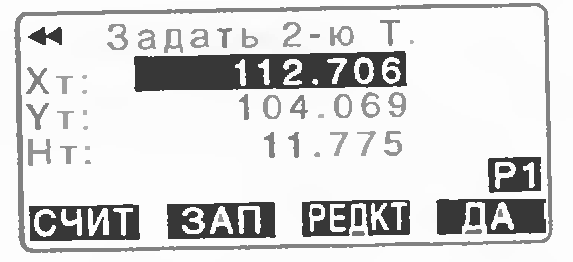

Вводять дані для першої ( рис.4.35) точки
і натискають {
}.
Рис.4.35.
6. Натискають{►} для переходу до другої точки .
7. Натискають [РЕДКТ] і вводять дані для другої точки.

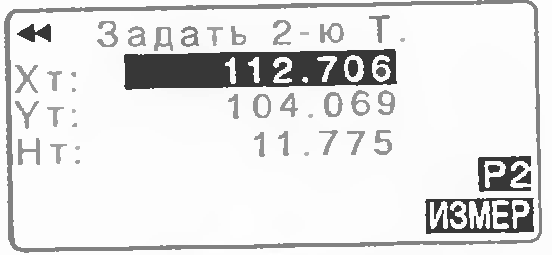

8. Натиснувши {FUNC}, з’являється клавіша [ИЗМЕР], див. рис.4.36.
Рис.4.36.
Якщо спостереження на першу і другу точки не виконуються, переходять до кроку 14.
9. Натискають [ИЗМЕР] для переходу до виконання вимірювань на першу точку.
10. Наводять на першу точку і натискають клавішу [НАБЛ]. Результати вимірів виводяться на екран:
Натискають [СТОП] для зупинки вимірів. На цьому ж етапі можна ввести висоту (Н) цілі.
11. Натискають [ДА] для використання результатів вимірювань на першу точку, а [НЕТ] – для повторних вимірювань на першу точку.
12. Наводять на другу точку і натискають клавішу [НАБЛ].
13. Натискають [ДА] для використання результатів вимірювань на другу точку.

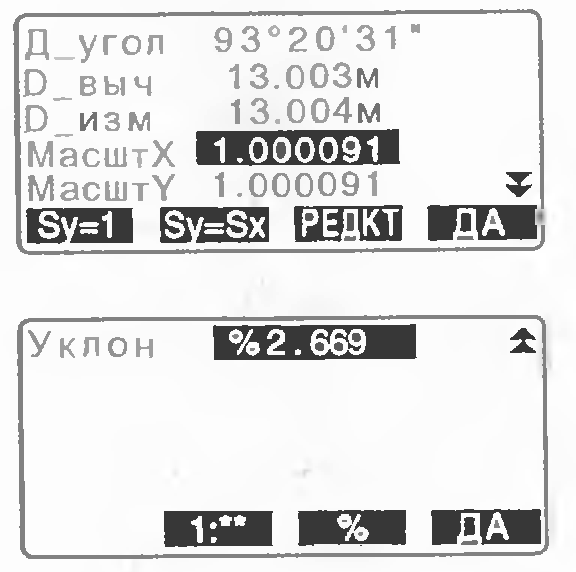

На екран виводяться відстань між двома виміряними точками, обчислена відстань між ними на основі введених координат і масштабні коефіцієнти ( рис.4.37).
Рис.4.37

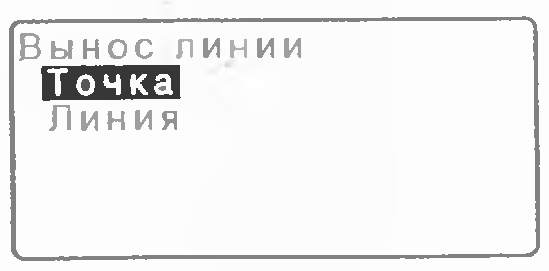

14. Натисніть [ДА], щоб задати базову лінію. Виводиться екран <Винос лінії>, як показано на нижче:
Далі переходять до вимірювань з виносу (Винос лінії: Точка та Лінія – як вказано нижче).
• Натискають [Sy = 1] для установки масштабного коефіцієнта рівним "1".
• Натискають [1: **] для зміни режиму виведення ухилу на "1 :** - перевищення : горизонтальне прокладення".
• Можна також виконати винос лінії без розміщення програмної клавіші, натиснувши клавішу [МЕНЮ] на другій сторінці режиму вимірювань і вибравши пункт "Винос лінії".
Винос лінії: Точка.
Виміри з виносу точки в режимі виносу лінії можуть використовуватися для визначення координат потрібної точки в результаті введення значень довжини і зміщення відносно базової лінії. Схему виносу лінії: Точка показано на рис. 4.38 .
До виконання вимірів повинна бути задана базова лінія.

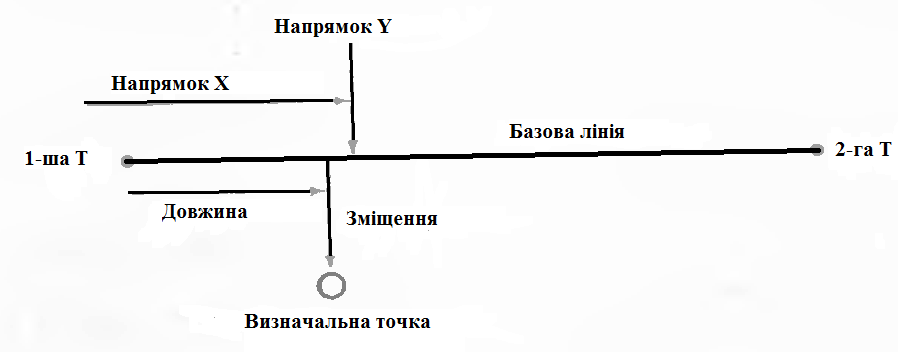

Рис.4.38. Схема виносу лінії: Точка.
► ПРОЦЕДУРА виконання.
1. В екрані <Винос лінії> вибирають пункт "Точка".

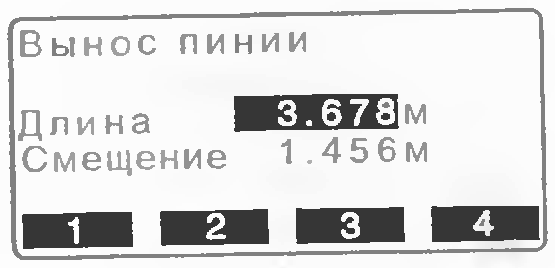

2. Натискають [РЕДКТ] і задають наступні значення (рис.4.39).
1) Довжина: Відстань уздовж базової лінії від першої точки до точки перетину з лінією, що проходить через визначувану точку перпендикулярно базової лінії (напрямок X).
2) Зміщення: Найкоротша відстань від визначаємої точки до базової лінії (напрямок Y).
Рис.4.39

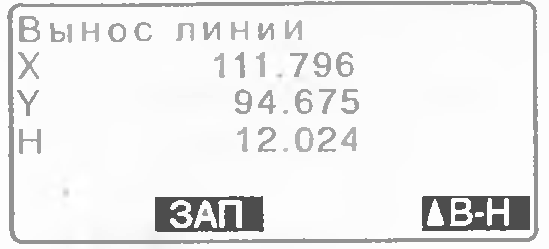

3. Натискають [ДА]. При цьому координати вимірюваної точки обчислюються і виводяться на екран :
При цьому клавіші:
• [ЗАП]: запис координат у вигляді координат відомої точки.
• [▲ В-Н]: для переходу в режим виносу потрібної точки.
4. Натискають клавішу {ESC} та продовжують вимірювання .
