3.5.4.4. Процес обчислення зворотної засічки.
Тахеометр визначає планові координати X і Y, використовуючи врівноваження спостережень кутів і відстаней, при цьому планові координати станції обчислюються з використанням методу найменших квадратів. Координата (висота) Н станції розраховується шляхом усереднення значень висот Н станції, отриманих зі спостережень кожної відомої точки.

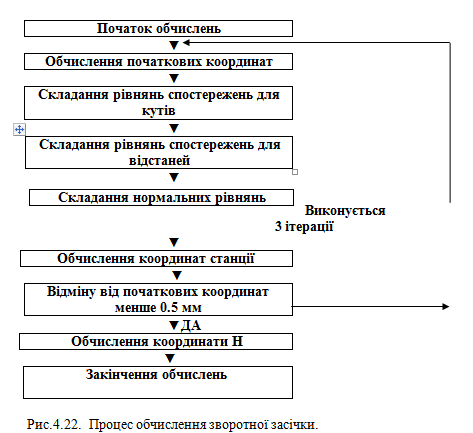

Процес обчислення зворотної засічки показано на рис.4.22.
3.5.4.5. Винесення в натуру.
Режим виносу в натуру використовується для знаходження на місцевості положення заданої точки. Різниця між попередньо введеними в тахеометр даними (даними для виносу) і виміряними значеннями може бути виведена на екран тахеометра при вимірюванні горизонтального кута, відстані або координат точки візування.
Значення відхилень по горизонтальному куту і відстані обчислюються та виводяться з використанням наступних формул:
1. Відхилення по горизонтальному куту:
dГК = Проектний горизонтальний кут - виміряний горизонтальний кут.
2. Відхилення по відстані :
S: В-Н S = виміряна похила відстань - проектна похила відстань ;
D: В-Н D = виміряне гориз. прокладання - проектне гориз. прокладання;
h: В-Н h = виміряне перевищення - проектне перевищення.
• Проектні дані (дані для виносу) можуть бути введені в різних режимах, похила відстань, горизонтальне прокладання, перевищення, координати і висота недоступного об'єкта.
• У режимі похилої відстані, горизонтального прокладання, перевищення і координат, значення координат, збережені в приладі, можуть бути викликані і використані в якості проектних. У режимі похилої відстані, горизонтального прокладання і перевищення значення S / D / h обчислюються на основі проектних координат, даних про станцію, значень висот інструменту і цілі.
Винос відстані в натуру.

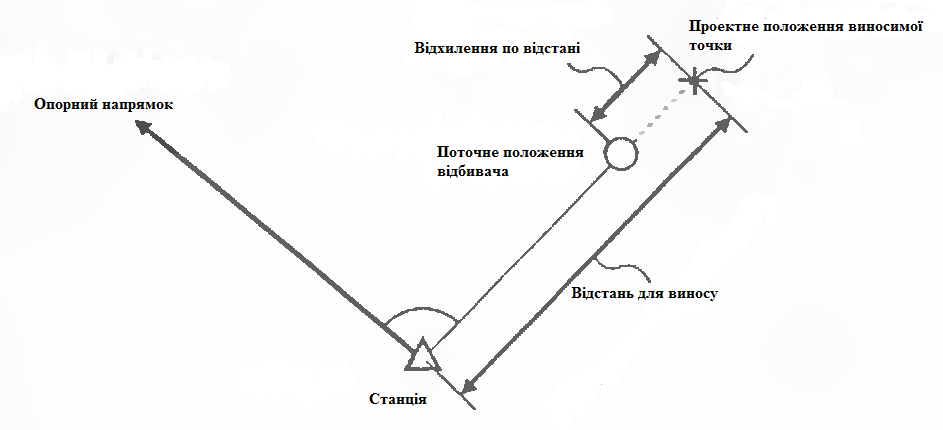

Положення точки, що виноситься, визначається горизонтальним кутом відносно опорного напрямку і відстанню від інструменту (станції). Схема виносу відстані показано на рис.4.23.
Рис.4.23. Схема виносу відстані.
► ПРОЦЕДУРА виконання.
1. Візують опорний(початковий) напрямок і двічі натискають клавішу [УСТ_0] для обнуління відліку по горизонтальному кругу, або вводять потрібний відлік.
2. Для виведення екрану <В-Н> (Винос в натуру) натисніть клавішу [ВЫНОС] на третій сторінці режиму вимірювань.
3. Вводять дані про станцію.
4. Вибирають пункт "Дані для виносу".

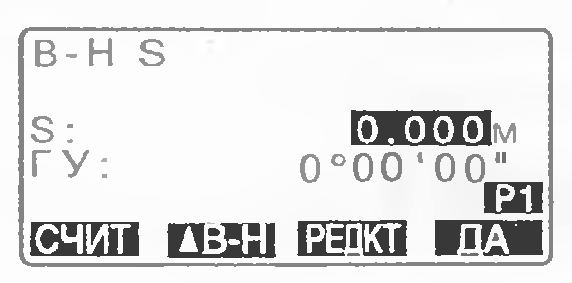

5. Натискають клавішу [▲В-Н] для вибору формату вводу відстані (рис.4.24). Кожного разу при натисканні клавіші [▲В-Н] перемикається вивід на екран: В-Н S (Винос похилої відстані), В -Н D (Винос горизонтального прокладання), В-Н h (Винос перевищення), В-Н Коорд. (Винесення координат), В-Н Вис. (Винесення висоти недоступного об'єкта).
Рис.4.24.
• За допомогою клавіші [СЧИТ] можна зчитати з пам'яті і використовувати збережені раніше координати. Відстань і кут обчислюються на основі значень координат.
6. Натискають [РЕДКТ] і вводять такі значення як показано на рис.4.25 :
1) S / D / h: відстань від інструмента до точки( D), яка виноситься.
2) ГУ: кут між опорним напрямком і напрямком для виносу.
Рис.4.25
• Натиснувши клавішу [КООРД.] на другій сторінці, ви можете ввести координати точки для виносу (рис.4.26).
Рис.4.26.
7. Натискають [ДА] для установки введених значень.
8. Повертають верхню частину інструмента до тих пір, поки значення "dГУ" не стане рівним 0°, потім поміщають відбивач на лінію візування.

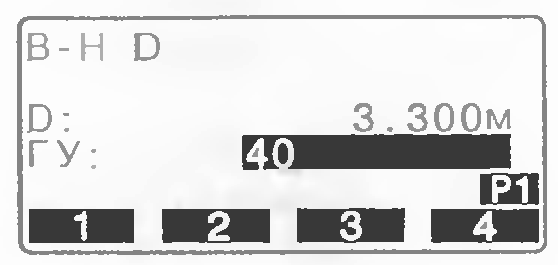

9. Натискають [НАБЛ], щоб почати вимірювання відстані. Виводиться відстань від візирної цілі до виносимої точки В-Н D (рис.4.27)

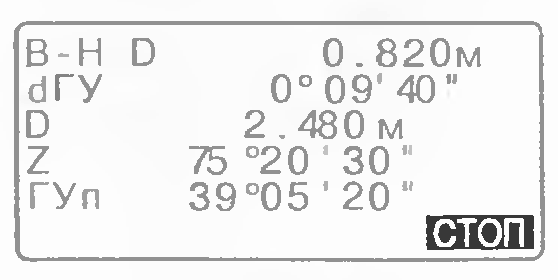

Рис.4.27.
10. Переміщають призму в напрямку від або до інструменту до тих пір поки значення В-Н D не стане рівним 0 м. Якщо значення В-Н D має знак "+", переміщайте призму до інструменту, якщо знак “ - “ переміщайте призму від інструменту.
• Після натискання клавіші [ ] напрямок зміщення призми вказується стрілками (рис.4.28).
←: Переміщайте призму вліво.
←: Переміщайте призму вправо.
↓ : Переміщайте призму до себе.
↑: Переміщайте призму від себе.
Рис.4.28.
Коли призма знаходиться в межах допуску точності вимірювань, виводяться всі чотири стрілки.
11. Щоб повернутися до вікна <В-Н> натискають клавішу {ESC}.
• Якщо на кроці 5 використовулася клавіша [СЧИТ], відновновлюється список збережених координат. Продовжують винос в натуру.
• [ЗАП]: запис результатів вимірювань.
• Винесення в натуру можна виконувати після натискання клавіші [МЕНЮ] на другій сторінці режиму вимірювань і вибору пункту "Винесення в натуру".
