3.5.4.2. Порядок визначення координатної засічки.

► ПРОЦЕДУРА виконання:

1. Розміщають клавішу [ЗАСЕЧ] (Обернена засічка) на екрані режиму вимірювань.

2. Для входу в режим зворотної засічки натискають [ЗАСЕЧ].

3.Вибирають "XYH" і натискають клавішу [РЕДКТ], щоб ввести координати відомої точки. Після введення координат першої точки натискають клавішу {►} для переходу до другої відомої точки. Після введення координат всіх відомих пунктів натискають клавішу [ИЗМЕР].

Після натискання клавіші [СЧИТ] записані в пам'яті координати можуть бути викликані і використані.

• Для повернення до попередньої відомої точки натискають клавішу { }.

4.Наводять на першу відому точку та натискають [РАССТ] для запуску вимірювань. Результати вимірювань виводяться на екран.

5.Натискають [ДА], щоб використати результати вимірювань першої відомої точки.

• На цьому етапі також можна ввести висоту цілі.

• Якщо була натиснута клавіша [УГОЛ], відстань не виводиться.

6.Аналогічним чином повторяють кроки 4 - 5 для другої точки. Коли кількість виміряних точок буде достатньо для обчислення координат станції, з'явиться клавіша [ВЫЧ] (Обчислення).

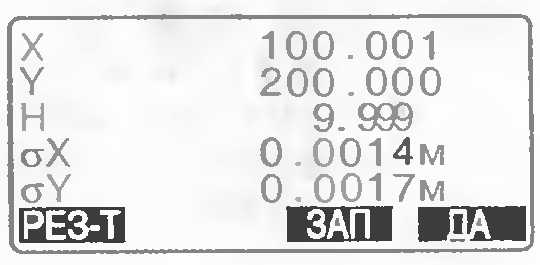

7.Після закінчення спостережень усіх відомих точок натискають [ВЫЧ] або [ДА] для автоматичного запуску обчислень. Відображаються координати станції і значення стандартних відхилень, характеризуючи точність вимірювань ( рис.4.20 ).

Рис.4.20.

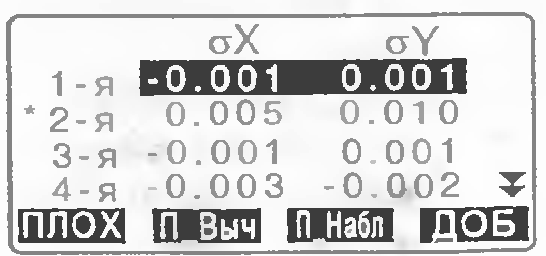

8.Натискають [РЕЗ-Т] (Результат) для перегляду результатів( рис.4.21). Якщо немає проблем з результами, натискають {ESC} і переходять до кроку 11.

Рис.4.21.

• Якщо є відома точка, яка не була виміряна, або якщо потрібно додати нову відому точку, натискають [ДОБ] (Додати).

• [ЗАП]: запис результатів вимірювань.

9. Якщо є проблеми з результами вимірювань якої-небудь точки, ставлять курсор на необхідний рядок і натискають клавішу [ПЛОХ]. Символ "*" з'явиться ліворуч (рис.4.21) від номера точки. Повторяють процедуру для всіх спірних результатів.

10. Натискають [П_Выч] для виконання повторних обчислень без використання точок, відмічених на кроці 9. Відображається результат обчислень. Якщо немає проблем з результами, переходьте до кроку 11. Якщо знову виникли проблеми, повторяють дії з кроку 4.

• Натискають [П_Набл] для спостереження точки, позначеної на кроці 9. Якщо на кроці 9 точки не позначені, можна повторити спостереження на всі точки або тільки на останню виміряну точку.

11. Натискають [ДА], щоб закінчити вимірювання. Координати станції встановлені.

Ще раз натискають клавішу [ДА], якщо хочуть встановити дирекційний кут на першу відому точку, як на точку зворотного орієнтування. Натискають [НЕТ], щоб повернутися в режим вимірів без установки дирекційного кута.

Можна також виконати вимірювання в режимі зворотної засічки без розміщення програмної клавіші, натиснувши клавішу [МЕНЮ] на другій сторінці режиму вимірювань і вибравши пункт меню "Обернена засічка".

3.5.4.3. Порядок визначення висотної засічки.

В результаті висотної засічки визначається тільки координата (висота) Н станції.

При цьому, повинні виконуватися тільки лінійно-кутові вимірювання. Можна використовувати від 1 до 10 відомих точок.

► ПРОЦЕДУРА виконання.

1. Для входу в режим зворотної засічки натискають [ЗАСЕЧ].

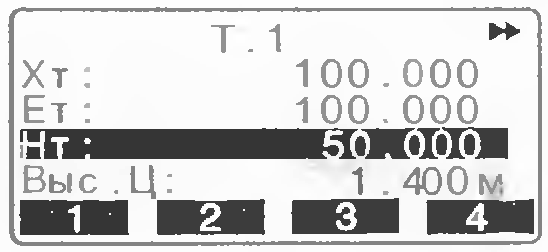

2. Вибирають "Висота" та натискають клавішу [РЕДКТ], щоб ввести висоти відомої точки. Після введення висоти першої точки натискають клавішу {►} для переходу до другої відомої точки. Після введення висот всіх відомих пунктів натискають клавішу [ИЗМЕР].

3.Наводять на першу відому точку і натискають [РАССТ] для запуску вимірювань. Результат вимірювання виводиться на екран.

4.Нтискають клавішу [ДА ],щоб використати результати вимірів першої відомої точки.

5.При використанні двох і більше відомих точок повторіть дії 3-4 в тому ж порядку, починаючи з другої точки . Коли кількість виміряних точок буде достатньо для обчислень, з'явиться клавіша [ВЫЧ] (Обчислення).

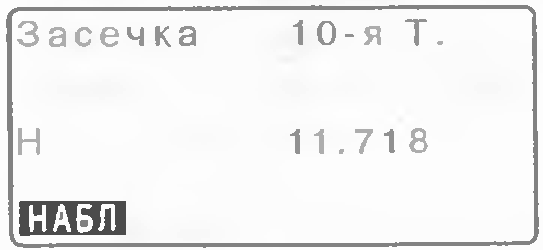

6.Після закінчення спостережень усіх відомих точок натискають [ВЫЧ] або [ДА] для автоматичного запуску обчислень. Відображаються висота станції (Н) та значення стандартного відхилення (σН), що характеризує точність вимірів.

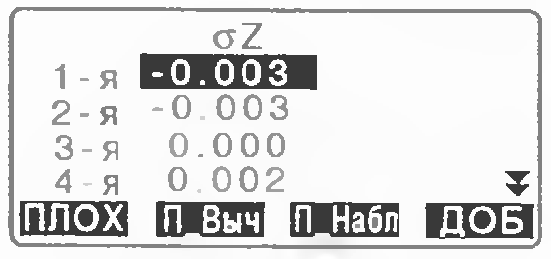

7. Натискають [PE3-T] (Результат) для перегляду результатів (σZ). Якщо немає проблем з результами, натисніть {ESC} і переходьте до кроку 10.

8. Якщо є проблеми з результами вимірювань якої-небудь точки, ставлять курсор на необхідний рядок і натискають клавішу [ПЛОХ]. Символ "*" з'явиться ліворуч від номера точки.

9. Натискають [П_Выч] для виконання повторних обчислень без використання точок, відмічених на кроці 8. Відображається результат обчислень. Якщо немає проблем з результату тами, переходять до кроку 10. Якщо знову виникли проблеми, повторяють дії з кроку 3.

10. Натискають [ДА] для закінчення вимірювань. Встановлюється тільки координата ( висота) Н станції.
