7.2 Расчет системы охлаждения
7.2.1 Выбор конструкции и определение размеров бака
Суммарные потери в трансформаторе
ΣР = Рк + Рх = 3614,4+ 790= 4404,4 Вт.
По рекомендациям, приведенным в таблице 7.4 /3, с. 126/ выберем бак с навесными радиаторами с прямыми трубами.

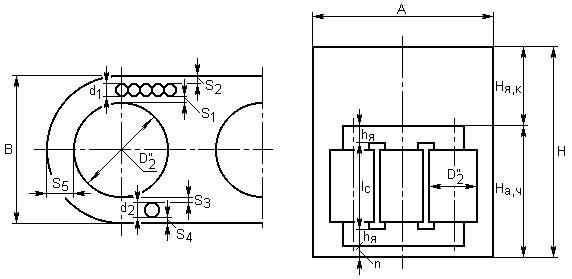

а) б)
а – изоляционные расстояния; б – размеры бака
Рисунок 10 – Основные размеры бака
Согласно рисунку 10 необходимо определить следующие минимальные расстояния:
S1 – изоляционное расстояние от изолированного отвода обмотки ВН до собственной обмотки;
S2 – изоляционное расстояние от изолированного отвода обмотки ВН до стенки бака;
d1 – диаметр изолированного провода обмотки ВН, равный 20 мм /3, с. 127/;
S3 – изоляционное расстояние от неизолированного отвода обмотки НН;
S4 – изоляционное расстояние от отвода обмотки до стенки бака;
d2 – размер неизолированного провода обмотки НН, равный 10 мм /3, с. 128/.
Изоляционные расстояния определим по таблицам 7.5 /3, с. 128/ и 7.6 /3, с. 129/:
S1 = 28 мм; S2 = 28 мм; S3 = 25 мм; S4 = 22 мм.
Минимальная ширина бака
Вб = D"1 + S1 + S2 + d1- S3 + S4 + d2 = 0,58 м.
Минимальная длина бака
Аб = 2·С + D"1 + 2·S5 = 2·С + D"1 + 2· (S3 + S4 + d2) = 2 ∙ 0,323 + 0,313 + 2 ∙ (0,025 + 0,022 + 0,015) = 1,083 м.
Высота активной части
Нач = lc + 2·а1я + n = 0,544 + 2 ∙175·10-3 + 0,04 = 0,934 м,
где n – толщина подкладки под нижнее ярмо /3, с. 129/.
Общая глубина бака
Нб = Нач + Няк = 0,934 + 160·10-3 = 1,094 м,
где Няк – расстояние от верхнего ярма трансформатора до крышки бака /3, с. 129/.
По таблице 7.10 примем стандартный размер радиатора
Ар = 900 мм.
Высота бака с навесными радиаторами должна удовлетворять следующему условию
Нб ≥ Ар + 0,185. (14)
Подставляя численные значения в неравенство (14), получим
1,094 > 1,085.
В нашем случае данное условие выполняется.
7.2.2 Расчет допустимого значения среднего превышения температуры стенки бака над температурой воздуха
Среднее превышение температуры масла, омывающего обмотки
Qмв = 65 – Qомвср = 65 – 12,7 = 52,3 0С.
Среднее превышение температуры стенки бака над температурой воздуха
Qбв = Qмв – Qмб = 52,3 - 6 = 46,3 0С,
где Qмб – величина перепада температуры между маслом и стенкой бака, определяемая по рекомендациям /3, с. 130/.
Полученное значение Qбв должно удовлетворять неравенству
1,2·(Qбв + Qмб) ≤ 60 0С. (15)
Подставляя численные значения в неравенство (15), получим
59,35 0С < 60 0С,
В нашем случае данное условие выполняется.
7.2.3 Определение площади поверхности охлаждения бака
Для овального в сечении гладкого бака без дополнительных элементов системы охлаждения поверхность излучения Пигл равна поверхности конвекции Пкгл и определяется, как
Пигл = Пкгл = Нб·[2·(Аб – Вб) + π·Вб] = 1,094 ∙ [2 ∙ (1,083 – 0,58) + 3,14 ∙ 0,58] = 3,093 м2.
Ориентировочная поверхность излучения бака с навесными радиаторами
Пи = k·Пигл = 1,75·3,093 = 5,4 м2,
где k – коэффициент, учитывающий отношение периметра поверхности излучения к поверхности гладкой части бака, определяемый по рекомендациям /3, с. 131/.
Ориентировочная поверхность конвекции бака
Поверхность конвекции крышки бака
Пккр = 0,5·[(Аб – Вб)·(Вб + 0,16) + π·(Вб + 0,16)2/4] = 0,5 ∙ [(1,083 - 0,58) ∙ (0,58 + 0,16) + 3,14 ∙ (0,58 + 0,16)2/4] = 0,401 м2.
Суммарная требуемая поверхность конвекции радиаторов
Пкр = П'к – Пкгл – Пккр = 9,3 – 3,093 – 0,401 = 5,806 м2.

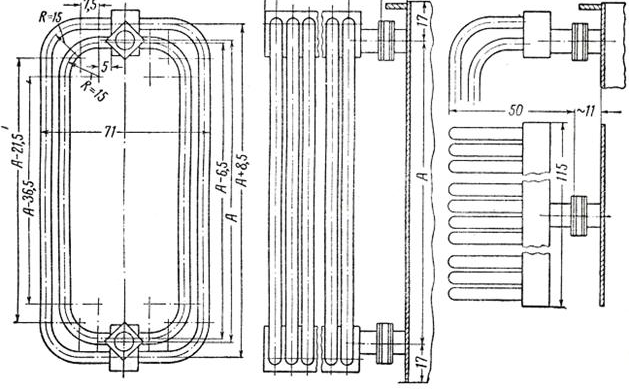

Будем использовать радиатор с двумя рядами труб по двадцать труб в ряду (см. рисунок 11). Размеры Вр и Ср равны 505 и 253 мм соответственно /3, с. 137/.
Рисунок 11 – Трубчатый радиатор с прямыми трубами
Действительная поверхность конвекции бака с навесными радиаторами
Пкро = kф·Пктр + Пкк = 1,497 ∙ 2,733 + 0,34 = 4,431 м2,
где kф – коэффициент формы поверхности, определяемый по таблице 7.9 /3, с. 136/;
Пктр – поверхность конвекции труб радиатора, определяемая по таблице 7.10 /3, с. 138/;
Пкк – поверхность конвекции коллекторов радиатора, определяемая по примечанию к таблице 7.10 /3, с. 138/.
Требуемое количество выбранных радиаторов
nр = Пкр/Пкро = 1,31 ≈ 2 шт.
Действительная поверхность конвекции бака с принятым количеством навесных радиаторов
Пк = Пкгл + Пккр + nр·Пкро = 3,093 + 0,401 + 2 ∙ 4,431 = 12,36 м2.
