4. Построение эпюр внутренних силовых факторов для балок и рам
Для балок и рам рис.5 - рис.10 необходимо:
1. Построить эпюры внутренних силовых факторов: продольной и поперечной силы; изгибающих моментов.
2. Для одной из балок (рис.5 - рис.8) из условия прочности подобрать размер t поперечного сечения, форма которого приведена на рис.11. []с=200 МПа, []p =80 МПа.
Исходные данные для расчета приведены в табл.4.
Таблица 4
Номер группы |
1 |
2 |
3 |
а, м |
1 |
2 |
3 |
b, м |
2 |
3 |
1 |
с, м |
3 |
1 |
2 |
d, м |
1 |
2 |
3 |
F, кН |
10 |
15 |
20 |
M, кН•м |
35 |
30 |
25 |
q, кН/м |
10 |
12 |
14 |
Размер t подобрать для балки на рис.: |
5 |
6 |
7 |

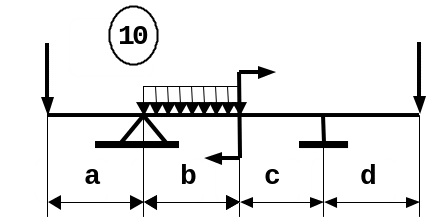

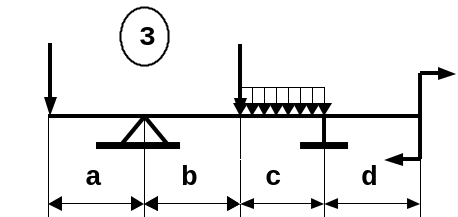

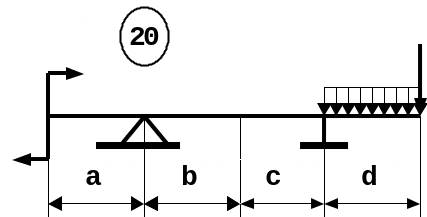

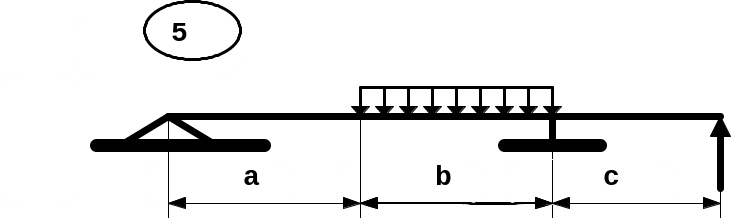

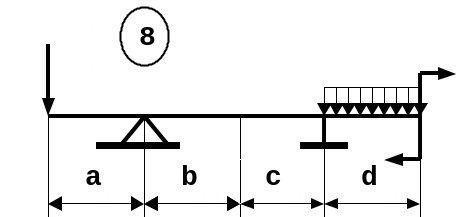

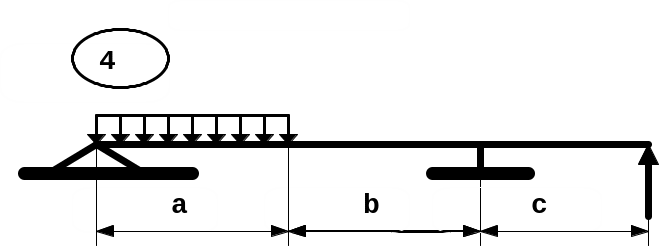

Рис. 5. Однопролетная балка

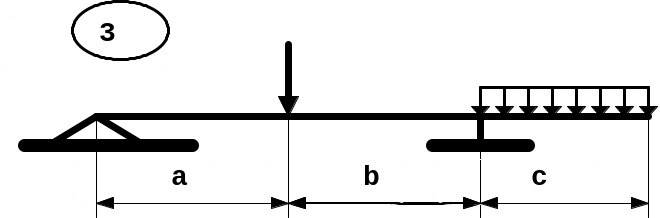

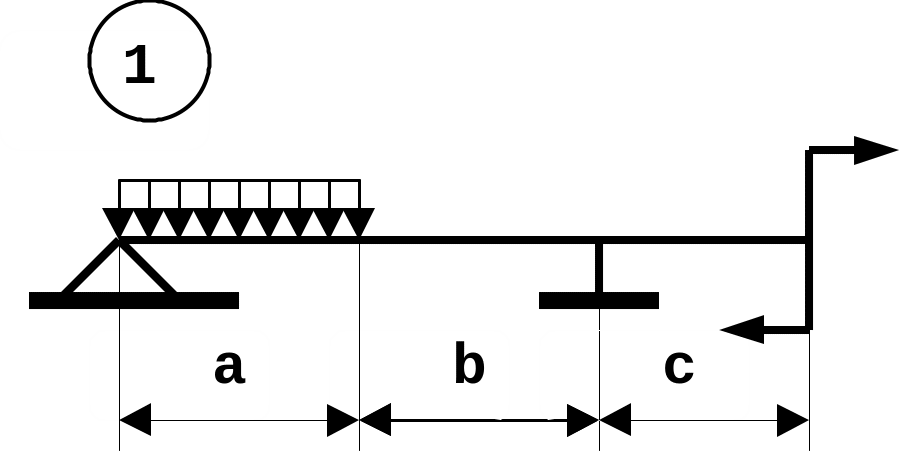

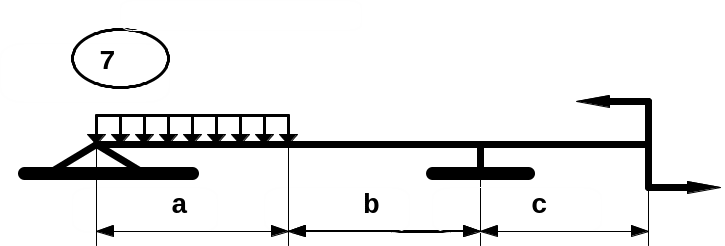

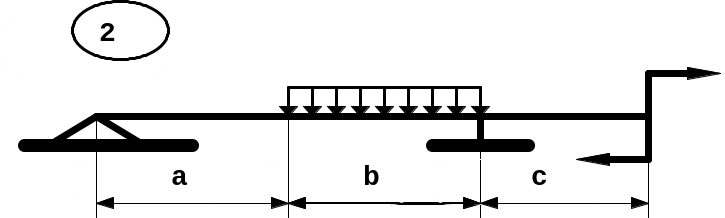

Рис. 6. Однопролетная балка с консолью

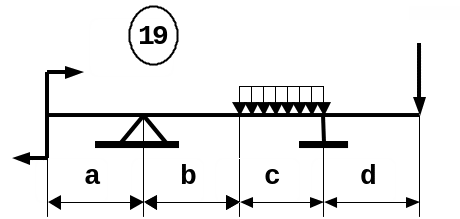

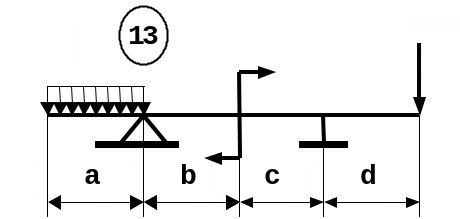

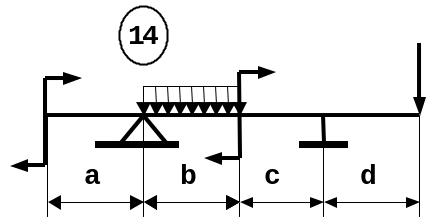

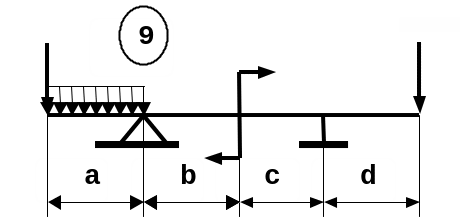

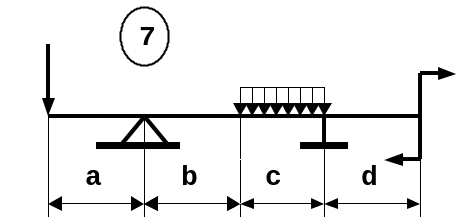

Рис. 7. Однопролетная балка с двумя консолями

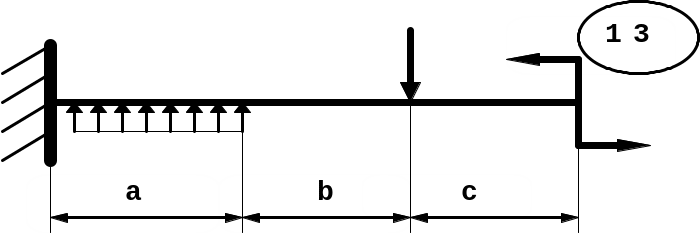

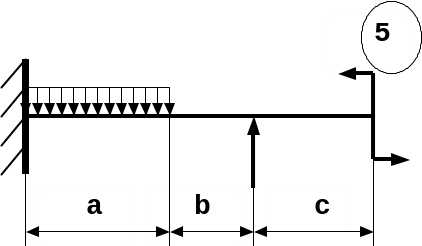

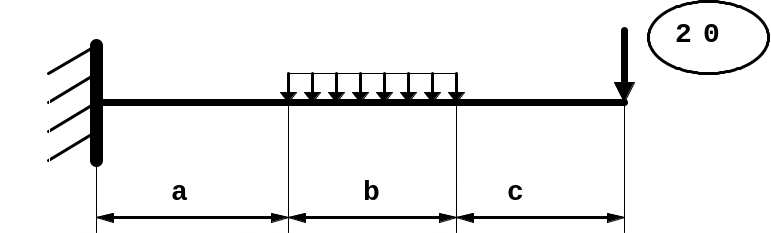

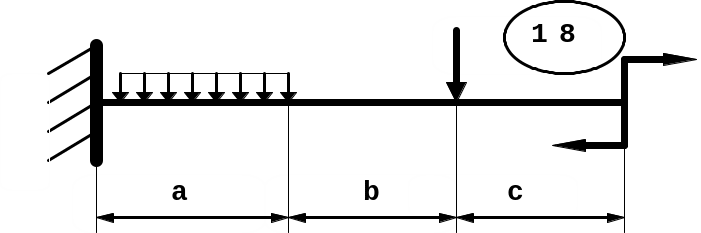

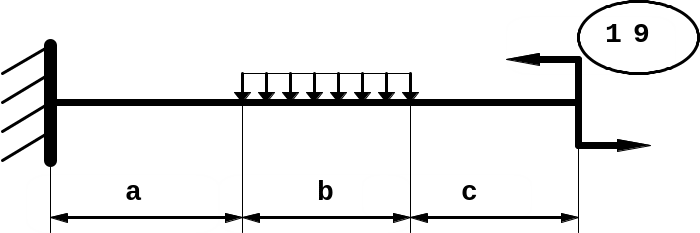

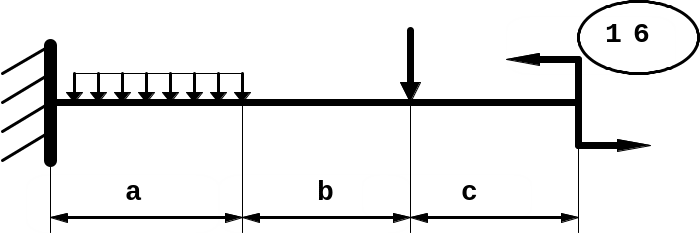

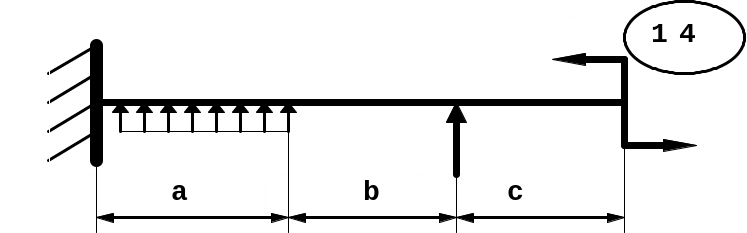

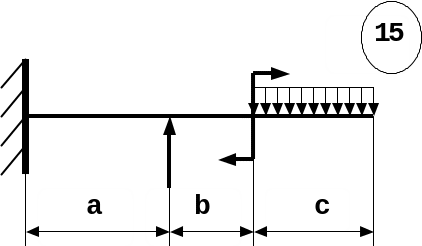

Рис.8. Консольная балка

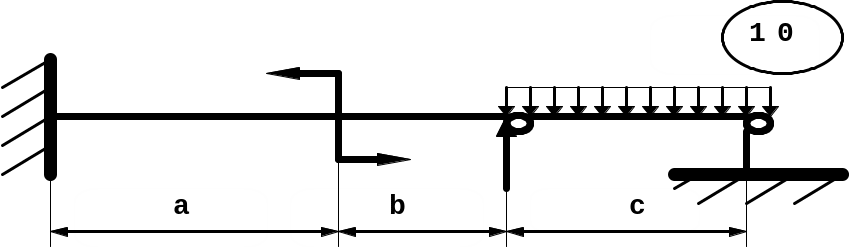

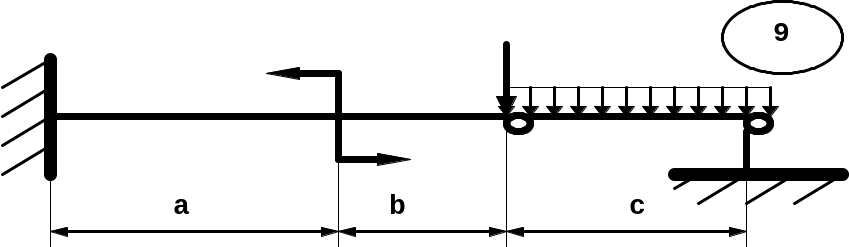

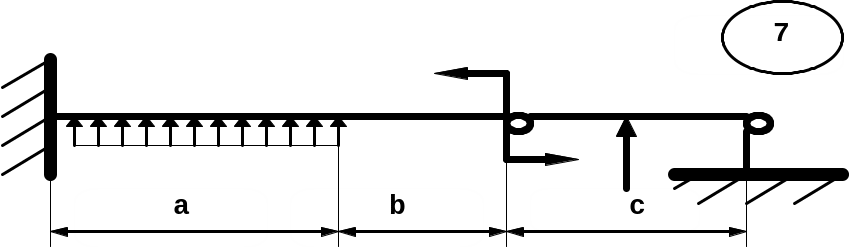

Рис. 9. Составная балка
Рис. 10. Консольная рама

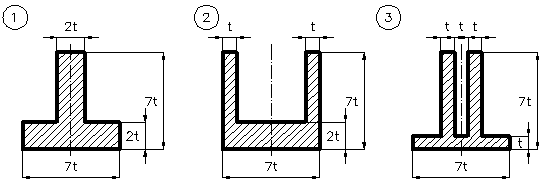

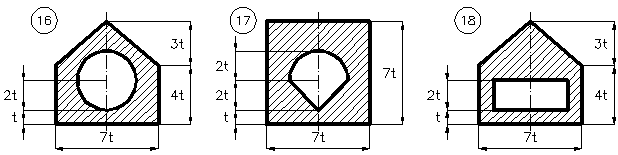

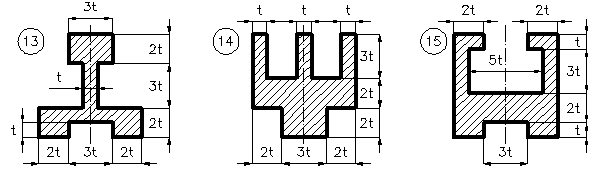

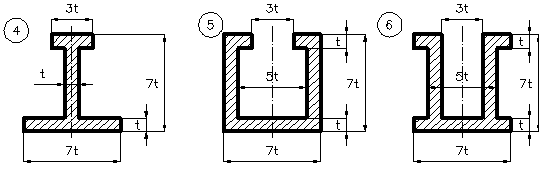

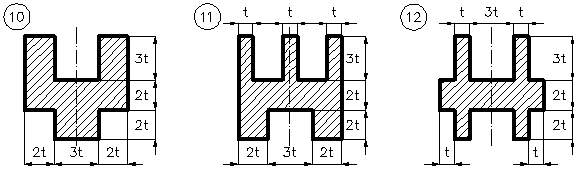

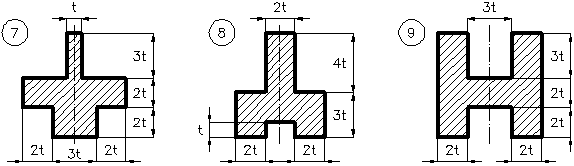

Рис. 11. Формы поперечного сечения
Часть 2
5. Расчет балки на прочность и жесткость
Для заданной балки (рис.12), при числовых значениях размеров и нагрузок, приведенных в табл. 5, необходимо:
1. Определить опорные реакции и построить эпюры поперечных сил и изгибающих моментов.
2. Подобрать диаметр круглого сечение балки. Допускаемое напряжение []=160 Мпа.
3. Методом начальных параметров определить прогибы в сечениях приложения сосредоточенных сил и углы поворота в опорных сечениях балки.
4. Проверить условие жесткости для сечения, подобранного из условия прочности. Предельный относительный прогиб fu=L/500, допускаемый угол поворота в опорах []=35 мрад.
Для всех групп: Fi=kiFi; Mi=miMi, где коэффициенты ki, mi приведены в табл.6. Таким образом, для каждого варианта значения нагрузок определяются умножением «групповых» значений, взятых из таблицы 5, на соответствующие коэффициенты, взятые из таблицы 6 в соответствии с номером варианта.

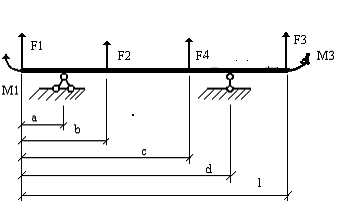

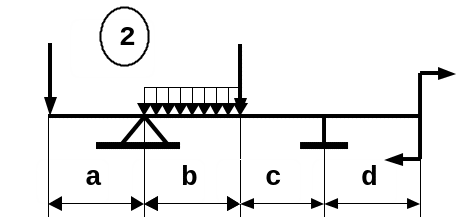

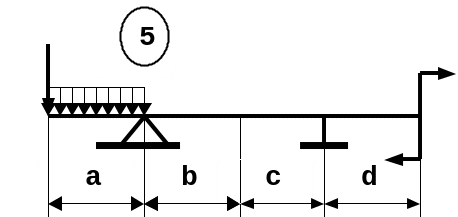

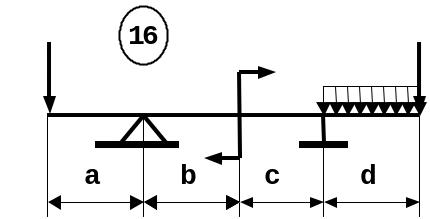

Рис.12
Таблица 5
№ группы |
1 |
2 |
3 |
a, м |
1,0 |
1,2 |
1,4 |
b, м |
1,4 |
1,6 |
1,8 |
c, м |
2,0 |
2,4 |
2,8 |
d, м |
3,2 |
3,6 |
4,0 |
l, м |
4,0 |
4,4 |
4,8 |
F1, кН |
60 |
50 |
40 |
F2, кН |
10 |
20 |
30 |
F3, кН |
30 |
40 |
60 |
F4, кН |
20 |
10 |
20 |
M1, кНм |
15 |
20 |
25 |
M3, кНм |
40 |
35 |
30 |
Таблица 6
№ варианта |
k1 |
k2 |
k3 |
k4 |
m1 |
m3 |
1 |
1 |
0 |
0 |
1 |
1 |
0 |
2 |
0 |
1 |
1 |
0 |
0 |
1 |
3 |
0 |
1 |
1 |
0 |
0 |
-1 |
4 |
0 |
0 |
1 |
1 |
0 |
-1 |
5 |
1 |
1 |
0 |
0 |
-1 |
0 |
6 |
0 |
0 |
1 |
1 |
0 |
1 |
7 |
-1 |
0 |
0 |
1 |
1 |
0 |
8 |
-1 |
1 |
0 |
0 |
1 |
0 |
9 |
0 |
-1 |
1 |
0 |
0 |
1 |
10 |
0 |
0 |
-1 |
1 |
0 |
-1 |
11 |
-1 |
1 |
0 |
0 |
-1 |
0 |
12 |
1 |
-1 |
0 |
0 |
1 |
0 |
13 |
1 |
0 |
0 |
-1 |
2 |
0 |
14 |
1 |
-1 |
0 |
0 |
-2 |
0 |
15 |
0 |
1 |
-1 |
0 |
0 |
-2 |
16 |
0 |
0 |
1 |
-1 |
0 |
-2 |
17 |
0 |
-2 |
-1 |
0 |
0 |
2 |
18 |
2 |
1 |
0 |
0 |
-1 |
0 |
19 |
-1 |
0 |
0 |
-1 |
-2 |
0 |
20 |
0 |
0 |
2 |
2 |
0 |
-1 |
6. Косой изгиб
Для балки (рис. 13), поперечное сечение которой показано на рис. 14, установить опасное сечение, определить положение нейтральной линии, построить эпюру нормальных напряжений и проверить условие прочности. Все нагрузки приложены в одной плоскости, проходящей через продольную ось балки. Силовая линия наклонена к оси «x» под углом α. Исходные данные для расчета приведены в табл. 7.
Допускаемое напряжение [s]=160 Мпа.
Таблица 7
Группа |
1 |
2 |
3 |
a, м |
1 |
2 |
3 |
b, м |
2 |
3 |
1 |
c, м |
3 |
1 |
2 |
q, кН/м |
5 |
8 |
12 |
F, кН |
10 |
15 |
20 |
M, кНм |
5 |
8 |
10 |
d, см |
10 |
12 |
15 |
Угол α˚ |
30˚ |
60˚ |
45˚ |
Рис. 13

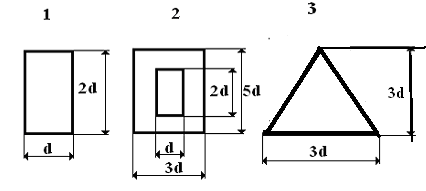

Рис. 14
