А) люмінесцентної лампи; б) дугової ртутної лампи; в) стартера.
Дугові ртутні лампи (ДРЛ) являють собою скляну колбу 5, яка заповнена інертним газом (аргоном) і дозованою кількістю ртуті. Всередині колби поміщено запальник 7. При проходженні електричного струму в запальнику
виникає дуга, при цьому аргон і пари ртуті, які знаходяться в колбі, почи - нають світитися з перевагою сине-зелених промінів. Для виправлення світло- вої передачі на внутрішній поверхні колби нанесений шар люмінофору.
Ресурс дугових ртутних ламп складає понад 10000 годин.
Для забезпечення роботи газорозрядних лампам призначені спеціальні схеми і апарати, які представлені на рис. 1.5.
МГЛ – металогалогенні лампи мають в парах ртуті домішки: йодисті з'єднання натрію, талію та індію, які значно підвищують світловіддачу ламп.
НЛВД – натрієва лампа високого тиску, в якій використовується розряд в парах натрію. Має саму високу світловіддачу, але ж і високу пульсацію світлового потоку.
ДКсТ – дугова ксенонова трубчата. Має добру передачу кольору і великі потужності: 5; 10; 20; і 50 кВт.
220 В 220 В
Рис. 1.5. Схеми включення: а – люмінесцентної лампи (ЛЛ); б – лампи ДРЛ.
СТ – стартер; КР – конденсатор для заглушування радіозавад; К – конденсатор для компенсації реактивної потужності; Др. – дросель; Тр – трансформатор.
Люмінесцентні лампи виготовляють з різними відтінками: ЛБ – білого;
ЛХБ – холодного білого; ЛТБ – тепло-білого; ЛД – денного світла; ЛДЦ – денного правильної передачі світла. Лампи ЛД і ЛДЦ використовують на виробництвах, де необхідне правильне розрізнення кольору; ЛТБ – в адмі –
ністративних і культурно-побутових приміщеннях; ЛБ і ЛХБ – в інших приміщеннях.
При включенні газорозрядних ламп в двопровідні лінії змінного струму виникають пульсації світлового потоку, які викликають стробоскопічний ефект, при якому обертаючи частини механізму здаються нерухомими,
виникає стомлення зору, що може привести до нещасних випадків на ви –
рибництві.
4.Світильники.

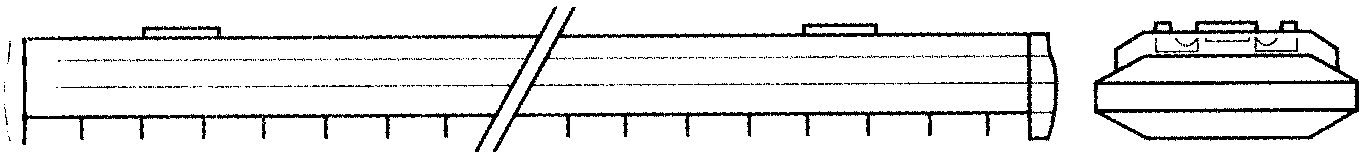

Світильником називається освітлювальний прилад ближньої дії, призначе- ний для освітлення об’єктів, які знаходяться на відстанях в десятки разів більше ніж розміри самого світильника і для розміщення в йому джерел світла(ламп), пуско-регулювальної та комутаційної апаратури, а також
елементів корекції світлового потоку (розсіювачів або світлофільтрів чи відбивачів). По призначенню, - в залежності від місця встановлення світиль- ники поділяються на світильники зовнішнього освітлення(ліхтарі та прожек-
тори), світильники внутрішнього та світильники місцевого освітлення.
Відповідно стандарту світильники класифікуються по ступеню захисту від пилу і води: а) – від пилу:
відкриті;
перекриті з неущільненою світлопропускною оболонкою;
повністю пилозахищені;
частково пилозахищені (захищені лише струмопровідні частини);
повністю пилонепроникнені:
частково пилонепроникнені.
б) – від води:
незахищені; - брискозахищені;
краплезахищені; - струмозахищені,
дощевозахищені;
Для роботи в виробничих приміщеннях з хімічно агресивними середо – вищами використовують світильники, які захищені від впливу хімічно
агресивного середовища (хімічно стійкі). Такий світильник складається з хімічно стійкого пластмасового корпусу, отвір для вводу провідників живлення має ущільнення, а прокладка з термостійкої гуми не допускає проникнення всередину світильника хімічно агресивних речовин. Арматура
ламп виготовляється, як правило, з фарфору.
Для освітлення вибухонебезпечних приміщень використовують вибухо - захищені світильники, які виготовляють за видами вибухозахисту:
- для ламп розжарювання: “вибухонепроникаюча оболонка” або “підвищена надійність проти вибуху”;
- для люмінесцентних ламп – з видом вибухозахисту “підвищена надійність проти вибуху”.
В вибухозахищених світильниках скляний ковпак і корпус світильника
мають велику механічну міцність і тому здатні витримати внутрішній тиск, який створює вибухонебезпечна суміш під час її підпалювання. Для захисту від механічних пошкоджень скляний ковпак захищається металевою сіткою.
Вибухозахищені світильники комплектуються патроном з іскрогасильною камерою і механічним блокуванням, яке забезпечує замикання кола лампи коли вона повністю вкручена в гільзу патрону. Подача напруги припиняється при відкриванні світильника спеціальною контактною пружиною.
Для освітлення виробничих приміщень, в яких технологічний процес пов’язаний з подрібненням сировини, використовуються світильники з товстою скляною лінзою і додатковим металевим щитом, який захищає лінзу і лампу від попадання осколків та уламків сировини.
Різноманітність світильників по ступеню захисту від впливу зовнішнього середовища дає можливість підібрати необхідне конструктивне виконання світильника практично для будь яких умов роботи і навколишнього середо - вища як для роботи в приміщеннях так і на відкритому повітрі.
В залежності від виду ламп світильники можна поділити на світильники для ламп розжарювання, на світильники для люмінесцентних або газорозрядних ламп.
В залежності від способу встановлення світильники можна поділити на підвісні (стельові) та на бокові (настінні). Спосіб встановлення світильників залежить від характеру роботи і розташування робочих місць в виробничому приміщенні. Світильники місцевого освітлення встановлюються безпосе – редньо на робочому місці на пристосуваннях, які дозволяють встановлювати світловий потік в зручному напрямку.
Конструкція світильників.
А) світильники для внутрішнього освітлення.
Рис.1.6. Світильники для внутрішнього освітлення.
а) – незахищений типу Уз з відбивачем і скляним затінювачем; б) – частково пилоза –
хищений типу ГсУ; в) – повністю пилозахищений і краплезахищений типу ПГ.
г) - повністю пилозахищений і краплезахищений типу ПВЛ для люмінесцентних ламп.
Рис.1.7. Хімічно стійкі
світильники.
а) - для ламп розжарювання типу “Астра”;
б) – для ламп ДРЛ типу УПД.
1 – корпус; 2 – патрон; 3 – клемна колодка; 4 – екран;
5 – відбивач.
Рис.1.8. Вибухозахищені світильники для ламп розжарювання.
а) – ВЗГ-200; б) – В4А-200; в) – В4А-100; г) – В4А-50.
Рис.1.9. Люмінесцентний світильник підвищеної надійності проти вибуху
НОГЛ-180.
Рис.1.10. Загальний вигляд світильника TCS 058-L фірми “PHILIPS”.
Рис.1.11. Приклад кріплення світильника ЛПО.
1- скоба; 2 – основа; 3 – торцева кришка; 4 – розсіювач; 5 – клемна клодка.
23
Р
ис.1.12.
Будова патрону з
іскрогасильною камерою.
1 – центральний контакт;
2 – іскрогасильна камера;
3 і 5 – контактні гвинти;
4 – контактна пружина;
6 – різьбова гільза;
7 – корпус патрону.
Основні характеристики світильників.
потужність джерела світла (лампи);
напруга мережі живлення;
ККД, - = Fк.св./ Fл ;
Захисний кут = arctg h / (R+r), де
h – відстань від тіла розжарювання до площини світлового отвору,
R – радіус світлового отвору,
r – радіус тіла розжарювання.
5) Крива сили світла (залежність І().
По вигляду кривої світла світильники поділяються:
глибоко випромінюючі типів К, Г, Д;
широко випромінюючі типів Л і Ш.
