Лабораторные задания и порядок их выполнения Задание 1 Получение информация о видеоадаптере

1.1. Щелкните пра­вой кнопкой мыши на свободном месте Рабочего стола и выберите в контекст­ном меню пункт Свойства. Откроется диалоговое окно Свойства: Экран. Выбе­рите вкладку Параметры и щелкните на кнопке Дополнительно.

Откроется новое диалоговое окно свойств, заголовок которого соответствует названию видеоадаптера, как оно известно операционной системе. Видеоадап­тер идентифицируется в момент установки, эти сведения сохраняются и предо­ставляются по запросу. Фирменные драйверы идентифицируют видеоадаптер однозначно. Универсальные драйверы определяют только графический про­цессор и характеристики видеопамяти.

Существуют также драйверы, поставляемые с самой операционной системой Windows. Но, как правило, даже если драйвер для современной видеокарты включен в стандартный набор драйверов Windows, функции аппаратной под­держки трехмерной графики в нем не реализованы. Такой драйвер эффективно работает только с обычными приложениями Windows.

Сведения о графическом процессоре — это наиболее важная информация, позволяющая определить пределы производительности графической системы. Не менее важно знать объем и быстродействие видеопамяти.

1.2. Заполните таблицу 1 технические характеристики видеокарты

Технические характеристики видеокарты.

Таблица 1

Модель видеокарты
Производитель
Графический процессор
Тактовая частота чипа
Тактовая частота памяти
Объем видео памяти
Интерфейс памяти (ширина шины)
RAMDAC
Стандарт интерфейса подключения

Задание 2 Конфигурирование видеосистемы

Последовательно выполните настройки параметров видеоадаптера и монитора, изложенные в пунктах заданий 2 – 5.

Все предусмотренные в лабораторной работе настройки видеоподсистемы выполняются с использованием компонента «Экран», для открытия которого необходимо нажать кнопку Пуск, выбрать команды Настройка и Панель управления, а затем дважды щелкнуть левой кнопкой мыши на значке Экран. Внешний вид компонента «Экран» показан на рис.1.

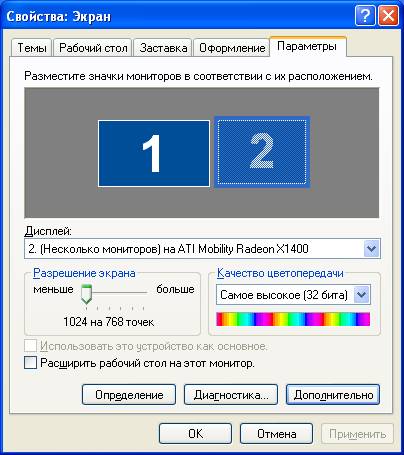

Рис.1. Окно компонента «Экран»

Компонент «Экран» панели управления предназначен для выбора оптимальных режимов работы видеоподсистемы в ОС Windows, в частности для настройки параметров рабочего стола и экрана. Здесь можно выбрать тему, определяющую общий внешний вид рабочего стола. Тема задает фон, заставку, используемые в окнах системные шрифты, цвета и объемные эффекты, внешний вид значков и указателей мыши, а также звуковые эффекты. Пользователи могут настраивать темы, изменяя отдельные элементы. На закладке «Параметры» можно установить требуемые параметры видеоадаптера: количество цветов, разрешение экрана, а также частоту обновления для монитора.

Задание 2. Установка числа цветов, отображаемых на экране монитора 2.1. На панели управления откройте компонент «Экран». 2.2. На вкладке Параметры в списке Качество цветопередачи выберите требуемый параметр цветовой настройки.

Задание 3. Установка разрешения экрана 3.1. На панели управления откройте компонент «Экран». 3.2. На вкладке Настройка перетащите ползунок в группе Разрешение экрана, установив требуемое разрешение, а затем нажмите кнопку Применить. 3.3. Когда появится запрос на применение новой настройки, нажмите кнопку ОК. Экран ненадолго станет черным. 3.4. После изменения разрешения экрана необходимо в течение 15 секунд подтвердить его. Для этого следует нажать кнопку Да; если нажать кнопку Нет или ждать, ничего не нажимая, будет восстановлен предыдущий уровень разрешения.

Задание 4. Установка частоты обновления изображения на мониторе 4.1. На панели управления откройте компонент «Экран». 4.2. На вкладке Параметры нажмите кнопку Дополнительно. 4.3. На вкладке Монитор выберите в списке Частота обновления экрана требуемое значение частоты обновления.

Задание 5. Изменение размера объектов и текста на экране 5.1. На панели управления откройте компонент «Экран». 5.2. На вкладке Параметры нажмите кнопку Дополнительно. 5.3. На вкладке Общие в списке Масштабный коэффициент выберите нужное значение величины dpi (dots per inch – точек на дюйм). 5.4. Если в списке Масштабный коэффициент выбрать вариант Особые параметры, откроется диалоговое окно Особый масштабный коэффициент, в котором можно установить подходящее значение. Для этого в раскрывающемся списке необходимо выбрать один из вариантов, выражающих изменение размера в процентах, или щелкнуть линейку и перетащить указатель мыши до нужного значения. 5.5. Получив соответствующий запрос, перезагрузите компьютер.

Задание 6. Оценка качества двумерного изображения

6.1. Убедитесь в отсутствии очевидных дефектов изображения при макси­мальном аппаратном ускорении. Для этого щелкните на свободном месте Рабочего стола Windows правой кнопкой мыши и выберите в контекстном меню пункт Свой­ства — откроется диалоговое окно Свойства: Экран. Выберите в нем вкладку Параметры (Настройка) и щелкните на кнопке Дополнительно. В открывшемся диалоговом окне свойств видеоадаптера выберите вкладку Диагностика (Быс­тродействие). При оптимальном быстродействии движок Аппаратное ускорение стоит в крайнем правом положении. При изменении положения движка для ввода настроек в действие требуется перезагрузка системы. ( Точное название элементов управления зависит от используемой версии опера­ционной системы).

У современных видеокарт при максимальном быстродействии изображение не должно иметь дефектов. У неудачных карт (обычно устаревших) иногда наблюдаются:

• разрушение стандартных элементов оформления окна (например, полос прокрутки);

• странное поведение указателя мыши (черный квадрат-подложка или появление «следов» по траектории его движения);

• дефекты при отображении графических документов в отдельных про­граммах.

6.2. При обнаружении устойчиво повторяющегося дефекта уменьшите степень аппаратного ускорения. Исчезновение дефекта означает, что видеокарта не вполне корректно поддерживает функции ускорения двумер­ной графики.

6.3. Проверьте качество выходного сигнала видеокарты. Для этого установите для монитора максимальную частоту кадров при «рабочем» экранном разре­шении. Поднимите контрастность изображения; например, задав для Рабочего стола белый фон. Проверьте, как выглядят мелкие контрастные элементы, на­пример подписи под значками. Появление проблем наиболее вероятно в углах экрана. Для видеокарт с невысоким качеством выходного канала наблюдается эффект «замыливания» — перенос цвета.на соседний пиксел — объекты, изображенные тонкими линиями, выглядят нерезкими.

Если при снижении частоты кадров монитора эффект исчезает, значит, недостаточно качество вы­ходного сигнала видеокарты (модуля RAMBAC). Если «замыливание» сохра­няется и на пониженных частотах, следует проверить фокусировку монитора

Новые видеоадаптеры также готовы обеспечивать высокую частоту кадров. При использовании современного монитора и современной видеокарты появление дефектов двумерного изображения маловероятно.
