Тема 1. Гідромеханічні процеси

До гідромеханічних процесів відносяться:

  1. переміщення рідин і газів;

  2. змішування рідин;

  3. відстоювання рідких систем;

  4. центрифугування рідких систем;

  5. фільтрування рідких і газових систем;

  6. очищення газів.

Практичне заняття № 1

Тема 1. Переміщення рідин і газів, стиснення газів

Мета: ознайомитися з основними видами і конструкцією компресорних машин

  1. Загальні відомості переміщення газів

  2. Термодинамічні основи процесу стиснення газів

  3. Компресорні машини

Теоретичні відомості

1. Загальні відомості

Машини, призначені для переміщення і стиснення газів, називають компресорними машинами.

Відношення кінцевого тиску р2, створеного компресорною машиною, до початкового тиску р1, при якому відбувається всмоктування газу, називається ступенем стиснення.

Залежно від ступеня стиснення розрізняють такі типи компресорних машин:

1) вентилятори — для переміщення великих кількостей газів;

2)газодувки — для переміщення газів при відносно високому опорі газопровідної сітки;

  1. компресори — для створення високого тиску;

  2. вакуум-насоси — для відсмоктування газів при тиску нижче атмосферного.

За принципом дії компресорні машини діляться на:

  1. поршневі,

  2. ротаційні,

  3. відцентрові,

  4. осьові.

У поршневих машинах стиснення газу відбувається в результаті зменшення об'єму, в якому розміщений газ, при зворотньо-поступальному русі поршня.

Стиснення газу в ротаційних машинах обумовлене зменшенням об'єму, в якому розміщений газ при обертанні ексцентрично розташованого ротора.

У відцентрових машинах енергія передається потоку газу силовою дією лопаток робочого колеса, внаслідок чого відбувається стиснення і підвищення кінетичної енергії газу. Ця енергія перетвориться в тиск у нерухомих елементах машини.

В осьових машинах газ стискається при русі його уздовж осі робочого колеса і направляючого апарату.

Як вакуум-насос можуть бути використані будь-які компресорні машини. Основна відмінність вакуум-насосу від компресорних машин інших типів полягає в тому, що всмоктування в них проводиться при тиску значно нижчому за атмосферний, а нагнітання – при тиску, дещо перевищуючому атмосферний.

Застосовують також струменеві компресори і вакуум-насоси, за конструкцією подібні струменевим насосам для переміщення рідин. У струменевих компресорах і вакуум-насосах відсмоктування і стиснення газів здійснюється за рахунок кінетичної енергії струменя допоміжної рідини або пари.

Вентилятори і газодувки великої продуктивності, створюючі розрідження, називаються ексгаустерами. Для отримання більш глибокого вакууму застосовують поршневий і ротаційний вакуум-насос, не відмінний за принципом дії від компресорів.

2. Термодинамічні основи процесу стиснення газів

1. Рівняння стану газу термодинамічні діаграми. Стиснення реального газу супроводжується зміною його об'єму, тиску і температури. Співвідношення між цими параметрами при тиску не більше 106 н/м2 (~10ат ) характеризується рівнянням стану ідеальних газів.

При тиску більше 106 н/м2( 10ат ) слід користуватися рівнянням Ван-дер-Ваальса або іншим рівнянням, що більш точно описує залежність між об'ємом, тиском і температурою газу при підвищеному тиску.

Рівняння Ван-дер-Ваальса має вигляд

(4.1)

де р—тиск газу, н/м2; v — питомий об'єм газу, м3/кг, R - газова постійна R=8314/M, дж/(кгград); М — маса 1 кмоль, кг/кмоль; Т — температура °К; а, в — постійні величини для даного газу.

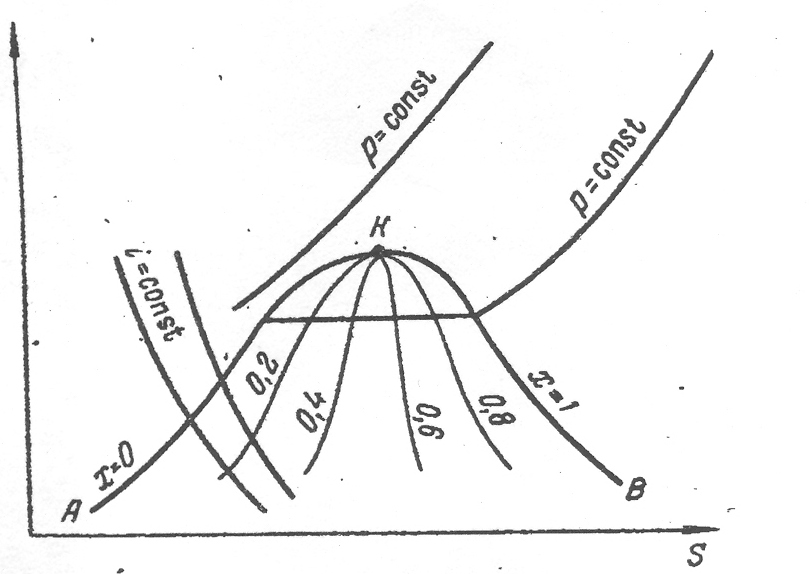

Рис.1. Термодинамічна діаграма температура—ентропія, або Т—S-діаграма

За відсутності довідкових даних постійні а і в визначаються за критичними параметрами газу — критичними температурою Ткр і тиском Ркр:

Проте для практичних розрахунків найбільш зручна і надійна термодинамічна діаграма температура—ентропія, або Т—S-діаграма, яка будується на підставі дослідних даних (рис.1).

На Т—S-діаграмі нанесена пригранична крива АКВ, максимум на якій відповідає критичній точці К. В області, обмеженій цією кривою і віссю абсцис (область вологої пари), т.т. одночасно співіснують дві фази — рідина і пара. Ліва гілка КА приграничної кривої відповідає повної конденсації пари (зникненню парової фази). Для неї ступінь сухості х=0. Права гілка КВ відповідає повному випаровуванню рідини (зникненню рідкої фази) і утворенню сухої пари. Для гілки КВ ступінь сухості х=1. Зліва від приграничної кривої знаходиться область існування тільки рідкої фази, справа — тільки парової (газоподібної) фази. Координати критичної точки К характеризують критичні параметри газу.

В області вологої пари проведені лінії постійної вологості . Лінії постійних температур (ізотерми) і ентропії паралельні відповідно абсцисі і ординаті. Вибрані в області перегрітої пари направлені круто вгору, а в області вологої пари співпадають з ізотермами, оскільки тепло тут витрачається на випаровування рідини без зміни температури. В області рідкої фази ізобари майже повністю зливаються з приграничною кривою унаслідок незначного стиснення рідин і незначного впливу тиску на їх фізичні властивості.

На діаграмі Т—S нанесені також лінії постійної ентальпії (ізоентальпи). Ентальпія реальних газів залежить не тільки від температури, але і від тиску, тому ізоентальпа реальних газів не співпадає з ізотермою.

Всі параметри газу на Т—S-діаграмі віднесені до 1 кг газу.

Відповідно до термодинамічного визначення ентропії приріст її для оборотного процесу складає

(4.2)

За цим рівнянням можна розрахувати теплоту зміни стану газу:

(4.3)

Таким чином, на діаграмі Т—S площа під кривою, що описує зміну стану газу, чисельно рівна теплоті зміни стану.

Застосування діаграми тиск - об'єм (P-V) для проведення технічних розрахунків можливе, проте викликає значні труднощі у зв'язку з складністю визначення теплоти зміни стану газу на цій діаграмі.

2 . Процеси стиснення газів.

Кінцевий тиск газу під час стиснення залежить від умов теплообміну газу з навколишнім середовищем. Теоретично є два граничні випадки стиснення:

1) все що виділяється при стисненні тепло повністю відводиться і температура газу при стисненні залишається незмінною - ізотермічний процес;

2) теплообмін газу з навколишнім середовищем повністю відсутній і все що виділяється при стисненні тепло затрачується на збільшення внутрішньої енергії газу, підвищуючи його температуру, — адіабатичний процес.

Насправді стиснення газу лише в більшій або меншій ступені наближається до одного з цих теоретичних процесів. При стисненні газу разом із зміною його об'єму і тиску відбувається зміна температури і одночасно частина тепла, що виділяється, відводиться в оточуюче середовище. Такий процес стиснення називається політропічним.

3. Робота стиснення і споживана потужність.

Процес ізотермічного стиснення газу від тиску р1 до тиску р2 зображається на Т—S діаграмі прямою АВ (рис. 2), проведеній між ізобарами P1 і P2 по лінії .

Кількість тепла qіз, яке необхідно відводити при ізотермічному стисненні 1 кг газу від тиску р1 до тиску р2 допівнює питомій роботі ізотермічного стиснення 1із, вираженій в дж/кг. Величина qіз може бути визначена з діаграми за допомогою простого співвідношення:

(4.4)

Процес адіабатичного стиснення газу характеризується повною відсутністю теплообміну між газом і навколишнім середовищем. При адіабатичному стисненні газу dQ = 0 і з рівняння (4.2) випливає, що dS= 0. Таким чином, в процесі адіабатичного стиснення газу незмінною залишається його ентропія, і цей процес зображається на діаграмі Т—S прямою АD (рис.4.2), проведеній по лінії .

Кількість тепла, що виділяється при адіабатичному стисненні 1 кг газу від тиску р1 до тиску р2, дорівнює питомій роботі адіабатичного стиснення , визначається по діаграмі таким чином:

(4.5)

Процес політропічного стиснення газу від тиску р1 до тиску р2 зображається на діаграмі Т—S похилою прямою АС. Кількість тепла, що виділяється при політропічному стисненні 1 кг газу, чисельно рівне питомій роботі політропічного стиснення , знаходиться приблизно з діаграми по співвідношенню:

(4.6)

Знаючи кінцевий тиск р2, можна визначити питому роботу стиснення l також аналітично. Вона дорівнює для ізотермічного стиснення:

(4.7)

для адіабатичного стиснення

(4.8)

для політропічного стиснення

(4.9)

У рівняннях (4.7—4.9): v1 - питомий об'єм газу при всмоктуванні, м3/кг; - показник адіабати (відношення теплоємності газу при постійному тиску до теплоємності при постійному об'ємі); m — показник політропи.

Значення показника політропи m залежить від природи газу і умов теплообміну з навколишнім середовищем. Так, наприклад, при стисненні повітря в компресорах, що працюють з водяним охолодженням газу, приблизно можна прийняти m = 1,35. У компресорах без охолодження стиснення може протікати по адіабаті або по політропі з показником .

Найменша робота затрачається під час ізотермічного стиснення, тому дійсний процес стиснення прагнуть провести в умовах, наближених до ізотермічних. Для цього тепло, що виділяється при стисненні відводять шляхом охолодження газу. Температура газу Т2 після стиснення: для ізотермічного процесу

(4.10)

для адіабатичного процесу

(4.11)

для політропічного процесу

(4.12)

Теоретична потужність NT (вт), затрачена на стиснення газу компресором, визначається множенням продуктивності компресора V (кг/сек) на питому роботу стиснення l (дж/кг), підраховану по одному з приведених вище рівнянь (4.7)—(4.9):

(4.13)

де V — об'ємна продуктивність компресора, — густина газу, кг/м3.

Якщо об’ємна продуктивність компресора і щільність газу приведені до умов всмоктування (т.т. якщо V=V1 ), то у врахуванням рівнянь (4.7-4.9) отримаєм:

(4.13 а)

(4.13 б)

(4.13 в)

Ефективність компресорів неможна оцінювати звичайним енергетичним ккд, який являє собою відношення енергії, отриманої газом в машині, до затраченої енергії. При такій оцінці ефективності найменший ккд мали б машини з інтенсивним водяним охолодженням, оскільки значна частина енергії стиснених у цих машинах газів відводиться у вигляді тепла з охолоджуючою водою. Проте, як відомо, задане підвищення тиску газу досягається з найменшою затратою енергії саме в машинах із інтенсивним водяним охолодженням. Тому для оцінки ефективності компресорних машин застосовують відносний термодинамічний ккд, який базується на порівнянні даної компресорної машини з найбільш економічною машиною того ж класу.

Машини з водяним охолодженням порівнюють із умовною машиною, стискаючою газ по ізотермі. Така машина називається ізотермною. Відношення потужності ізотермної машини до фактичної потужності N даної машини, працюючої з охолодженням газу, називається ізотермічним ккд

(4.14)

У компресорах, які працюють без охолодження газу, відбувається додаткове нагрівання його в результаті відсутності відводу тепла, який виділяється під час тертя швидкорухаючихся деталей машин у газ, внаслідок гідравлічних опорів і інших причин. Стиснення газу в таких машинах протікає по політропі, показник якої . Тому потужність стиснення в неохолоджуючих компресорах прийнято порівнювати з потужністю стиснення в умовній машині, стискаючій газ по адіабаті (ізоентропно). Ця машина називається ізоентропною і є найбільш економічною машиною з класу компресорів, працюючих без охолодження газу. Відношення потужності стиснення ізоентропної машини до потужності N даного компресора, працюючого без охолодження газу, називається ізоентропним (адіабатичним) ккд :

(4.15)

Потужність на валу Nе компресора дорівнює потужності N, витраченої на стиснення газу, поділеної на механічний ккд , характеризуючий втрати потужності на механічне тертя в компресорі

(4.16)

Чи з врахуванням виразу (4.14)

(4.17)

Добуток ізотермічного і механічного ккд називається повним ізотермічним ккд компресора :

Потужність двигуна Nдв більше потужності на валу компресора внаслідок втрат потужності в передачі і в самому двигуні. Ці втрати оцінюються ккд передачі і ккд двигуна :

Установлена потужність двигуна Nуст звичайно приймається з запасом 10-15%, т.т.

Значення адіабатичного ккд близьке до одиниці і змінюється в межах 0,93-0,97. ізотермічний ккд у залежності від ступеня стиснення має значення 0,64-0,78. значення механічного ккд знаходиться в межах 0,85-0,95.

Література: Касаткин А.Г. Основные процессы и аппараты химической технологий. – М.: Химия, 1973. - С. 152-157
