3 Выбор размеров и посадок шпоночного соединения

Таблица 3.1 –Исходные данные

Параметры, единицы измерения

Значения

Диаметр вала, мм

95

Длина шпонки, мм

140

Вид шпоночного соединения

Нормальное

На рисунке 3.1 приведены основные параметры шпоночного соединения с призматической шпонкой.

Рисунок 3.1- Основные параметры шпоночного соединения

По данным ГОСТ 23360-78 для вала Ǿ95 мм находим сечение шпонки

b=25 мм – ширина шпонки

h=14 мм

Глубина пазов вала t1=9 мм и втулки t2=5,4 мм

Допуски на глубину пазов вала t1 и втулки t2 определяем также по ГОСТ 23360-78 :

Предельные отклонения размеров по ширине паза вала и паза втулки должны соответствовать полям допусков ГОСТ 25347-82:

При нормальном соединении: на валу N9,во втулке JS9;

Предельные отклонения на ширину шпонки устанавливают по h9.

Сопряжение шпонки с пазом вала при заданном нормальном шпоночном соединении будет осуществляться по посадке 25N9/h9 ,а с пазом втулки 25 JS9/ h9.

25N9

25h9

25JS9

25h9

95H9

95h9

ES=0

es=0

ES=+26

es=0

ES=+87

es=0

EI=-52

ei=-52

EI=-26

ei=-52

EI=0

ei=-87

Посадка шпонки по длине в шпоночный паз принимается 140Н15/h14

140Н15

140h14

ES=+1600

es=0

EI=0

ei=-1000

По найденным значениям отклонений чертим схему расположения полей допусков (рисунок 3.2 и 3.3) и проводим анализ этих посадок (таблица 3.2).

Таблица 3.2-Анализ посадки шпонки в паз вала и паз втулки

Наименование

Паз вала

Шпонка

Паз втулки

Обозначение поля допуска

25N9

25h9

25JS9

Верхнее отклонение, мкм

Нижнее отклонение, мкм

ES=0

EI=-52

es=0

ei=-52

ES=+26

EI=-26

Наибольший предельный размер, мм

Наименьший предельный размер, мм

BB.max=25.000

BB.min=24.948

bшп.max=25.000

bшп.min=24,948

BBT.max=25,026

BBT.min=24,974

Допуск размера, мм

TBB=BB.max-BB.min=0.052

Tbшп=bшп.max-bшп.min=0.052

ТBBT=BBT.max-BBT.min=0.052

Наибольший натяг, мм

Nmax=bшп.max-BB.min=0.052

Nmax=bшп.max-BBT.min=0.026

Наибольший зазор, мм

Smax=BB.max-bшп.min=0.052

Smax=BBT.max-bшп.min=0.078

Допуск посадки, мм

TN(S)=TBB+Tbшп=Nmax+Smax=0.104

TN(S)=Tbшп+ТBBT=Nmax+Smax=0.104

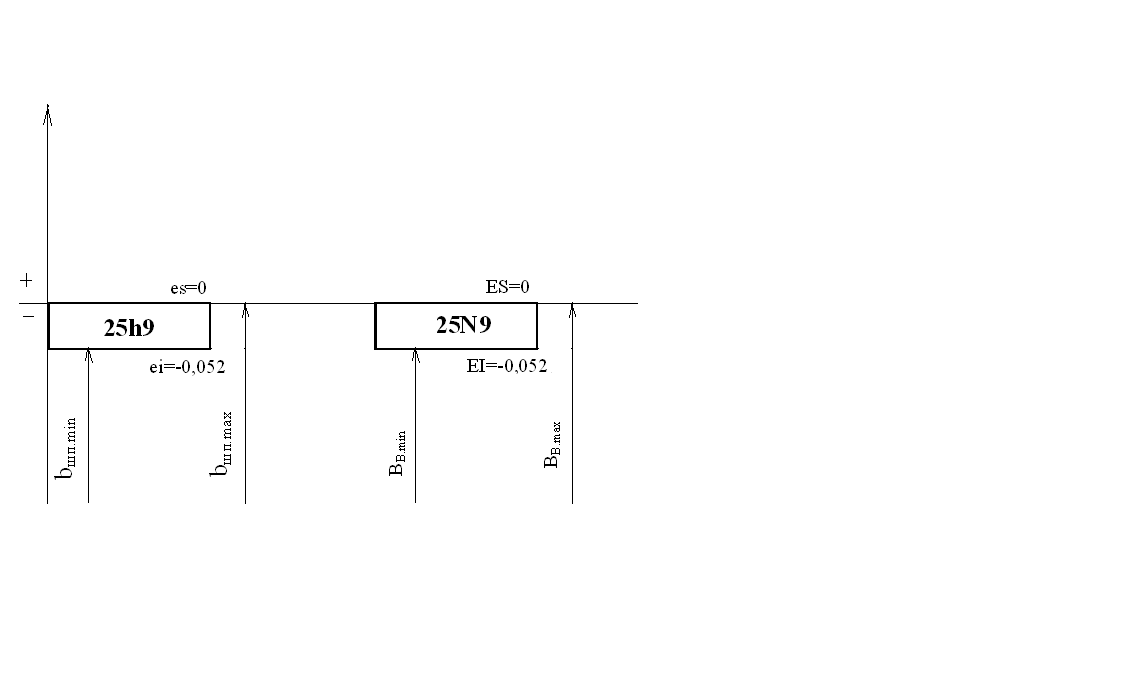

Рисунок 3.2- Посадка шпонки в паз вала 25 N9/ h9

Рисунок 3.3- Посадка шпонки в паз втулки 25JS9/ h9

13
