4.2. Универсальные машины Карта № 4-1 Конструкция и принцип действия механизма движения нитепритягивателя машины 1022-м кл озлм

Конструкция. В машине применяется шарнирно-стержневой нитепритягиватель. На внутреннее плечо пальца 1 (рис. 32) кривошипа 8 надевается рычаг 6 нитепритягивателя, причем в его нижнее отверстие вставляется игольчатый подшипник 2. В среднее отверстие рычага 6 вставлен палец звена 5, его задняя головка надета на шарнирный палец 3, закрепленный винтом 4 в корпусе машины. Ушко 7 рычага 6 выведено в прорезь машины, и в него заправляется верхняя нитка.

Принцип действия. Для определения траектории движения ушка 7 вычертим плоскостную схему механизма. Для этого траекторию движения кривошипа (окружность) разделим на 12 равных частей (рис. 33). Поворотом махового колеса ушко 7 подведем в крайнее верхнее положение, что соответствует положению I пальца 1 на окружности. При повороте махового колеса ушко 7 медленно опускается вниз из положения I в положение V (рис.

Рис. 32. Механизм движения иглы и нитепритягивателя машины1022-М кл. ОЗЛМ

а б в

Рис.33. Траектория движения ушка нитепритягивателя машины 1022-М кл ОЗЛМ

33, б) по траектории АВ в результате поворота звена 5. Из положения V в положение IX (рис. 33, в) оно движется по траектории ВС в результате поворота рычага 6 на неподвижном звене 5. Из положения IX в положение I (рис.33, а) ушко 7 быстро движется вверх в результате одновременного движения звена 5 и рычага 6.

Карта № 4-2

Конструкция и принцип действия и регулировка механизма движения нитепритягивателя машины 97-а кл. Озлм

Конструкция. В машине 97-А кл. применяется кулачковый вращающийся нитепритягиватель 10 (рис. 34). Отверстием 7 он надет на цилиндрический выступ 8 пальца кривошипа 9 и через прокладку 2 винтами 1 прикреплен к приливу пальца кривошипа 9. К фронтальной доске винтом 4 и гайкой 3 прикреплен нож 5, предназначенный для обрезки нитки при ее обрыве, чтобы устранить ее наматывание на кулачок 6 нитепритягивателя 10.

а б

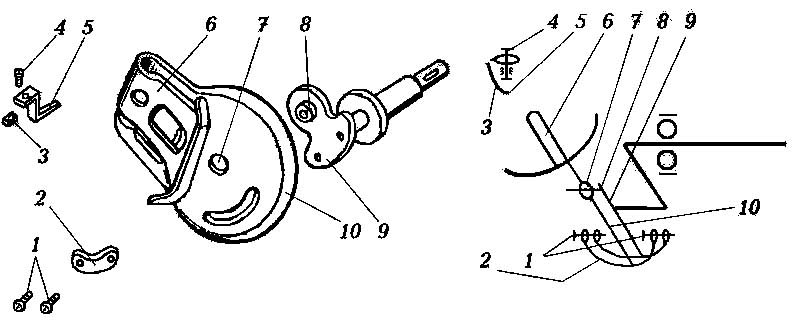

Рис. 34. Нитепритягиватель машины 97-А кл.ОЗЛМ:

а – конструктивная схема; б – структурная схема

Принцип действия. Рассматривая работу нитепритягивателя, мы видим, что при движении кулачка нитепритягивателя 2 по верхней, левой и нижней частям траектории движения пальца кривошипа 1 (рис. 35, а) происходит подача нитки игле и челноку. В начале движения кулачка по правой части траектории движения пальца кривошипа (рис. 35, б) начинает выбираться нитка из челночного комплекта; в конце движения (рис. 35, в) происходит затягивание стежка.

Р

а б в

Рис. 35. Принцип работы кулачкового нитепритягивателя машины 97-А кл ОЗЛМ

егулировка. Своевременность подачи нитки или затягивания стежка регулируется поворотом нитепритягивателя 10 (см. рис. 34) после ослабления винтов 1: при повороте нитепритягивателя 10 против часовой стрелки затягивание стежка начнется раньше.

Карта № 4-3

Конструкция, принцип действия и регулировка механизма регулятора натяжения верхней нити машины 1022-м кл. Озлм

Конструкция. Корпус 2 регулятора (рис. 36) закреплен в отверстии рукава машины винтом 11. В корпусе регулятора винтом 1 крепится винтовая шпилька 5. На нее слева надета нитепритягивательная пружина 4, которая служит для оттягивания и злишка нитки, поданной нитепритягивателем игле. Нитепритягивательная пружина 4 имеет горизонтальный конец, который вставляется в паз 12 винтовой шпильки 5, чтобы крючок нитепритягивательной пружины имел необходимый н

Рис. 36. Механизм регулятора натяжения верхней нити машины 1022-М кл ОЗЛМ

атяг и мог перемещаться в пазу 3. На передний конец винтовой шпильки 5 навинчены гайка 10, надеты пружина натяжения 9, шайба 8 с перемычкой (выпуклостью вперед), шайбы натяжения 7 (выпуклостями друг к другу) и ослабительный стержень 6, вставленный в осевой канал винтовой шпильки 5. Стержень 6 служит для ослабления натяжения верхней нитки при подъеме лапки. Для этой цели во фронтальной части машины на оси 14 удерживается рычаг 13, его левое плечо входит в паз кронштейна (в узле лапки), а правое плечо располагается напротив ослабительного стержня 6.

Принцип действия. При подъеме лапки кронштейн поворачивает рычаг 13 по часовой стрелке. Ослабительный стержень 6, перемещаясь вправо, через шайбу 8 сжимает пружину 9, и ее давление на верхнюю нитку прекращается. При опускании лапки рычаг 13 поворачивается под действием пружины 12 против часовой стрелки и вновь создается прежнее натяжение верхней нити.

Натяжение верхней нити регулируется гайкой 10. При ее завинчивании натяжение увеличивается.

Положение нитепритягивательной пружины 4 регулируется поворотом корпуса 2 после ослабления винта 11. Обычно крючок нитепритягивательной пружины 4 устанавливают под углом 20-30 к вертикали.
