В канавку махового колеса 26 вставляется клиновидный ремень 28, сообщающий вращение главному валу 23 от шкива электродвигателя. На левом конце главного вала 23 винтом 30 крепится кривошип 29, в его отверстие вставляется палец 14 и закрепляется двумя винтами 21. На внешнее плечо пальца 14 надевается верхняя головка шатуна 7, в которую вставлен игольчатый подшипник 13. Осевые смещения верхней головки шатуна 7 устраняются винтом 9 с левой резьбой через шайбу 10. Нижняя головка шатуна 7 надета на палец поводка 6, в который винтом 5 закреплен игловодитель 3.
Н
а б
Рис. 24. Конструкция
механизма движения иглы машины 1022-М
кл. ОЗЛМ: а - конструктивная схема; б
– структурная схема
сверху в ее отверстие вставлена пластмассовая заглушка 12. Снизу на игловодителе закреплен проволочный нитенаправитель 2. Винтом 35 в игловодителе крепится игла 1, установленная коротким желобком направо от работающего.
Принцип действия. Вращательное движение вала 23 посредством кривошипно-шатунного механизма (кривошип 29, палец 14, шатун 7) преобразуется в возвратно-поступательное движение игловодителя 3 и закрепленной в нем иглы 1.
Регулировка. Высоту иглы 1 относительно носика челнока регулируют вертикальным перемещением игловодителя 3 в поводке 6 после ослабления винта 5. Ориентировочно о правильности установки иглы судят по тому, можно ли из-под нижней стенки паза шпуледержателя увидеть половину ушка иглы в ее крайнем верхнем положении.
3.3. Швейные машины с отклоняющимися иглами
Карта № 3-2.
Конструкция, принцип действия и регулировка механизма движения иглы машины 852 кл. Пмз.
Конструкция. Главный вал 23 (рис. 25)вращается во втулках 22, 24 и шарикоподшипнике 25, напрессованном на ступицу махового колеса 26. Маховое колесо 26 на главном валу 23 крепится упорным и установочным винтами 27. На левом конце главного вала 23 установочным винтом 21 крепится кривошип 20. В его отверстие вставляется и закрепляется упорным и установочными винтами 42 палец 12. На внешнее плечо пальца 12 надета верхняя головка шатуна 10 с игольчатым подшипником внутри. В отверстие нижней головки шатуна 10 вставляется кольцо 46, а в его внутреннее отверстие вставлен сферический вкладыш 47. Вкладыш 47 надет на втулку 49 направляющего пальца 39, закрепленного двумя упорными винтами 40, 48 в

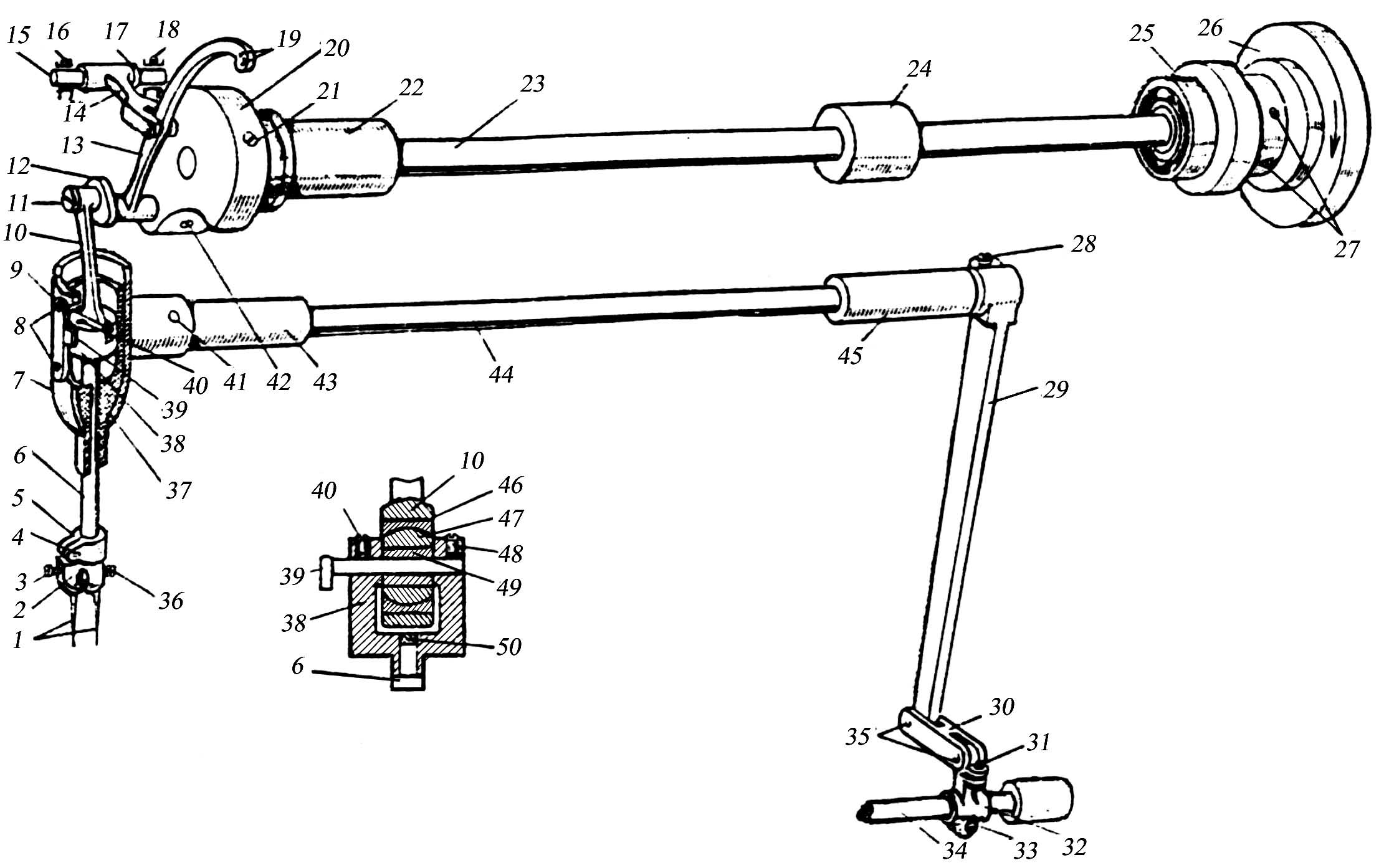

Рис. 25. Конструкция механизма движения иглы машины 852 кл. ПМЗ
поршне 38.
Поршень 38 изготовлен заодно с игловодителем 6, который выполнен полым. В отверстие игловодителя вставляется фетровая прокладка 50 для смазки сопряжений нижней головки шатуна 10. Поршень 38 перемещается внутри бронзового цилиндра 37, запрессованного в отверстие рамки 7. Рамка 7 с помощью штифта 41 крепится на верхнем валу 44. Осевые смещения верхней головки шатуна 10 устраняются винтом 11 с левой резьбой. Поворотные движения поршня 38 и игловодителя 6 устраняются тем, что прямоугольная головка пальца 39 вставлена в паз между двумя пластинами 9, прикрепленными к рамке 7 четырьмя винтами 8. Снизу в отверстие игловодителя 6 вставляется палец иглодержателя 2, который закрепляется кольцом 5 с помощью стягивающего винта 4. Иглы 1 вставляются в иглодержатель 2 так, чтобы они были обращены друг к другу длинными желобками. Иглы 1 закрепляются в иглодержателе 2 упорными винтами 3, 36.
Верхний вал 44 колеблется в двух втулках 43, 45, на его правом конце стягивающим винтом 28 крепится коромысло 29. Это коромысло с помощью задней оси 35 соединяется со звеном 30. Задняя ось 35 крепится в коромысле 29 упорным винтом. Передняя головка звена 30 с помощью передней оси 35 соединяется в коромыслом 32 и крепится в нем стягивающим винтом 31. Коромысло 32 стягивающим винтом 33 крепится на валу перемещения 34.
Принцип действия. Вращательное движение главного вала 23 посредством кривошипно-шатунного механизма (кривошип 20, палец 12, шатун 10) преобразуется в поступательное движения игловодителя 6. Игловодитель 6 сообщает поступательное движение иглодержателю 2 с иглами 1.
Иглы 1 должны иметь отклонения, синхронные с отклонениями рейки механизма перемещения материалов, которые сообщает ей вал перемещения 34.
Если вал перемещения 34 и коромысло 32 будут поворачиваться против часовой стрелки, звено 30, переместившись от работающего, повернет коромысло 29, вал 44 и рамку 7 по часовой стрелке, и иглы 1 вместе с рейкой переместят ткань от работающего.
В данном случае колебательное движение вала перемещения 34 посредством коромысла 32 преобразуется в возвратно-поступательное движение звена 30, которое посредством коромысла вновь преобразуется в колебательное движение верхнего вала 44. Колебательное движение вала 44 преобразуется в горизонтальное возвратно-поступательное движение рамки 7, которая сообщает это движение игловодителю 6.
Регулировки. Высота игл 1 относительно носиков челноков регулируется вертикальным перемещением иглодержателя 2 после ослабления стягивающего винта 4.
Положение игл относительно отверстий в рейке регулируется поворотом рамки 7 и вала 44 после ослабления винта 28.
Карта № 3-3
