Нормальные размеры петли, обеспечивающие захват петли челноком или петлителем

Н

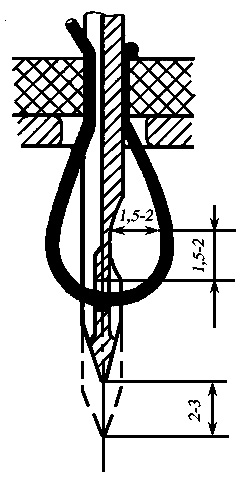

Рис. 23. Нормальные размеры петли, обеспечивающие захват петли носиком челнока или петлителем

ормальная ширина просвета петли, необходимая для образования стежков должна быть 1,5-2 мм (рис.23). Петля имеет наибольшую ширину на расстоянии 1,5-2 мм выше верхней стенки ушка. Поэтому в момент захвата петли челноком или петлителем их носик должен располагаться на 1,5-2 мм выше верхней стенки ушка. В соответствии с этим устанавливается игла в игловодителе. При этом челнок должен подходить к плоскости образования петли после подъема иглы в среднем на величину 2,5 мм, т. к. петля нормальных размеров и формы образуется при подъеме иглы на 2-3 мм. При подъеме иглы больше, чем на 4-5 мм, петля начинает отклоняться от своей нормальной плоскости в сторону, вследствие чего просвет петли уменьшается. Чтобы улучшить условия захвата петли челноком, иглы изготавливаются с фаской на колбе со стороны короткого желобка, которая при правильной установке иглы устраняет пропуск стежков.

Игла является составным элементом механизма движения иглы любой швейной машины. По своему устройству механизмы движения иглы в машинах различных классов сходны и состоят из следующих основных деталей:

• игла;

• главный вал, получающий движение от электродвигателя;

• механизм преобразования вращательного движения главного вала в вертикальные возвратно-поступательные движения игловодителя;

• игловодитель;

• иглодержатель;

• винты крепления иглы в игловодителе;

• проволочный нитенаправитель.

3.2. Универсальные машины

В современных универсальных машинах используется кривошипно-шатунный механизм иглы, преобразующий вращательное движение главного вала в вертикальное возвратно-поступательное движение иглы, закрепленной в игловодителе.

Карта № 3-1 Конструкция, принцип действия и регулировка механизма движения иглы машины 1022-м кл. Озлм

Конструкция. Главный вал 23 (рис. 24) вращается в двух шарикоподшипниках 22 и 24, на его правом конце двумя винтами 25 закреплено маховое колесо 26. Сзади к маховому колесу 26 тремя винтами крепится крышка 27 для удобства ручного поворота махового колеса.
