Анализ и отработка на технологичность конструкции литой детали
6.1) Качественная оценка конструкции детали «Насадка» на технологичность
№ п/п |
Требования к технологичности (признаки технологичности) |
Анализ конструкции |
Внесенные изменения |
1 |
Минимальное количество разъемов литейной формы |
1(+) |
- |
2 |
Плоский разъем формы |
+ |
- |
3 |
Расположение отливки в одной полуформе |
+ |
- |
4 |
Отсутствие выступающих частей мешающих извлечению модели из формы |
+ |
- |
5 |
Наличие формовочных уклонов на необрабатываемых поверхностях, перпендикулярных плоскости разъема. |
- |
+(*) |
6 |
Отсутствие больших углублений на наружных поверхностях детали. |
+ |
- |
7 |
Обрабатываемые поверхности располагать на одном уровне |
+ |
- |
8 |
Количество стержней, применяемых при сборке формы |
1( |
- |
9 |
Удобство установки и надежность крепления стержней в форме |
+ |
- |
10 |
Удобство удаления стержней и выхода газов |
+ |
- |
11 |
Обеспечение минимально допустимой толщины стенок отливки |
+ |
- |
12 |
Отсутствие местных скоплений металла |
+ |
- |
13 |
Отсутствие тонких горизонтальных поверхностей большой протяженности |
+ |
- |
)
*) Предусмотреть уклоны на необрабатываемых поверхностях.

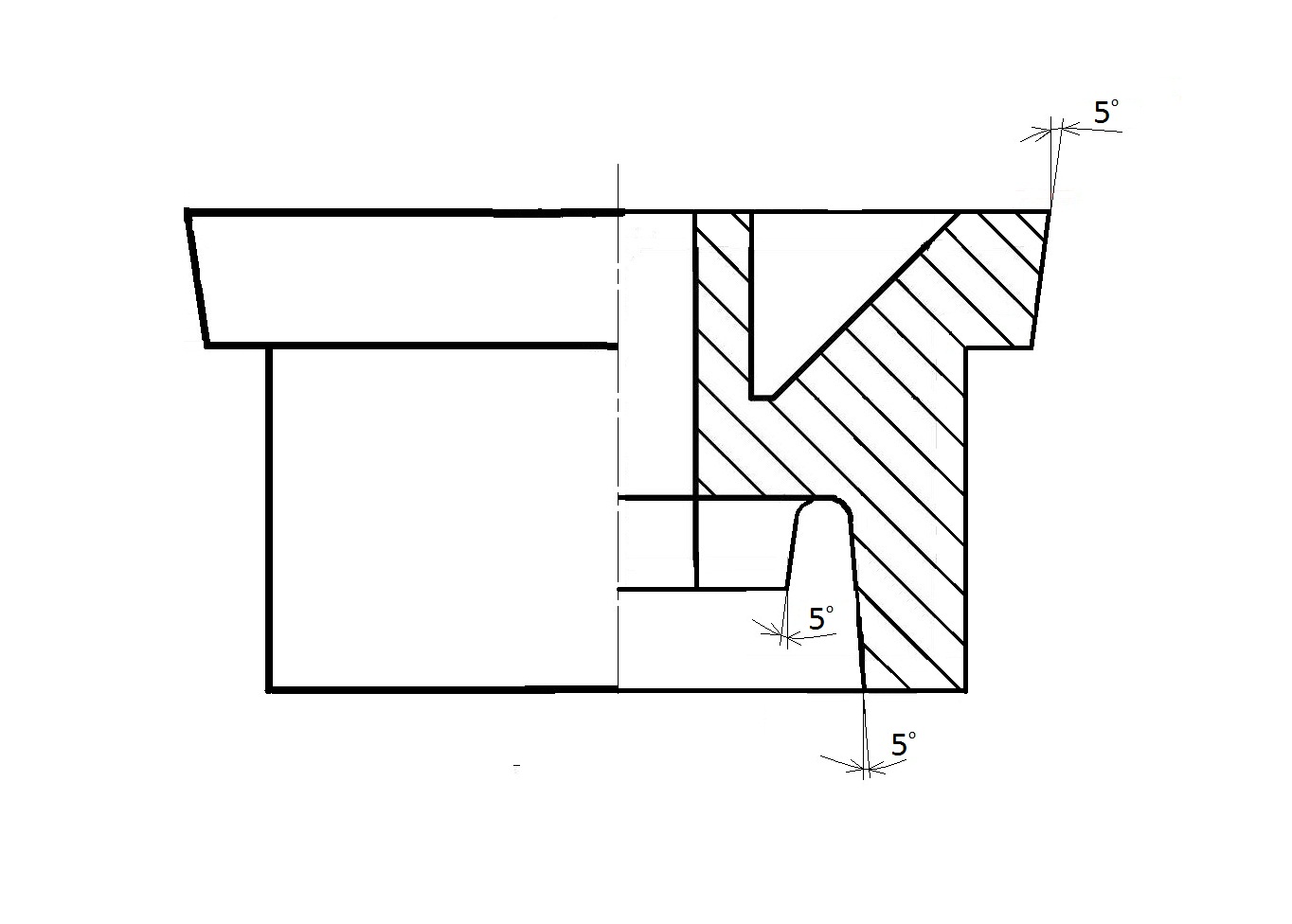

6.2) Эскиз детали с внесенными изменениями:
Список использованной литературы:
Курс лекций по теории конструкционных материалов.
Записи семинарских занятий.
Учебник «Технология конструкционных материалов» под редакцией А.М.Дальского, Москва изд. «Машиностроение», 2005 г.
Справочные таблицы.
