Выбор маслонапорной установки
Наиболее крупными элементами (по габаритам) системы регулирования гидротурбин является маслонапорная установка (МНУ). Она обеспечивает подачу масла под давлением в гидродвигатели системы регулирования турбин.
МНУ состоит из масловоздушного котла и сливного бака.
Габаритные размеры маслонапорной установки определяются объемом масловоздушного котла, зависящего от суммарного объема сервомоторов, обслуживаемых от одной МНУ. [4]
(8.1)
где
– давление в котле,
=4
кПа;
– работоспособность сервомоторов,
обслуживающих направляющий аппарат,
определяется по формуле:
(8.2)
где
– коэффициент, зависящий от типа рабочего
колеса: для РО турбин
=0,03…0,04,
примем
=0,03;
– максимальный напор,
=38,9м;
– диаметр рабочего колеса, = 3,35 м;
– высота направляющего аппарата,
=1,17м.
объемный вес воды:
.
МНУ должна содержать запас масла, обеспечивающий работу системы регулирования при самых неблагоприятных режимах работы сервомоторов. Поэтому объем масловоздушного котла немного превышает объем обслуживающих МНУ.
Объем котла составляет:
(8.3)
м3,
По табл. 7 стр. 23 [4] выбираем МНУ 1-1/40, габаритные размеры:
H=1980 мм, h=350 мм, D=960 мм, G=1,5т.
Сливной бак:
Нб=990 мм, В=1800 мм, А=1250 мм, L=1600 мм, G=2,8т.
Заключение
В курсовой работе нами было запроектировано здание ГЭС приплотинного типа. Данная станция имеет 6 агрегатов с пропускной способностью 90 м3/с каждый. В проекте мы подобрали тип турбины, размер ее рабочего колеса, гидрогенератор, трансформатор, грузоподъемное, механическое и вспомогательное оборудование.
Были выполнены следующие чертежи: поперечный разрез здания ГЭС с водоприемником, продольный разрез, план-разрез на разных отметках, а также на топографическом планшете были скомпонованы основные сооружения ГЭС.
Литература:
1. А.И. Бусырев, Г.И. Топаж «Лопастные гидромашины. Выбор основных параметров и элементов проточной части реактивных гидротурбин», учебное пособие.СПбГПУ, 2007.
2. Карелин В. Я., Кривченко Г.И. Гидроэлектрические станции. Учебник для вузов. – Москва: Энергоатомиздат, 1987.
3. Справочник конструктора гидротурбин/ Под ред. Н.Н. Ковалева – Л.: Машиностроение. 1984г.
4. Мустафин Х.Ш., Васильев Ю.С. Выбор основного оборудования зданий гидроэлектростанций. – Куйбышев: Гос. ун-т, 1979г.
5. Гидроэнергетическое и вспомогательное оборудование ГЭС/ Под ред. Ю.С. Васильева и Д.С. Щавелева – М.:Энергоатомиздат. Т.1, 1988, т.2, 1990г.
6. Васильев Ю.С., Саморуков И.С., Хлебников С.Н. Основное энергетическое оборудование гидроэлектростанций. Состав и выбор основных параметров: Учебное пособие. СПб, СПбГПУ, 2002г.
7. Неклепаев Б.Н., Крючков И.П. Электрическая часть электростанций и подстанций. М.: Энергоатомиздат, 1989г.

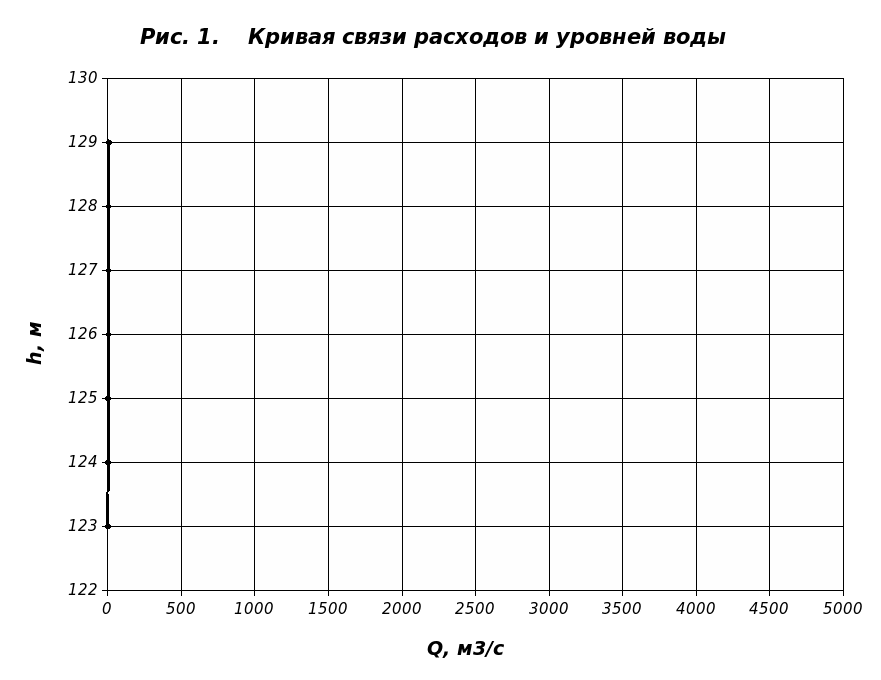

Приложение
Qmax |
2800 |
127,5 |
QГЭС |
540 |
124,5 |
Q1агр |
90 |
123,1 |
Qmin |
90 |
123,1 |
