4.4.4. Кріплення низового укосу
Кріплення
низового укосу приймаємо у вигляді
відсипки шару щебеню або гравію товщиною
0,2…0,3 м (тому що укіс укладено середніми
пісками,
рис. 4.6. а),

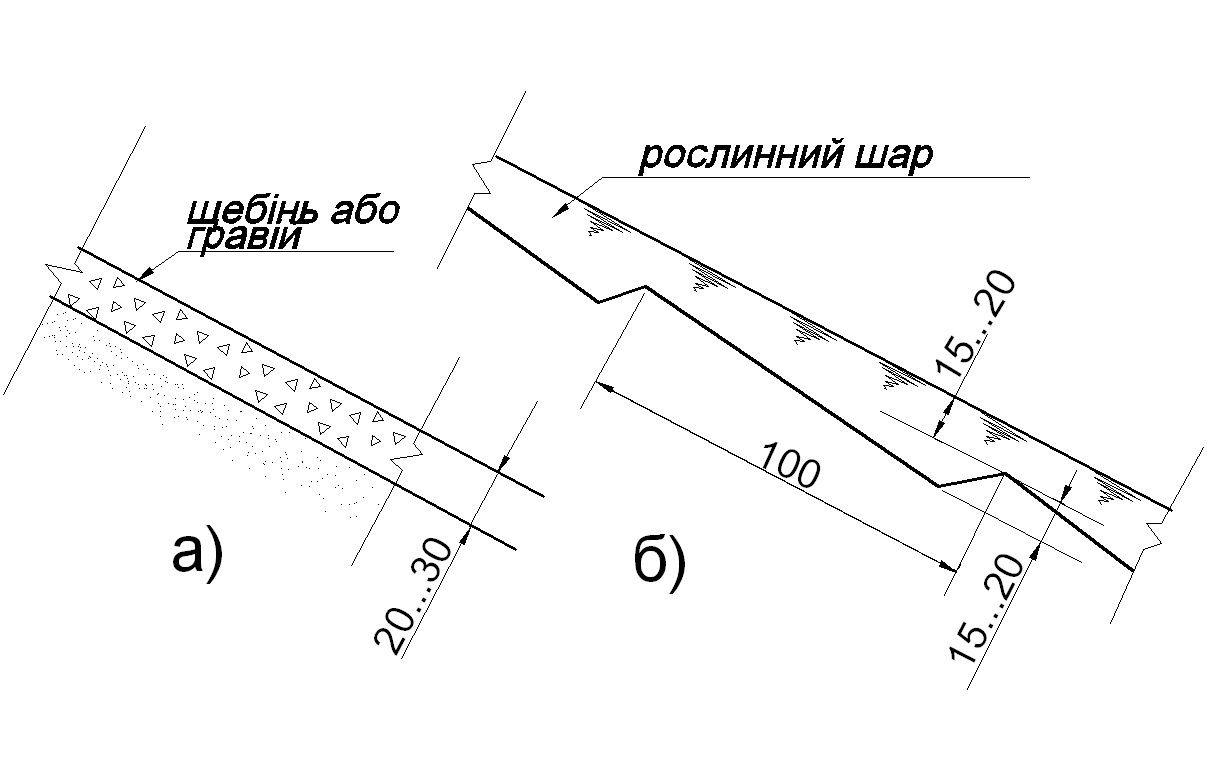

Рис. 4.6. кріплення низового укосу: а) відсипка щебеню, б) залуження
4.5. Дренажне обладнання
Дренажне обладнання споруджують для організованого відводу профільтрованої через тіло греблі води. В даному курсовому проекті проектуємо дренажну призму. Висота дренажної призми залежить від положення максимального рівня води нижнього б’єфу з урахуванням запасу на можливе хвилювання води hs , але не менше 0,5 м, та більше ніж глибина промерзання tпр (в даному випадку tпр=0,6 м). Приймаємо hs дп=0,5 м
Ширина призми по верху bдр = 2 м, коефіцієнт закладання укосу, який межує з тілом греблі m = 1,3 а зовнішнього mз =1,5.
Глибина
води нижнього б'єфу Н2
визначається по кривій Q=f(h)
для Qmax,
1,8
м.
Відмітка рівня нижнього б’єфу: ↓РНБ = ↓дна +h = 146,9+1,8=148,7 м.
Висота
призми становить:
1,8+0,5=2,3
м.
Відмітка верха дренажу: ↓Вдр=↓дна+hпр = 146,900+2,3=149,2 м.
Зі сторони греблі і основи дренаж повинен бути обсипаний зворотним фільтром з товщиною кожного шару 0,2…0,3 м.

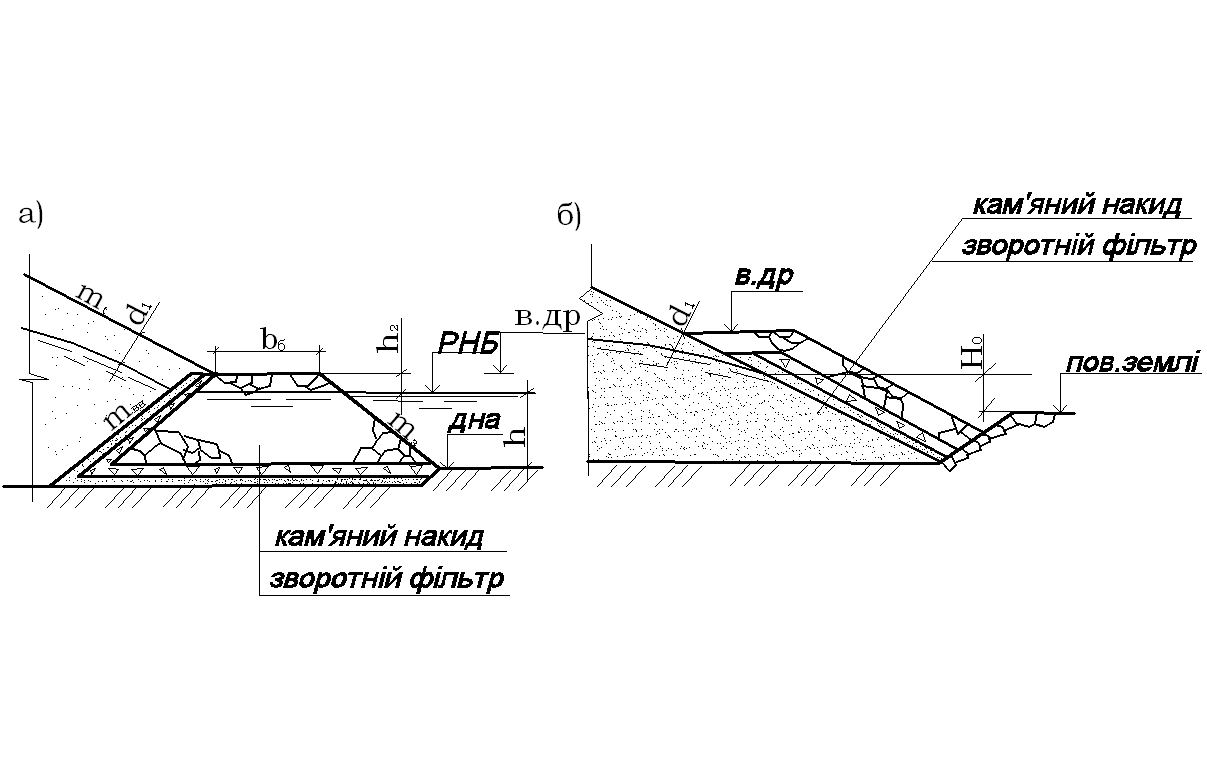

Рис. 4.7. Дренажна призма
4.6. Вибір і обґрунтування виду земляної греблі
Вид і конструкції тіла грунтової греблі необхідно вибирати на основі техніко-економічного порівняння варіантів різних видів, але при розробці курсового проекту необхідно орієнтуватися на запропонований грунт кар’єру з урахуванням характеру грунту основи.
Земляні греблі по конструкції тіла греблі розділяються на такі види:
а) з однорідного грунту;
б) з ядром;
в) з екраном;
г) однорідна з понуром;
д) з екраном і понуром.
Греблі з однорідного грунту будуються, якщо на місті будівництва є малопроникний шар в достатній кількості, а у випадку відсутності його будують греблі з матеріалів більш водопроникних. В такому випадку в тілі греблі необхідно передбачити протифільтраційні обладнання із малопроникних грунтів (глин, суглинків)- ядро або екран.
Тіло греблі виконується з дрібних пісків з коефіцієнтом фільтрації k=1,0 м/добу, то приймаємо однорідну греблю.
4.6.1. Протифільтраційні пристрої в тілі греблі і її основі
В якості протифільтраційного пристрою влаштовуємо замок, ширина по низу 0,5м ; заглиблюється в шар піску на глибину 0,50 м, коефіцієнти закладання укосів m=2,5.
В основі греблі рослинний шар грунту повинен бути знятий на глибину 0,5 м (максимальне значення потужності грунтового шару у свердловинах). Цей грунт буде використано для покриття низового укосу.

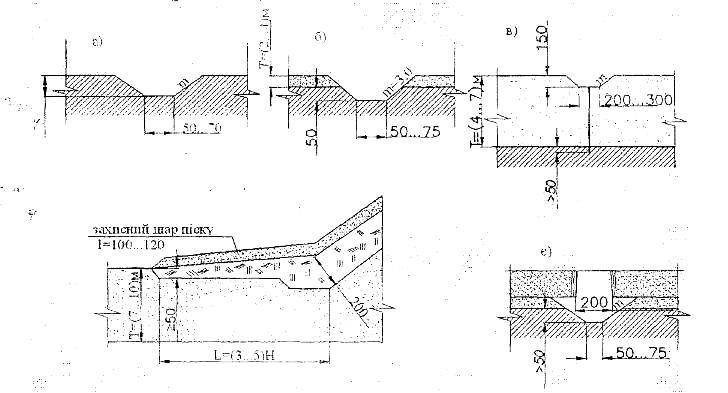

Рис.4.6. Замок
4.6.2. Конструкція греблі
Після визначення розмірів всіх елементів необхідно накреслити поперечний розріз тіла греблі з необхідними розмірами і відмітками в масштабі 1:400 (Рис.4.10) [1,c.22].
4.6.3. Побудова греблі на плані
Для
побудови потрібно скористатися рис.
4.1. і виділити на плані гідровузла
горизонталі з відмітками гребню греблі
(
ГрГ).
Від осі греблі (створу) в обидві сторони
відкладаємо в масштабі плану на півширину
земляного полотна (точки а і б). Прямі,
проведені через ці точки до перетину з
горизонталями, які мають відмітку гребню
греблі, будуть верховою і низовою
бровками греблі. Подальша будова зведена
до визначення лінії зовнішнього контуру
греблі і дренажу.
Визначається
перевищення
відмітки гребню греблі над дном річки.
Далі визначається перевищення
гребню
греблі над відміткою горизонталі яка
розглядається і визначається горизонтальне
положення. Для інших горизонталей
знаходження точок зовнішнього контуру
проводиться аналогічно. Сполучивши
одержані точки прямими одержуємо планове
окреслення греблі у верхньому б’єфі.
