Другий розрахунковий випадок.

Розрахункові характеристики:

↓НПР = 155,775 м,

V_w50% =6,8 м/с,

L₁ =4200 м,

t = 21600 с.

d₁= ↓НПР - ↓дна ріки = 155,775 – 146,9 = 8,875 м.

Визначаємо безрозмірні величини:

Аналогічно до першого розрахункового випадку знаходимо відповідні значення:

Порівнюючи відповідні значення, приходимо до висновку, що

, і тому середню висоту хвилі знаходимо по значенню , звідки = 0,212 м. Середній період , с – по значенню =1,66 с. Середня довжина хвилі за залежністю = 4,3

Визначаємо висоту хвилі 1% забезпеченості:

Висоту накату на укіс хвилі забезпеченістю 1% визначимо за залежністю:

k_r = 0,8; k_p = 0,7; k_sp = 1,3; k_run = 1,18.

h_run1% = k_r· k_p· k_sp·k_run· h_1% = 0,8·0,7·1,3·1,18·0,456 =0,39.

Висота вітрового нагону води :

Запас α визначається як більше із значень 0,5 м і 0,1 h_1% : 0,0456, тому приймаємо . Перевищення гребеня греблі по другому розрахунковому випадку:

h_s =h_run1% + ∆h_set + a

h_s(2)=0,39+0,00468+0,5=0,895 м

Відмітка гребеня греблі по другому розрахунковому випадку:

↓ГрГ₍₂₎ =↓НПР+h_s(2)= 155,775+0,895=156,67 м

З двох одержаних результатів вибираємо більш високу відмітку гребеню, яка дорівнює ↓ГрГ =158,18 м (перший розрахунковий випадок).

Висота греблі h_гр = d₍₁₎ + h_s(1)= 8,875+2,4098=11,285 м

Будівельне підняття складає ∆h_буд= 0,001∙11,285 ^3/2=0,038 м.

Повна будівельна висота греблі h_буд= 11,285 +0,038 = 11,323 м.

Приймаємо h_буд= 12,00

Відмітка гребеня греблі при цьому складає ↓ГрГ = 158,218 м

4.4. Кріплення укосів

Укоси земляних гребель (верховий і низовий) повинні бути закріплені спеціальними кріпленнями, які розраховуються на дію хвиль, льоду, атмосферних опадів, вітру та інших чинників, які руйнують укіс.

4.4.1. Верховий укіс

В курсовому проекті тип кріплення верхового укосу проводиться в залежності від висоти вітрової хвилі 1% забезпеченості h_1%, м, вважаючи якщо h_1% >1,0 м, то вибираємо кріплення бетонними плитами (рис. 4.5 а).

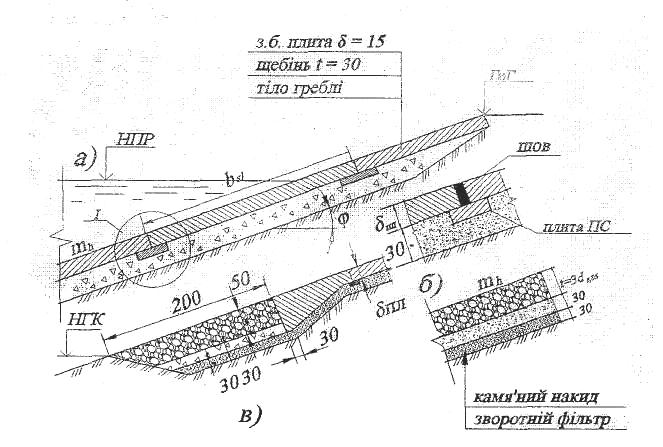

Рис. 4.5. Кріплення верхового укосу : а) бетонне; б)кам’яне; в) упор в кінці кріплення.

Верхньою границею кріплення вважається відмітка гребеня греблі, нижня – на глибині нижче рівня мертвого об'єму (РМО) на 2 h_1%

↓НГК=↓РМО- 2h_1% = 151,18−2·1,001=149,178 (4.8)

Приймаємо ↓НГК=147,100 м

Під бетонним кріпленням укосу повинна бути влаштована підготовка по типу зворотного фільтра по всій площі кріплення з товщиною кожного шару 20…30 см

4.4.2. Розрахунок бетонного кріплення верхового укосу.

Бетонне або залізобетонне кріплення виконується у вигляді збірних або монолітних плит, розміри яких і товщина знаходяться в результаті розрахунків на міцність і стійкість.

В курсовому проекті розміри плит вибираються виходячи із умов транспортування і зручності укладання на укіс (в межах 5 х 5 м), а їх товщину допускається визначати за формулою [1,c.17]

(4.8.)

η =1 для монолітних і η=1,1 для збірних,

h_1% - висота хвилі 1% забезпеченості, м,

ρ_пл – щільність матеріалу плити 2,35 т/м³,

λ – довжина хвилі. м,

ρ_ω – густина води, т/м³,

m_h – коефіцієнт закладання укосу,

b_sl – розмір сторони плити, що розташована перпендикулярно урізу води, м (не менше 5 м).

Мінімальна товщина t_пл плити повинна бути не менше 0,08 м (рис.4.5).

.

Приймаємо 0,13
