ЗМІСТ

Вступ 2

1. Розміщення і компонування вузла споруд 3

2. Вибір створу гідровузла 3

3. Визначення класу капітальності гідротехнічних споруд 4

4.1 Закладання укосів греблі 6

4.2 Гребінь греблі 6

4.4. Кріплення укосів 11

4.4.1. Верховий укіс 12

4.4.2. Розрахунок бетонного кріплення верхового укосу. 12

4.4.4. Кріплення низового укосу 13

4.5. Дренажне обладнання 15

4.6. Вибір і обґрунтування виду земляної греблі 16

4.6.1. Протифільтраційні пристрої в тілі греблі і її основі 16

4.6.2. Конструкція греблі 17

4.6.3. Побудова греблі на плані 17

4.7. Фільтраційні розрахунки земляних гребель 18

4.8. Розрахунок фільтраційної міцності земляних гребель 20

Рис.5.1 Повздовжній розріз баштового водоскиду 25

5.1. Гідравлічний розрахунок водоскиду 25

5.1.1. Башта водоскиду 25

5.1.2. Водовідвідна труба 26

5.1.3. Водобійний колодязь 26

5.2 Відвідний канал 28

Список використаної літератури 30

Вступ

Метою курсового проекту є проектування земляної греблі з водоскидною спорудою. Земляна гребля влаштовується з місцевого матеріалу для підпору води в річці. Вода в утвореному водосховищі буде використовуватись для господарського і питного водопостачання. Для зведення земляної греблі можуть бути використані всі види нескельного ґрунту.

В даному курсовому проекті до складу споруди входять земляна гребля із середнього піску, баштовий водоскид, донний водоспуск, горизонтальна водовідвідна труба, водобійний колодязь і відвідний канал.

Баштовий водоскид автоматичної дії призначений для скидання з водосховищ повеневих вод. Донний водоспуск призначений для спорожнення водосховища. З допомогою водовідвідної труби вода скидається з башти у нижній б’єф. Водобійний колодязь влаштовується для гасіння енергії води, яка витікає з водоскидної споруди. Відвідний канал з’єднує водоскидну споруду і русло річки.

1. Розміщення і компонування вузла споруд

Розміщення гідроспоруд виконують на основі техніко-економічного порівняння варіантів розташування, а також на основі порівняння умов найбільш оптимального використання створюваного водосховища.

Компонування вузла споруд повинно відповідати найбільшій комплексній водогосподарській ефективності об'єкта в цілому. При цьому повинні бути вирішені питання охорони і раціонального використання природних ресурсів, компенсування затрат сільськогосподарського виробництва тощо.

Компоновка вузла і склад споруд (рис. 1.1) встановлюється із врахуванням забезпечення найбільш повного використання створюваного водосховища, розвитку зрошення, обводнення, водопостачання, повного використання місцевих будівельних матеріалів та ін. [1, c.4].

2. Вибір створу гідровузла

В курсовому проекті при виборі створу гідровузла, користуємось такими рекомендаціями:

1. Створ греблі, як і гідровузла необхідно вибрати в найбільш вузькій частині річкової долини.

2. По можливості створ має бути розташований по нормалі до загального напрямку річкової долини і течії річки, забезпечуючи при цьому максимальне зменшення об'єму робіт при будівництві греблі.

3. Створ вибираємо ближче до комунікацій.

Крім цього при виборі створу греблі необхідно враховувати можливість влаштування по гребеню греблі дороги, сприятливого пропускання будівельних витрат, розташування як найближче до кар’єрів будівельних матеріалів та ін.

У вибраному створі будуємо поперечний профіль долини річки (рис 2.1). Геологічні свердловини розташовуємо так: 1 і 5 свердловини в створі греблі в місцях перетину лінії НПР з лівим і правим схилами річки, 3 свердловина всередині русла, 2 та 4 - на серединах схилів річкової долини.

3. Визначення класу капітальності гідротехнічних споруд

В курсовому проекті клас вузла будемо встановлювати по класу греблі, який встановлюється в залежності від типу ґрунту основи і її висоти. Для цього встановлюємо до якого типу ґрунтів їх можна віднести по класифікації таблиці 3.1 [1,c.5].

Для попередніх розрахунків визначаємо глибину води перед греблею:

d = ↓НПР - ↓дна ріки = 155,775 – 146,9 =8,875 м (3.1)

Висота греблі визначається за формулою:

h_гр = d + (2…2,5)м = 8,875+2,4= 11,275 м (3.2)

Згідно таблиці 3.1 [1,c.5] клас капітальності гідровузла - IV.

4. Земляна гребля

Земляна гребля – водопідпірна споруда трапецеїдальної форми, яка перегороджує водяний потік тим самим піднімаючи рівень води і створює водосховище для тих чи інших потреб, бічні сторони якої називаються укосами, верхня частина – гребінь, нижня – підошва.

Основні елементи профілю показано на рис. 4.1 [1,c.6]:

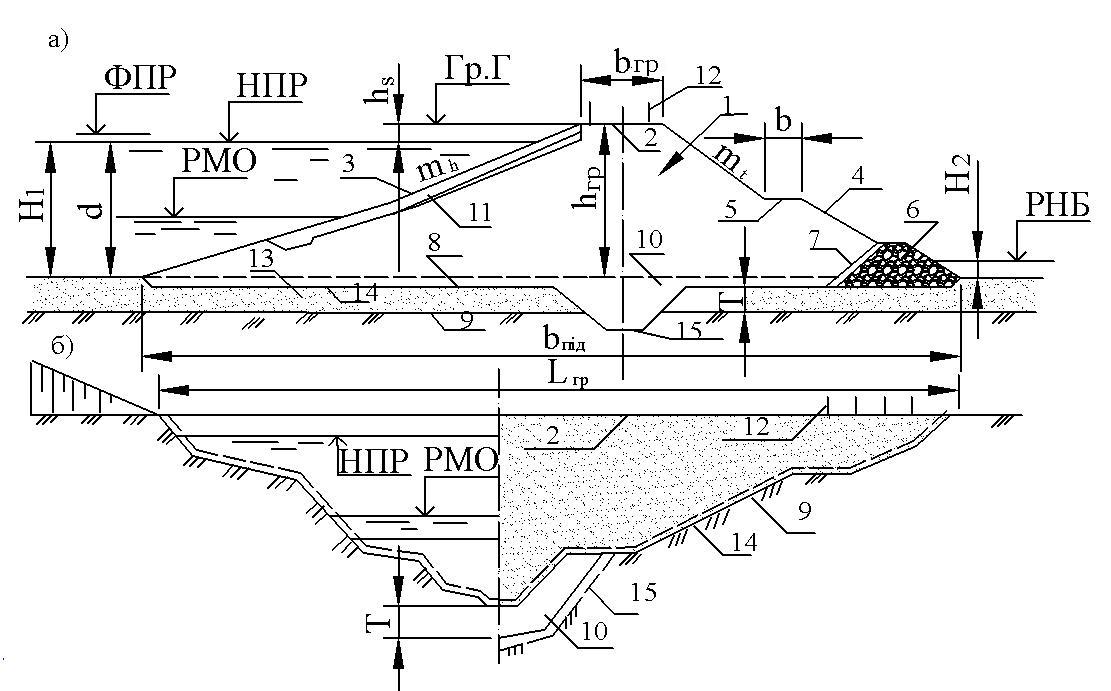

Рис. 4.1. Основні елементи ґрунтової греблі

а) поперечний розріз, б) вид з верхнього б'єфу, поєднаний з

геологічним розрізом.

1 – тіло греблі, 2- гребінь, 3- верховий укіс, 4 – низовий укіс, 5 – берма, 6 – дренажна призма, 7 – зворотний фільтр, 8 – підошва, 9 – поверхня водоупору, 10 – замок, 11 – кріплення верхового укосу, 12 – надовбні, 13 – водопроникний шар основи, 14 – шар ґрунту, що знімається, 15 – межа зрізання замка.

Основні рівні та розміри: НПР – нормальний підпірний рівень, ФПР – форсований підпірний рівень, РМО – рівень мертвого об'єму, РНБ – рівень нижнього б'єфу, в_гр – ширина греблі по гребеню, L_гр – довжина греблі, в_під – ширина греблі по підошві, h_гр – висота греблі, Н₁ – глибина води верхнього б'єфу, Н₂ – глибина води нижнього б'єфу, d – глибина води перед греблею.

При проектуванні земляної греблі необхідно визначити її висоту, закладання укосів і їх тип кріплення, конструкцію гребеня, розміри і конструкцію протифільтраційних пристроїв та дренажних обладнань.
