Порядок определения координат показан на рисунке
Рис.8.43. Определение координат точек с помощью линейки
Координаты определяемой точки: Х = 5935 123; У =11 683 250.
Определение плоских прямоугольных координат точек на карте масштаба 1:100 000 имеет свои особенности. Координатная сетка такой карты оцифрована через 2 км. Определение координат точки по карте 1:100 000 рассмотрим на примере. Требуется определить сокращенные прямоугольные координаты тригопункта 316,4.
После выполнения измерений получаем значения приращений:
ΔХ = 1 980;
ΔУ = 1 410.
Рис.8.44. Определение координат точек по карте 1:100 000
Линии приращений на рисунке проведены для наглядности, дополнительных линий проводить на карте не требуется.
Определяем значения координат:
Х = 16 000 + 1980 = 17 980;
У = 02 000+1410 = 03 410.
Обращаем внимание на то, что цифры, обозначающие значения километров, суммируются.
Определение координат точек в неполном квадрате карты.
Определяемая точка может оказаться в неполном (усеченном) квадрате карты. Неполные квадраты на карте не имеют подписей значения километров. Часто допускают ошибки, достигающие значительных величин, измеряя приращения от внутренней рамки карты. Координаты точки в неполном квадрате можно определить двумя способами.
В первом случае измеряют расстояния до ближайших целых километровых линий, а затем вычитают полученные значения от значений километров, находящихся выше и правее определяемой точки.
Пример. Требуется по карте 1:100 000 определить полные прямоугольные координаты тригопункта 242,7, находящегося в неполном квадрате (рис.8.44,а).

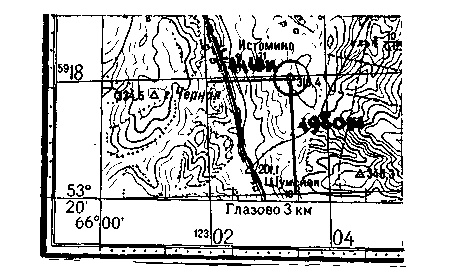

Рис.8.44,а. Определение координат точки в неполном квадрате.
Измеряем расстояния, недостающие до ближайших целых километровых линий:
ΔХ = 400 м;
ΔУ = 840 м.
Ближайшие к определяемой точке значения километровых линий:
X' = 5 916 000 ;
У' = 11 668 000.
Определяем координаты тригопункта:
X = X' - ΔХ = 5 916 000 - 400 = 5 915 600;
У = У' - ΔУ = 11 668 000 - 840 = 11 667 160.
Этот же результат можно получить с помощью линейки.
Так как полный квадрат координатной сетки карт 1:50 000 и 1:100 000 составляет 2 см (4 см для карты 1:25 000), то штрих с цифрой 2 на линейке (с цифрой 4 для карты 1:25 000) располагаем так, чтобы при определении координаты X он совпал с ближайшей верхней километровой линией, а координаты У с ближайшей правой (рис.8.44,б).

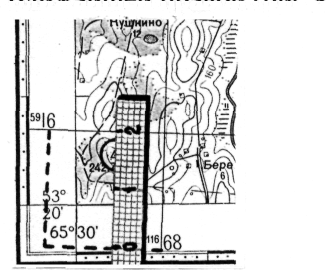

Рис.8.44,б. Определение координат точки в неполном квадрате с помощью линейки
Размеры действительного квадрата показаны на рисунке пунктирной линией, нулевой штрих совпадает с ней. Координаты определяем, считывая удаление точки от нулевого штриха.
Для удобства определения координат местных предметов (целей) или нанесения их на карту по известным координатам пользуются координатомерами. Координатомер представляет собой квадратную палетку с двумя взаимно перпендикулярными шкалами. Подписи на шкалах показывают число сотен метров в масштабе карты. На офицерской линейке имеется координатомер для карты масштаба 1:25 000 с ценой деления 25 м и для карты 1:50 000 с ценой деления 50 м.
Допустим, нужно определить координаты точки М, расположенной в квадрате 8902 (рис. 8.44.в).

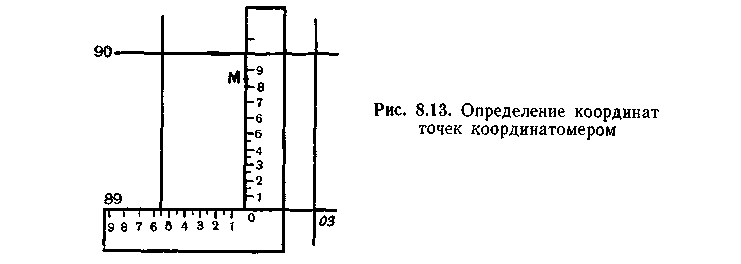

Рис. 8.44 в. Определение координат точек координанометром
Для этого горизонтальную шкалу (У) координатомера совместим с нижней стороной квадрата, в котором находится точка М, так, чтобы вертикальная шкала (X) своим краем прошла через точку М. Затем, не меняя положения координатомера, снимем отсчеты сначала по шкале X, ведя счет от нижней стороны квадрата, а потом по шкале У. Как видно из рисунка, первый отсчет равен 850 м, а второй 550 м. Прибавив эти цифры к значениям километров, получим:
х=89850; у=02550.
Порядок работы при нанесении на карту целей с помощью координатомера: вначале определяют квадрат, в котором находится объект, а затем накладывают координатомер на карту так, чтобы горизонтальная шкала совпала с нижней стороной этого квадрата, а нулевой отсчет был справа. Затем координатомер двигают вдоль нижней стороны квадрата вправо до тех пор, пока нужный отсчет на горизонтальной шкале координатомера не окажется на левой вертикальной линии квадрата. После этого по вертикальной шкале координатомера отсчитывают величину, равную числу метров по оси X, против деления отмечают точку, которая и будет местоположением наносимого предмета на карте.
Целеуказание по карте.
Целеуказание по карте включает определение по карте и передачу данных (в том числе по техническим средствам связи) данных о местоположении объектов (целей) на местности. Оно обычно применяется, когда передающий и принимающий целеуказание находятся на значительном удалении друг от друга. Целеуказание должно быть кратким, понятным и достаточно точным.
В зависимости от обстановки и требуемой точности местоположение целей, нанесенных на карту, указывают различными способами:
по квадратам координатной сетки;
по прямоугольным координатам;
географическими координатами;
от ориентира;
от условной линии.
В парашютно-десантных подразделениях наиболее распространены целеуказания по прямоугольным координатам и по квадратам координатной сетки.
Прямоугольными координатами целеуказание выполняется наиболее точно.
При целеуказании по квадратам координатной сетки достаточно указать квадрат, в котором расположена цель. Квадрат указывается цифровыми обозначениями километровых линий, пересечением которых образован его юго-западный (нижний левый) угол. При указании квадрата карты нужно придерживаться обязательного правила: сначала называть две цифры, подписанные у горизонтальной линии, т. е. координату х, а затем две цифры, подписанные у вертикальной линии, т. е. координату у. При этом цифры пишутся и произносятся слитно, без разделения их на х и у, например, (рис.8.41): танк (6508). При устном докладе вначале указывают квадрат, а затем наименование объекта: «Квадрат шестьдесят пять ноль восемь, танк».
Если требуется уточнить положение цели в квадрате, то он делится мысленно на 4 или 9 частей, из которых каждая обозначается в первом случае буквами, а во втором — цифрами, при этом называют квадрат, в котором находится цель, и добавляют букву или цифру, уточняющую положение цели внутри квадрата. Например, цель: БМ РА (66 06Б), орудие (66 076) (рис.8.42).
Такое целеуказание называется целеуказанием «по улитке». Его точность для карты масштаба 1:50 000 составляет около 300 м, а для карты 1:100 000 - около 500 м.
На карте, охватывающей район протяженностью с юга на север или с востока на запад более 100 км, оцифровка километровых линий может повториться. Для исключения неопределенности в положении объекта квадрат обозначают не четырьмя, а шестью цифрами, например: «Населенный пункт Луга (066 506) (рис. 8.42).
Целеуказание на местности. Измерение углов и расстояний.
Умение быстро и правильно указывать цели, ориентиры и другие объекты на местности имеет большое значение для управления подразделением и огнем в бою. Целеуказание может производиться как непосредственно на местности, так и по карте или аэрофотоснимку.
Положение целей на местности указывают в строго установленном порядке, кратко, ясно и точно. Передающий и принимающий целеуказание должны иметь общие ориентиры и твердо знать их расположение, иметь единое кодирование объектов местности.
Целеуказание на местности чаще всего осуществляется от ориентира или по азимуту и дальности до цели.
Целеуказание от ориентира - наиболее распространенный способ. Вначале называют ближний к цели ориентир, затем угол между направлением на ориентир и направлением на цель в тысячных и удаление цели от ориентира в метрах. Например: «Ориентир второй, вправо сорок пять, дальше сто, у отдельного дерева - наблюдатель».
Если передающий и принимающий цель имеют приборы наблюдения, то вместо удаления цели от ориентира указывается вертикальный угол между ориентиром и целью в тысячных. Например: «Ориентир третий, влево один тридцать четыре, ниже ноль пятьдесят два - боевая машина в окопе».
В некоторых случаях, особенно при целеуказании по малозаметным целям, используют местные предметы, находящиеся рядом с целью. Например: «Ориентир четвертый, вправо три двадцать пять - отдельное дерево, дальше двести - развалины, влево ноль двадцать, под кустом - пулемет».
Целеуказание по азимуту и дальности до цели.
Способ применяется на местности с малым числом ориентиров. Азимут направления на появившуюся цель определяют с помощью компаса в градусах, а дальность до нее - прибором наблюдения или глазомерно в метрах. Получив эти данные, передают их, например: «Тридцать два, семьсот - танк».
Целеуказание в боевой обстановке часто выполняются трассирующими пулями и сигнальными ракетами. Для указаний целей этим способом устанавливают порядок и длину очередей (цвет ракет), а для выявления целей назначают наблюдателей, которые наблюдают за указанным районом и докладывают о появлении сигналов.
Измерение углов.
При ориентировании и целеуказании на местности горизонтальные (вертикальные) углы между направлениями на местные предметы (цели) измеряют с помощью угломерных приборов, приборов наблюдения или на глаз. Многие приборы, применяемые в войсках, имеют шкалы, оцифрованные в делениях угломера. Кратко рассмотрим сущность и единицы измерения в делениях угломера.
При наблюдениях местных предметов (целей) на местности мы находимся как бы в центре концентрических окружностей, радиусы которых равны расстояниям до этих предметов (целей). Если окружность разделить на 6 000 делений, то длина одного деления будет округленно равна одной тысячной части радиуса окружности. За единицу угловых мер в такой системе принят угол круга, стягиваемый дугой, равной 1/6 000 длины окружности:
2πR 6,28R 1
ΔL = = = R 0, 001R, где R - радиус окружности.
6000 6000 955
При расчетах, требующих повышенной точности, измеренное в тысячных значение угла необходимо увеличивать на 5%, т.к. 1/955 на 4,7% больше, чем 1/1000.
Такая единица угловых мер называется делением угломера или тысячной.
Таким образом, единицей измерений углов в данном случае может служить линейный отрезок, равный тысячной доле расстояния до местного предмета (цели). Это позволяет быстро посредством простейших арифметических действий переходить от угловых величин к линейным и обратно.
При измерении углов в тысячных принято называть и записывать вначале число сотен, а затем десятков и единиц тысячных. Если при этом сотен или десятков не окажется, вместо них называют и записывают нули (таблица 8.8).
Таблица 8.8
Угол в тысячных |
Записывается |
Читается |
1250 |
12-50 |
Двенадцать пятьдесят |
156
|
1-56 |
Один пятьдесят шесть |
35
|
0-35 |
Ноль тридцать пять |
1 |
0-01 |
Ноль ноль один |
При переходе от делений угломера к градусной мере пользуются соотношениями:
360° 21600'
0-01= = = 3,6'
6000 6000
1 - 00 = 3,6' • 100 = 360' = 6°; 1° ≈ 0 -17.
Измерение углов с помощью башенного угломера.
На боевых машинах и танках для измерения угла поворота башенки имеется угломерное устройство (рис.8.45).
Рис.8.45. Угломерное устройство башенки:
а –- общий вид; б –- шкала; 1 –- основная шкала; 2 – отсчетная шкала; 3 –- оптический визир
Основная шкала 1 устройства разделена на 600 делений, цена деления равна 0-10. Устройство позволяет снимать отсчеты угла поворота башенки с точностью до 0 - 01. Оптический визир 3 установлен таким образом, что при отсчете 00 - 00 или 30 - 00 его оптическая ось параллельна продольной оси машины. На рис.8.45,б отсчет по угломерному устройству равен 8-33. Это значит, что оптическая ось визира отклонена от продольной оси машины на угол, равный данному отсчету.
При измерении горизонтального угла между направлениями на два местных предмета последовательно наводят имеющийся в поле зрения визира угольник или перекрестие прямых на каждый из этих предметов и снимают отсчеты; значение угла между направлениями на предметы равно разности двух отсчетов.
Измерение углов с помощью приборов наблюдения и прицеливания.
В зрительной трубе бинокля имеются две взаимно перпендикулярные шкалы (сетки) для измерения горизонтальных и вертикальных углов с ценой большого деления 0-10, а малого 0-05. Чтобы измерить угол между двумя предметами, надо совместить какой-либо штрих шкалы с одним из них и подсчитать число делений до второго. Умножив число делений на цену одного деления, получим значение измеряемого угла в тысячных.

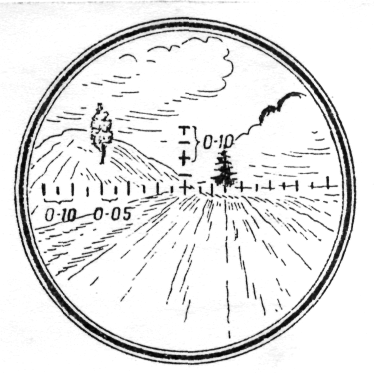

Рис.8.46. Измерение углов биноклем
На рис.8.46 горизонтальный угол между двумя отдельными деревьями равен 0-45, а вертикальный угол между основанием и вершиной дерева 0-15.Приборы наблюдения, прицеливания имеют шкалы, подобные шкалам бинокля, поэтому углы с помощью этих приборов измеряют так же, как и с помощью бинокля.
Измерение углов с помощью компаса.
Вначале мушку визирного устройства компаса устанавливают на нулевой отсчет шкалы. Затем поворотом в горизонтальной плоскости совмещают через целик и мушку линию визирования с направлением на левый местный предмет (цель). После этого, не меняя положения компаса, визирное устройство переводят в направление на правый местный предмет (цель) и снимают по шкале отсчет, который будет соответствовать значению измеренного угла в градусах.
При измерении угла в тысячных линию визирования совмещают вначале с направлением на правый предмет (цель), так как счет тысячных возрастает против хода часовой стрелки.
Измерение углов с помощью линейки.
С помощью линейки с миллиметровыми делениями можно измерить угол в делениях угломера и в градусах. Если линейку держать перед собой на расстоянии 50 см от глаза (рис.8.47), то 1 мм на линейке будет соответствовать двум тысячным (0 - 02). При измерении угла необходимо подсчитать на линейке число миллиметров между местными предметами (целями) и умножить на 0-02. Полученный результат будет соответствовать значению измеряемого угла в тысячных. На рис.8.47 угол между столбами равен 0-32 (16 мм • 0 - 02), а высота дерева - 0 - 21 (10,5 мм – 0 - 02).

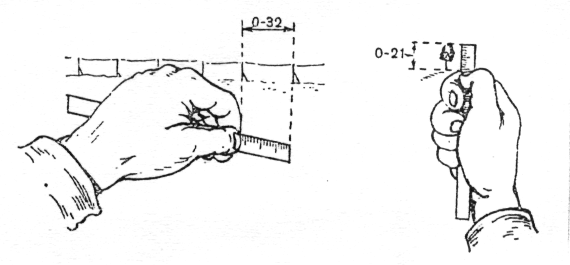

Рис.8.47. Измерение углов с помощью линейки
При измерении угла в градусах линейка выносится перед собой на расстояние 60 см. В этом случае 1 см на линейке будет соответствовать 1°.
Точность измерения углов с помощью линейки зависит от точности ее выноса на расстояние 50 (60) см перед собой.
