Результати вимірювань паливного насосу дизелю 10д100

Тип та серія паливного насосу	Значення розміру «А»	Значення розміру «Х»	Значення розміру «В»	Значення розміру вибиті на паливному насосі «В»	Різниця між значеннями розмірів «В»
10Д100

5. Порівняти значення розміру з розміром вибитим на паливному насосі та зробити висновок про можливість використання паливного насосу в експлуатації та відповідність вимогам ПДР.

Ескізи до лабораторної роботи №6

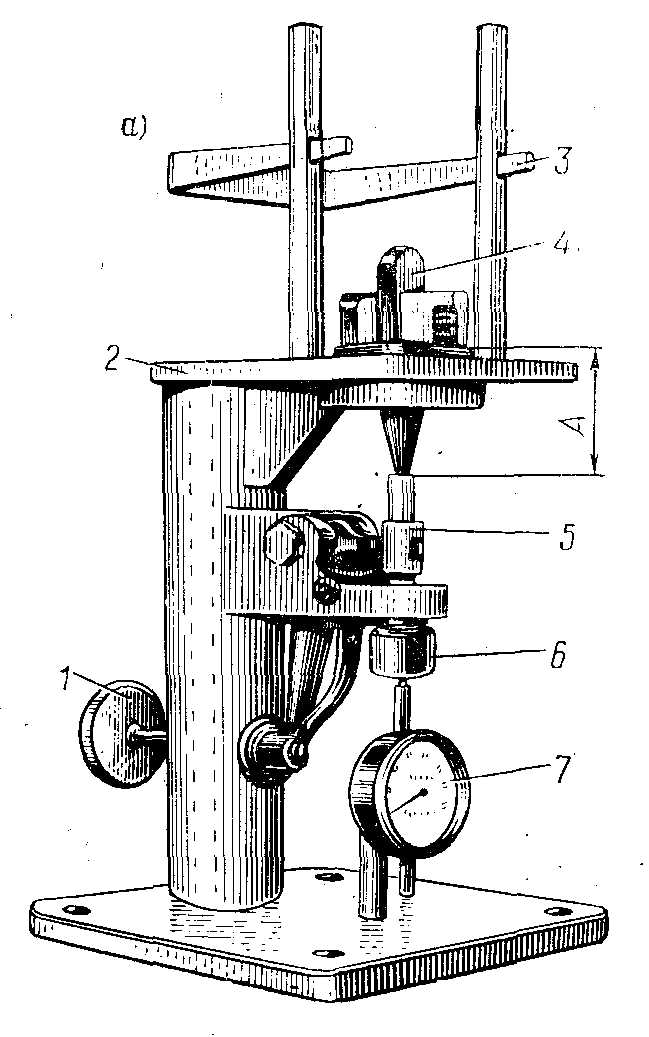

Мал.1 шаблон для виміру розміру «в» Мал. 2 Пристрій для виміру розміру «в»

Мал.3 Паливний насос високого тиску

ЛАБОРАТОРНО-ПРАКТИНА РОБОТА № 7

"Складання маршрутної карти".

Ціль роботи.

Придбання практичних навиків складання маршрутної карти.

Література:

16. “Технологія ремонту тепловозів” Рахматулін М.Д. – М.:Транспорт.1983.

17. “Ремонт тепловозів” Норкін Я.А. – М.:Транспорт.1974.

18. “Технологія ремонту тепловозів ” Іванов В.П– М.:Транспорт.1987.

19. Інструкції по ремонту вузлів та деталей ТРС.

20. Правила деповського ремонту тепловозів ТЕ10.

21. Правила деповського ремонту електровозів ВЛ-80.

19. Завдання на роботу

11. Згідно завдання, використовуючи інструкцію по ремонту вузла або деталі, необхідно скласти маршрутну карту ремонту вузла або деталі локомотиву.

12. Зробити висновок по роботі.

20. Теоретична частина та пояснення до виконання роботи.

• Маршрутна карта ремонту входить до комплекса технічних документів, що розробляються на технологічні процеси ремонту вузлів та деталей.

• Форма складання маршрутної карти являється універсальною для всіх ремонтних процесів і встановлюється ДОСТ 3.1118-82.

• Інформацію в маршрутну карту вносять по рядкам.

• Кожному типу рядка відповідає свій службовий символ.

• Вказувати службові символи перед записом обов’язково.

• Службові символи виражають склад інформації що розміщується в графах рядка карти. Вказання службових символів представлено в таблиці №1.

• Запис треба виконувати по всій довжині рядка з можливістю переносу на другий рядок. Розділ інформації по кожному засобу технологічної оснастки виконується через знак “;”.

• Послідовність заповнення інформації по типам рядків повинна бути такою – А, Б, К, М,О, Т, Р.

• Графи форм заповнюють згідно таблиці №2

• Інформацію по технологічній оснастці що використовується при операції ремонту записують в такій послідовності:

• Пристрій;

• Допоміжний інструмент;

• Ріжучій інструмент;

• Слюсарно-монтажний інструмент;

• Спеціальний інструмент;

• Засоби вимірювання.

• Розміри граф вибираються згідно Додатка 1.

• Службові символи та позначення вписувати в карту згідно Додатку 1 Продовження 1.

• Приклад заповнння маршрутної карти представлено в Додатку 2.

Службові символи

Таблиця №1

Призначення службового символу	Зміст інформації занесеної в графи розміщені в стрічці.
А	Номер цеха , дільниці, робочого місця, номер операції, найменування операції
Б	Обладнання що застосовується при операції
К	Інформація по комплектації виробу (збірної одиниці) складовими частинами з вказуванням найменування деталей, збірних одиниць їх позначень та позначень підрозділів, звідки поступають складові частини, коду одиниці величини, одиниці нормування.
М	Інформація про основну і початкову заготовку інформація про застосовуючі основні і допоміжні матеріали з вказанням найменування і коду матеріалу, позначення підрозділів звідки поступають матеріали, коди одиниці величини, одиниці нормування, кількість на виріб і норми витрат.
О	Зміст операції (переходу)
Т	Технологічна оснастка.
Р	Інформація по технологічним режимам.

Таблиця №2

Склад граф маршрутної карти процесу ремонту

Цех	№ цеха де проводиться ремонт.
Діл	№ ділянки проведення ремонту
РМ	№ робочого місця проведення ремонтної операції
Опер	№ ремонтної операції
СМ	Ступінь механізації (1,2,3)
Проф	Професія робітника (слюсар, токар, фрезерувальник, тощо)
Р	Розряд роботи.
УП	Умови праці (нормальні, важкі інші)
КР	Кількість робітників для виконання операції
Он	Одиниця нормування часу операції (хвилини, секунди тощо)
ОВ	Код одиниці маси або довжини по класифікатору.
Тпз	Норма підготовче-заключного часу на операцію
КВ	Кількість деталей що застосовувались при збірці чи розбиранні виробу.
Тшт	Норма часу на проведення ремонтної операції.
Нвитр	Норма витрати матеріалу.
