Статичні характеристики струмоприймача тл-13у.

Висота піднімання полозу, м.	Сила натиску полозу , kН	Сила натиску опускаючих пружин , kН

Ескізи до лабораторної роботи №16

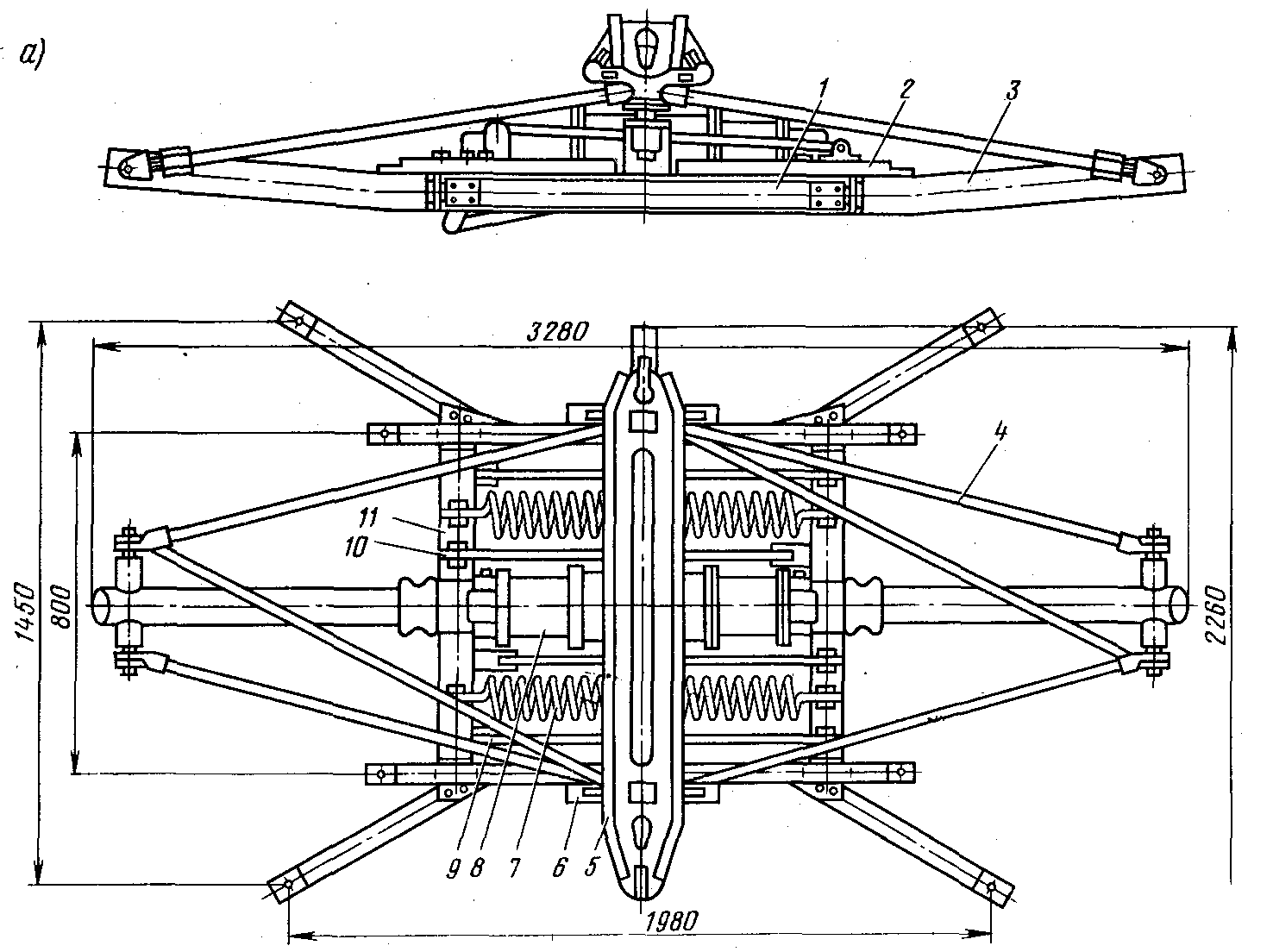

Мал. 1 Струмоприймач тл-13у.

Динамометр

Мал 2. Знімання статичних характеристик струмоприймача.

ЛАБОРАТОРНА РОБОТА № 17

"Перевірка електропневматичного контактору після ремонту".

Ціль роботи.

Придбання практичних навиків регулювання електропневматичного контактору після ремонту

Література:

62. “Ремонт електрорухомого складу”. В.М.Находкін, Д.В.Яковлев, Р.Г.Черепашинець – М.:”Транспорт”.1989

63. “Технологія ремонту тепловозів” Рахматулін М.Д. – М.:Транспорт.1983.

64. “Ремонт тепловозів” Норкін Я.А. – М.:Транспорт.1974.

65. “Технологія ремонту тепловозів ” Іванов В.П– М.:Транспорт.1987.

Обладнання та інструмент:Стенд для перевірки електроапаратів локомотивів. Динамометр на 100Кгс.Динамометр на 10Кгс.

Штангенциркуль. Калька. Мірна лінійка .Транспортир.

39. Завдання на роботу

58. Візуально оглянути стан контактору.

59. Провести вимірювання розчину контактів.

60. Провести вимірювання початкового натиску.

61. Провести вимірювання кінцевого натиску.

62. Провести вимірювання та розрахунок провалу.

63. Результати вимірювань занести в таблицю.

64. Зробити висновок про відповідність контактору вимогам ПДР.

40. Теоретична частина та пояснення до виконання роботи.

Регулювання контактору.

Регулювання апарата проводять на стенді.

• Контролюють кутовим шаблоном розчин силових контактів. При необхідності регулюють його переміщенням кронштейнів на ізоляційному стрижні.

• контролюють взаємний бічний зсув контактів (повинне бути не більш 2 мм) довжина лінії торкання (не менш 80% їхньої ширини).

• Початкове натискання регулюють заміною притираючої пружини з відповідною характеристикою,

• Кінцеве — регулюванням натягу пружини, що відключає, при тиску стиснутого повітря 500 кпа (5 кгс/^див2).

• Провал контактів контактора контролюють кутовим шаблоном по куті між упором і хвостовиком тримача і рухомого контакту. Кут 6—7° відповідає провалу 5— 6 мм.

• Перевіряють роботу контактора при знижених значеннях напруги (30 чи 50 В) і тиску повітря (350 кПа чи 3,5 кгс/див²).

• Зазор між рухомим контактом і стінками камери був не менш 1 мм,

• Зазор між витками котушки і тримачем — не менш 2 мм.

Вимірювання розчину контактів.

При вимкненому контакторові за допомогою штангенциркуля провести замір відстані між рухомим та нерухомим контактами.

Результати вимірювань занести в таблицю.

Вимірювання кінцевого натиску.

• Встановити контактор на стенд і закріпити його.

• Між рухомим контактом та відтягуючим пристроєм встановити динамометр на 100Кгс.

• Між контактами помістити кальку.

• Подати повітря до пневмоприводу контактору.

• Обертаючи за ручку відтягуючий пристрій відтягнути рухомий контакт до звільнення кальки між контактами.

• Зняти показання на динамометрі.

Результати вимірювань занести в таблицю.

Вимірювання початкового натиску.

• Встановити контактор на стенд.

• Зачіпити динамометром на 10Кгс за губку рухомого контакту і відтягнути до повного припинення ходу контакту.

• Зняти показання на динамометрі.

Результати вимірювань занести в таблицю.

Вимірювання провалу рухомого контакту.

• Встановити контактор на стенд.

• Мірною лінійкою заміряти довжину плеча Lp рухомого контакту від точки обертання до точки торкання рухомого і нерухомого контактів.

• Подати повітря до пневмоприводу.

• Заміряти величину кута  на який повернулось плече рухомого контакту від моменту торкання контактів до повної зупинки контакту.

• Розрахувати величину провалу рухомого контакту. (P = Lp * tg)

Таблиця 1
