ЛАБОРАТОРНА
РОБОТА №1
"Обмір деталей трс універсальним і спеціальним вимірювальним інструментом".
Ціль роботи. Придбання практичних навиків виміру деталей ТРС різними видами вимірювального інструмента.
Обладнання та інструмент:
Мікрометрична скоба розміром більше 200 мм.
Еталон до мікрометричної скоби.
Індикаторний нутромір розміром більше 200 мм.
Мікрометр.
Поршень дизеля Д100
Вкладиш корінного підшипника дизеля Д100
Втулка циліндру дизеля 10Д100.
Завдання на роботу
Ознайомитися з правилами техніки безпеки при виконанні роботи.
Провести вимірювання поршня і записати, результати вимірювань занести в таблицю.
Провести вимірювання корінного вкладиша дизелю, результати вимірювань занести в таблицю.
Провести вимірювання циліндрової втулки дизелю, результати вимірювань занести в таблицю.
Зробити висновок про придатність деталей що вимірювались до експлуатації.
Теоретична частина та пояснення до виконання роботи.
Обмір поршня.
Обмір укладача.
Обмір втулки циліндру.
Порядок виконання роботи.
Визначити овальність та конусність поршню дизеля 10Д100.
Виміряти діаметр головки поршню в 2 площинах.
Виміряти діаметр юбки поршню в 2 площинах
Визначити овальність поршню.
Визначити конусність поршню.
Результати вимірювань занести в таблицю1.
Зробити висновок про придатність поршню до експлуатації. Та відповідність вимогам ПДР.
Таблиця 1.
№ поясу |
Діаметр поршню в 1 площині |
Діаметр поршню в 2 площині |
Овальність |
1 |
|
|
|
2 |
|
|
|
Визначити придатність вкладишів до експлуатації.
Виміряти товщину вкладишів корінних в 4 точках на відстані 20мм від краю.
Таблиця 2
Результати виміру вкладишу дизелю 10д100
Тип вкладишу |
Сторона 1 |
Сторона 2 |
Сторона 3 |
Сторона 4 |
|
|
|
|
|
Визначити
овальність втулки циліндру дизеля
10Д100.
Таблиця 3.
-
№ поясу
Діаметр втулки в 1 площині
Діаметр втулки в 2 площині
Овальність
1
2
3
4
Зробити висновок про придатність втулки до експлуатації та відповідність вимогам ПДР.

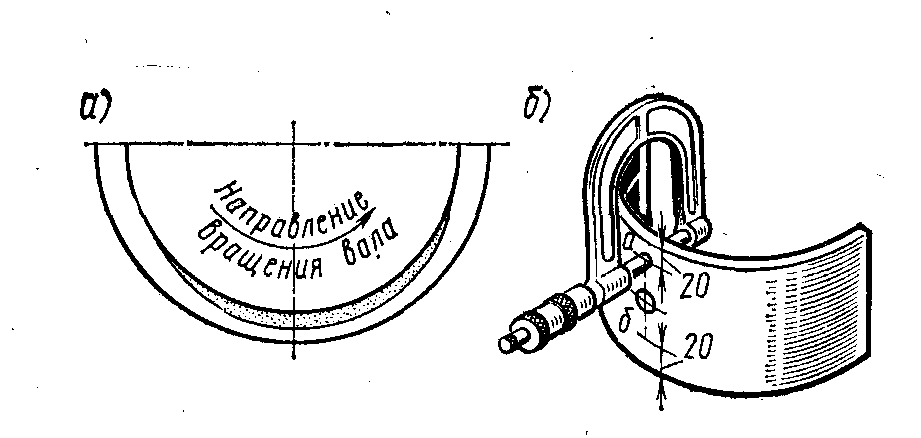

Мал.1 Мікрометр Мал. 3 Вимірювання вкладача

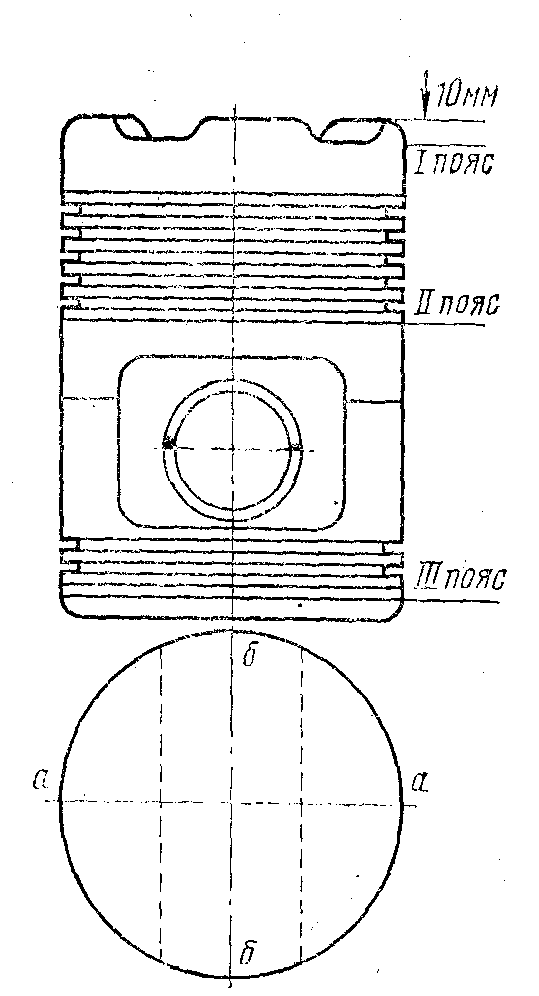

Мал.2 Вимірювання циліндрової втулки Мал. 3 Обмір прошня
ЛАБОРАТОРНА РОБОТА №2
"Проведення магнітної дефектоскопії "
Ціль роботи.
Придбання практичних навиків проведення магнітної дефектоскопії деталей ТРС.
Література:
“Технологія ремонту тепловозів” Рахматулін М.Д. – М.:Транспорт.1983.
“Ремонт тепловозів” Норкін Я.А. – М.:Транспорт.1974.
“Технологія ремонту тепловозів ” Іванов В.П– М.:Транспорт.1987.
Обладнання та інструмент:
Магнітний дефектоскоп.
Палець поршневий дизелю 10Д100.
Магнезит.
