Вибір основних параметрів аерофотознімання
Вибір січення рельєфу створюваного плану
Висота перерізу рельєфу на топографічних планах встановлюється відповідно до табл.1.
Таблиця 1
Характеристика рельєфу та максимально переважні кути нахилу |
Масштаб знімання |
|
1:5000 |
1:2000 |
|
Висота перерізу рельефу, м |
||
1. Рівнинний, з кутами нахилу до 20
|
(0,5) 1,0 |
0,5 (1,0) |
2. Горбистий, з кутами нахилу до 40 |
(1,0) 2,0 |
0,5x 1,0 |
3. Пересічений, з кутами нахилу до 60 |
2,0 (5,0) |
(1,0) 2,0 |
4. Гірський та передгір’я, з кутами нахилу понад 60 |
2,0* 5,0 |
2,0 |
Висоти перерізу рельєфу, значення яких відмічені зірочкою, на топографічних планах населених пунктів не використовуються. На топографічних планах населених пунктів можливе застосування висот перерізу рельєфу, значення яких наведені в дужках, але в обмежених випадках, що передбачено технічним проектом або програмою.
Вибір масштабу аерофотознімання, фокусної відстані афа
Масштаби аерофотознімання для комбінованого і стереотопографічного знімань вибирають у залежності від висоти рельєфу, характеру місцевості і основи створюваного топографічного плану відповідно до таб.13 Інструкції…:
Таблиця 2
Характеристика ділянки знімання |
Переріз рельєфу, м |
Контурна частина плану |
Знімання рельєфу |
Масштаб аерофотознімання |
Фокусна відстань АФА,мм |
Висотна підготовка |
Населені пункти, промислові майданчики, інші забудовані території |
0,5 |
фотоплан |
стереоскопічне |
1:10000-1:12000 1:4500-1:6500 |
200; 350 100,70 |
повна (суцільна) |
1,0 |
фотоплан |
стереоскопічне |
1:10000-1:12000 1:6000-1:10000 |
200; 350 100,70 |
повна (суцільна) |
|
2,0 |
фотоплан |
стереоскопічне |
1:10000-1:12000 1:14000-1:10000 |
200; 350 100,70 |
повна (суцільна) розріджена |
|
Незабудовані території, сільськогоспо-дарські угіддя |
0,5 |
фотоплан, графічний план |
стереоскопічне |
1:45000-1:6500 |
100,70 |
повна (суцільна) |
1,0 |
фотоплан, графічний план |
стереоскопічне |
1:6000-1:10000 |
100,70 |
повна (суцільна) розріджена |
|
2,0 |
фотоплан, графічний план |
стереоскопічне |
1:14000-1:10000 |
100,70 |
повна(суцільна) розріджена |

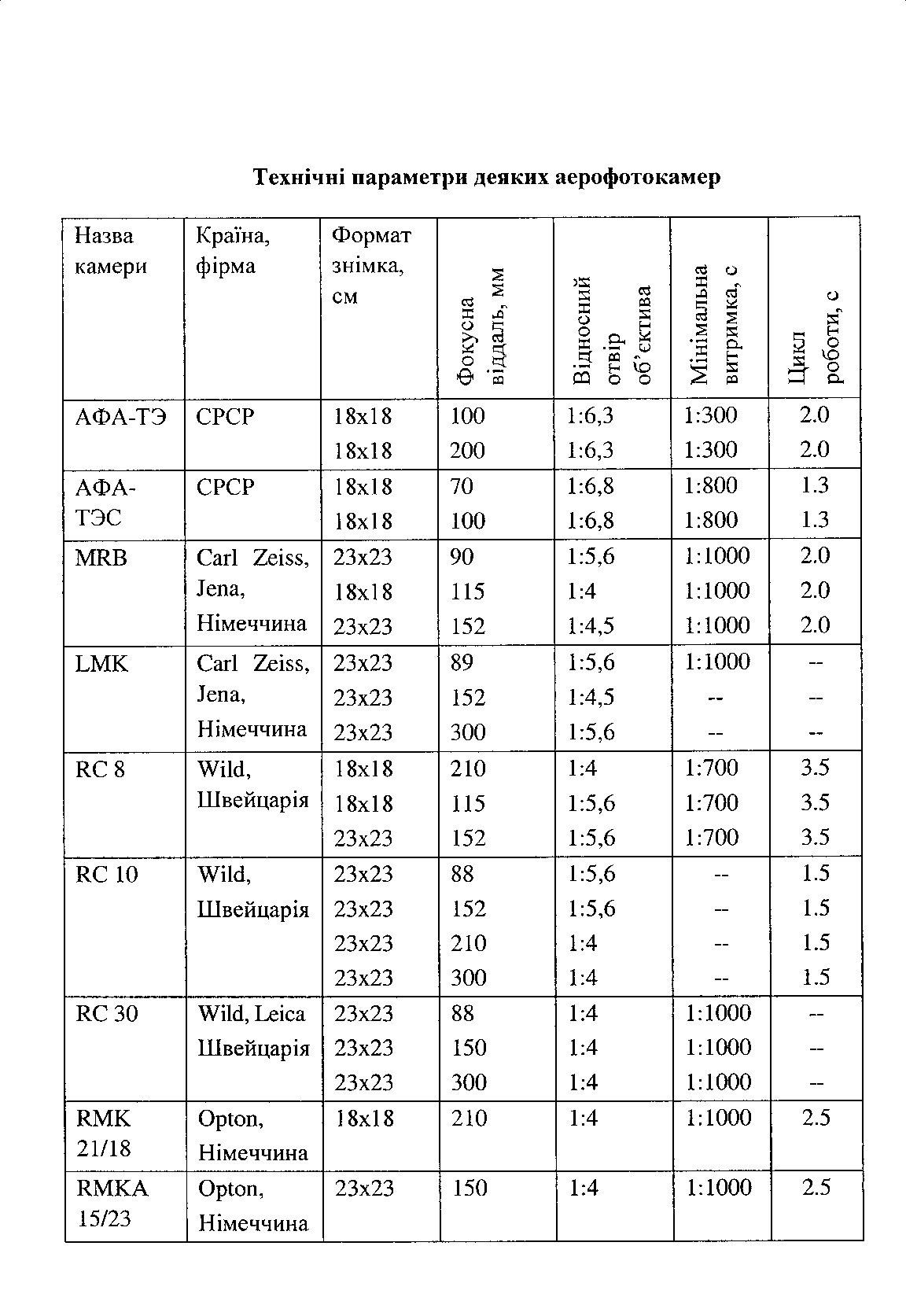

Основні технічні характеристики топографічних аерофотоапаратів:
Вибір висоти фотографування
Висоту
фотографування Н
підбирають за формулою
з
таким розрахунком, щоб величина
мала
стандартне значення, а абсолютна висота
фотографування не перевищувала певної
межі згідно основних аерофотоносіїв:
Таблиця 3
Основні льотно-технічні характеристики |
Типи носіїв |
|||
Ан-2 |
Ка-26* |
Ми-8 |
ан-30 |
|
Максимальна вантажопідйомність, кг |
1500 |
510 |
4000 |
5000 |
Маса пустого носія, кг |
3560 |
2020 |
6500 |
15550 |
Вид палива |
Б-91/115 |
СБ-78 |
Т-1, Т-2 |
Т-1, Т-2, Т-С |
Практична межа, м |
4500 |
3100 |
4500 |
8000 |
Шляхова швидкість,км/год |
160 |
140 |
250 |
440 |
Зйомочна швидкість, км/год |
150-170 |
60-160 |
80-220 |
400-500 |
Максимальна тривалість польоту, год |
6 |
3** |
4,5 |
5,5-6 |
Дальність польоту, км |
1000 |
400 |
1000 |
2300 |
