Методические указания по выполнению 3 вопроса домашней контрольной работы № 2.

Последовательность выполнения поперечного разреза цеха.

Масштаб 1:100; 1:200

1. Нанести линии чистого пола (отм 0.00)

2. Нанести продольные координатные (разбивочные) оси пролетов.

3. Вычертить колонны крайних и средних рядов (все необходимые размеры колонн взять из эскизов ранее подобранных по каталогам изделий)

Привязки колонн крайних – «нулевая», т.е. грань колонны совпадает с координационной осью (или 250мм, т.е. расстояние от наружной грани колонны до оси 250)

Привязка колонн средних – «осевая», т.е. симметричная

4. На оголовке (верхнем конце колонны) вычертить стропильную конструкцию (ферму или балку), подобранную по каталогам.

Недостающие размеры стропильной конструкции см. учебник «Альбом чертежей конструкций и деталей промышленных зданий» под редакцией Р.И. Трепененкова. стр.118,119,120.

Если шаг колонн крайних и средних рядов разный (6 м – крайних, 12 м – средних), то прежде чем вычертить стропильную конструкцию, необходимо на оголовке средней колонны вычертить подстропильную конструкцию, которая была ранее подобрана по каталогу.

А затем вычертить стропильную конструкцию, установив ее одним опорным концом на крайнюю колонну, а другим – на опорный нижний узел подстропильной конструкции.

5. По верхнему поясу стропильной конструкции вычертить плиты покрытия (h=300мм) или стальной профилированный настил.

Опирание сборных железобетонных плит производить в узел (место пересечения стойки и верхнего пояса стропильной фермы)

6. По верху плит покрытия сплошной тонкой линией показать кровлю, а на флажке вынести составляющие элементы покрытия с указанием толщины слоев.

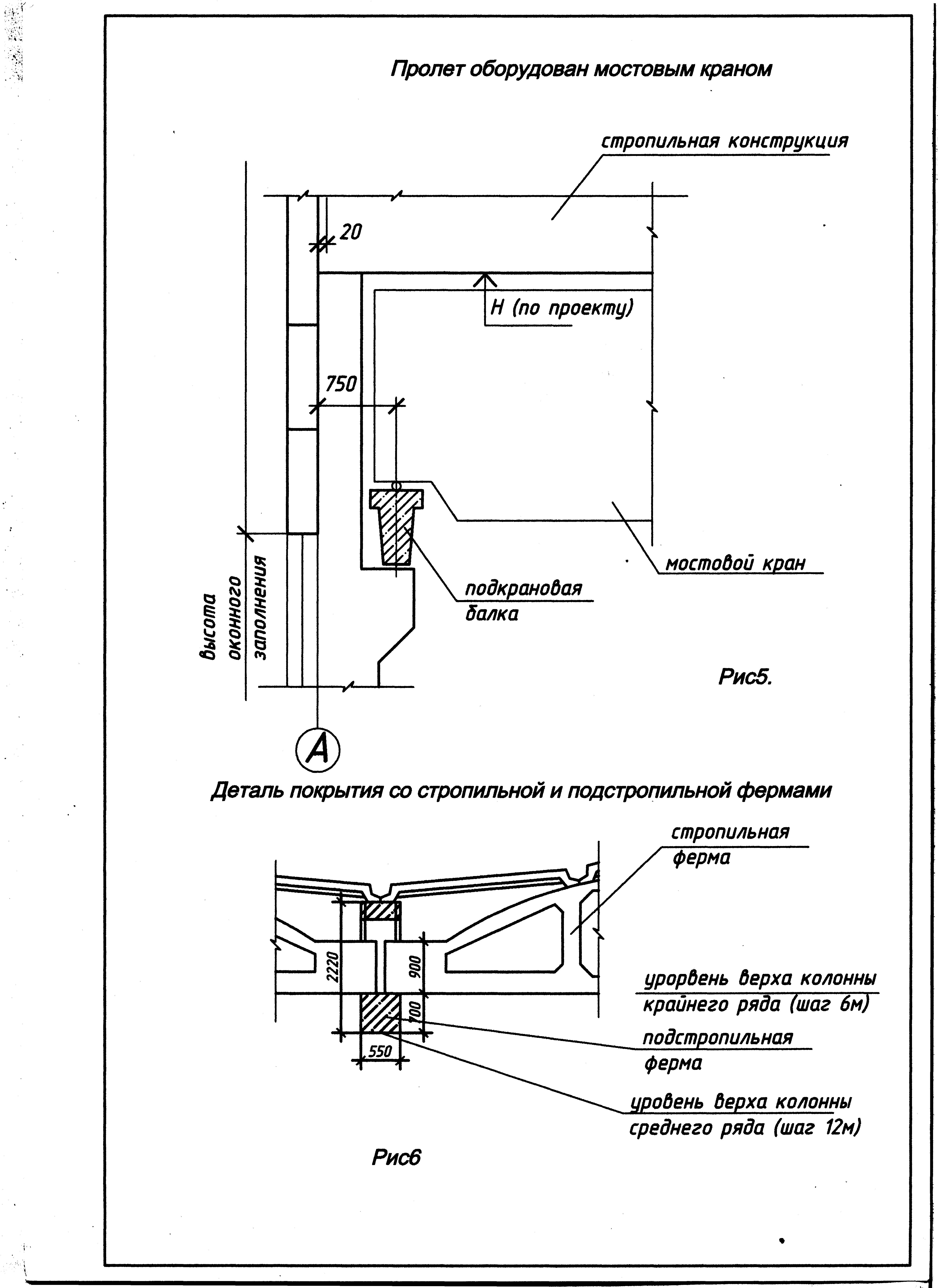

7. Если пролет оборудован электрическим мостовым краном, то на консолях колонн вычертить подкрановые балки, предварительно выполнив привязку кранового рельса. На него установить мостовой кран.

8. Если пролет оборудован кран-балкой, то к нижнему поясу стропильной конструкции на расстоянии 1,5 м от координационной оси с одной и другой стороны пролета привязать монорельсы (I № 12÷16), а на них подвесить кран-балку, как показано на рисунке.

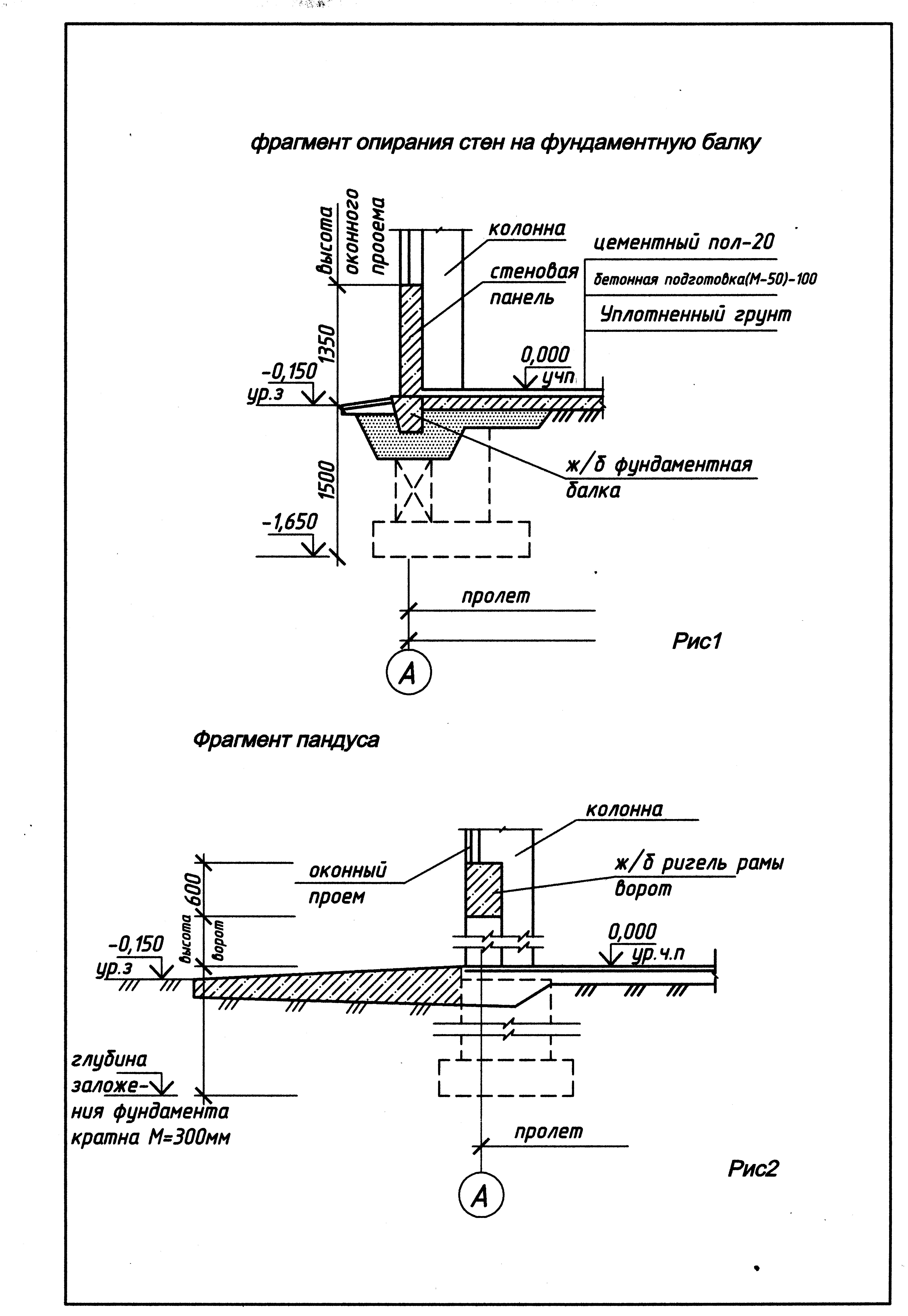

9. Если в разрез попадает воротный проем, то необходимо показать высоту проема, железобетонный ригель рамы ворот и пандус, как показано на рисунке.

10. Вычертить стеновые панели у первой и последней координационных осей.

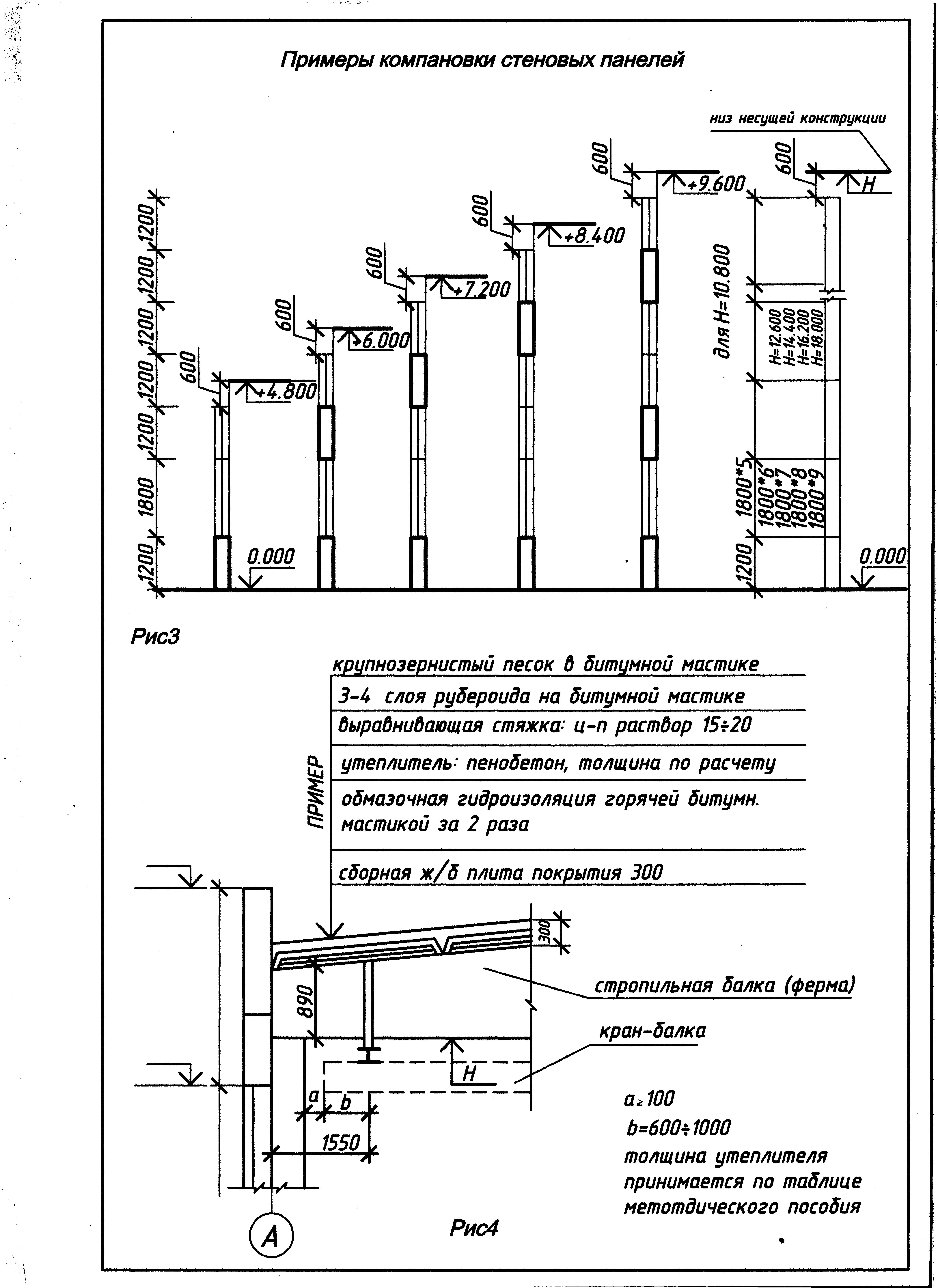

Предварительно выполнить подсчет и раскладку стенового ограждения, руководствуясь рисунком расположения оконного заполнения в здании. См. рисунок.

11. Если в стеновых ограждениях есть окна, двери, ворота, показать их тонкими линиями.

12. Под нижней стеновой панелью показать фундаментную балку.

Фундаменты за сечением показать пунктирной линией.

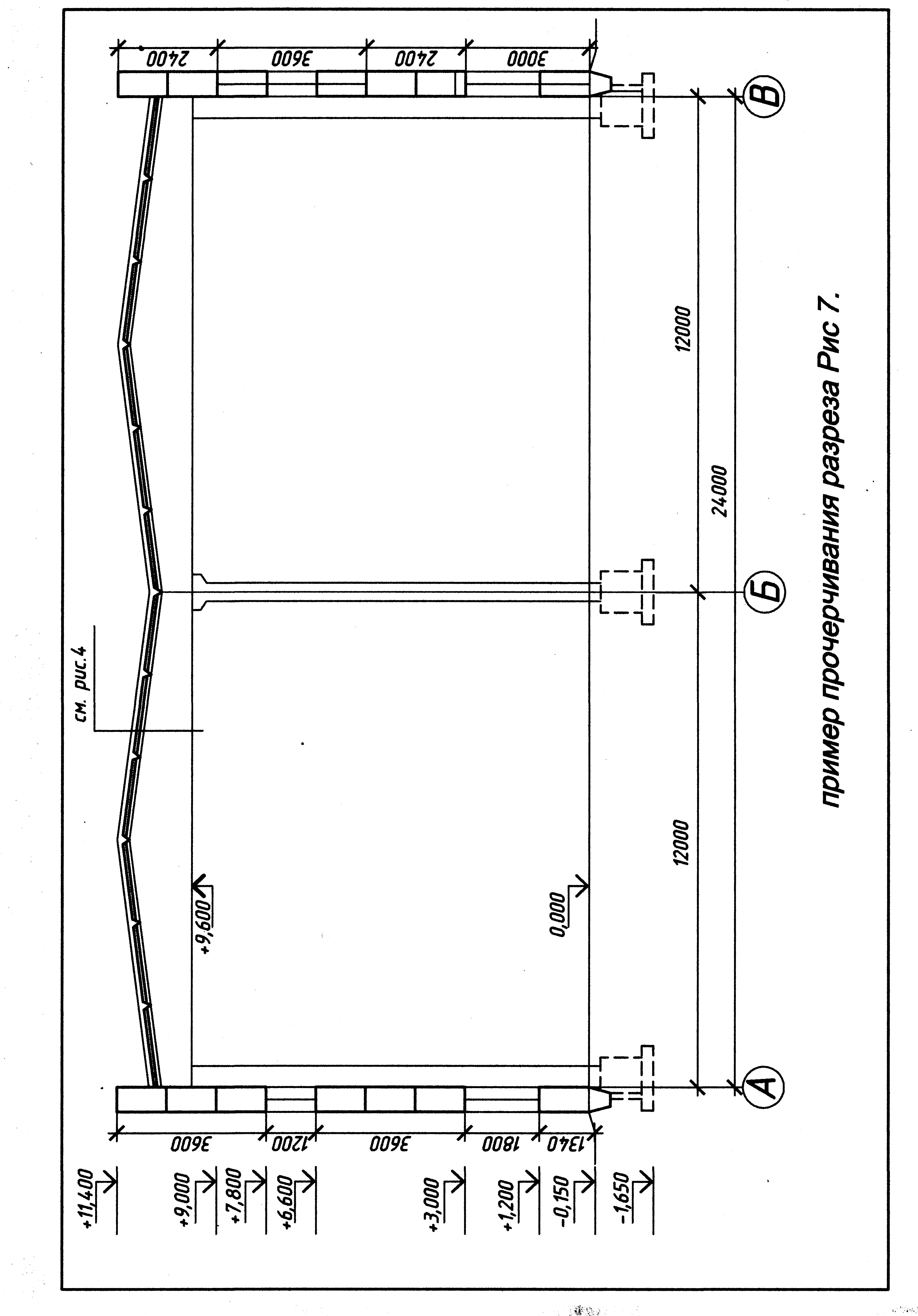

13. Произвести обводку разреза, помня правило: конструктивные элементы, попадающие в секущую плоскость (стеновые панели, фундаментные балки, подстропильные фермы, плиты перекрытия) обводить основной сплошной линией толщиной S=0,6÷1,5мм, все остальные конструктивные элементы обводить сплошной тонкой линией толщиной , подъемно-транспортное оборудование сплошной линией . Уровень земли – сплошной утолщенной линией – 2S.
